معالجة المواد الكيميائية Harrow Paddle Rotary Vacuum Dryer 1800L حجم العمل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | HVRD-3000 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Industrial Processing, Pharmaceutical Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800Liter |
| Cylinder size: | 1200x2600MM | Stirring revolution: | 8-10RPM |
| Power: | 11KW | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam, Thermal Oil, Gas | ||
| إبراز: | 1800L حجم العمل مجفف الفراغ الدوراني,معالجة المواد الكيميائية مجفف الفراغ الدوار |
||
منتوج وصف
1800L حجم العمل المذيب العضوي هارو ريدل مجفف الفراغ الدوار
هيكل المنتج
يمكن أن تصل درجة فراغ المجفف إلى ما يزيد عن -0.092Mpa ، يمكن أن يتبخر المذيب (بما في ذلك الماء) من مجموعة متنوعة من المواد بسرعة في الظروف الفراغية ودرجة الحرارة المنخفضة ،للحصول على الغرض من تسريع التجفيف. هناك محرك مع قذيفة إزالة المواد على السطح الساخن والتحرك في الحاوية لتشكيل تدفق دورة. الرطوبة تبخر سوف يتم ضخها عن طريق مضخة فراغ.
كان جسم المجفف على شكل أسطوانة. يتضمن التكوين مدخل المواد، مدخل الفراغ ومدخل البخار والمخرج (كان الجزء العلوي مدخل البخار ،الجزء السفلي كان منفذ البخار عندما كان مصدر التدفئة البخار)، في الجزء السفلي هناك نفس حجم الفوهة. يتم تقسيم الجسم إلى ثلاث طبقات، يمكن أن تكون وسيلة التدفئة الوسطى سترة البخار، طبقة العزل للصوف الزجاجية فائقة الدقة،عزل جيدالمادة كانت تدور مرة بعد مرة من خلال أسنان القشرة وتسخن من قبل الجدار الداخلي ، والسترة الوسطى نقل الحرارة وزيادة سرعة التجفيف في حالة الفراغ ،تجنب سطح المواد الخام من تغيير الظاهرة الصفراء.، تقليل وقت العمل وتوفير التكلفة. مناسبة بشكل خاص للمواد الحساسة للحرارة.
خصائص هيكل المنتج
الجفاف بسيط في التشغيل ، وسهلة التحكم في المواد ، مما يقلل إلى حد كبير من كثافة عمل العمال ، ويقلل أيضًا من تلوث المواد في عملية التجفيف في نفس الوقت.
1. الجهاز المقلص: الجهاز المقلص المثبت في الجانب الأيمن من الآلة. كان المحرك مدفوعًا بواسطة الدراجة والحزام V إلى وحدة التروس ، وتدوير الغزل إلى أسنان القشرة ،وأخيراً تم تدوير الاسطوانة وحصل على سرعة 6~ 10 دورات / دقيقة.
2جهاز قاعدة المحرك: تم تركيب المحرك على الجانب الأيمن من لوحة النشاط ، ويمكن ضبطه صعودا وهبوطا ، بحيث يتناسب الحزام بـ V بشكل جيد.
3جهاز التحكم الكهربائي (معيار الاتحاد الأوروبي): يتم تثبيت جميع أجهزة التحكم الكهربائية والأزرار والأضواء في صندوق التحكم ، ويمكن التحكم في العملية بناءً على تعليمات النص على اللوحة.يمكن تعديل اتجاه الدوران الإيجابي والعكس من عمود التحريك وفقًا لخصائص المادةعادةً، يمكن التحكم بها في غضون حوالي 5 دقائق (أي بعد التوقف لمدة 5 دقائق، ثم العودة إلى الوراء لمدة 5 دقائق).
4أنبوب الفراغ: يستخدم لاستخراج المذيب (أو الماء) من تبخر الأسطوانة. في جانب المدخل مع مرشح ، يجب تغطيته بقماش مرشح لمنع المواد من الخروج.
5هيكل مغلق: يتم إغلاق المذنب في كلا الطرفين بـ PTFE ، مغلق في فراغ لتحقيق تأثير إغلاق جيد.
6يتم تصنيع عمود الخلط مع أنبوب من الفولاذ المقاوم للصدأ ذو جدران سميكة ، أسنان المزق ذراع المزق مصنوعة من صفيحة الفولاذ المقاوم للصدأ بلا مسام. تم تصفية لوح المزق بـ PTFE ، مما يزيل المواد اللزجة.
تطبيق المنتج
يمكن تجفيف المواد الخام التالية من صناعة الأدوية وصناعة المواد الغذائية والصناعة الكيميائية وهلم جرا.
- القماش، خليط شبيه بالمعجون أو مسحوق المواد الخام.
- المواد الخام الحساسة للحرارة والتي تتطلب جفافها عند درجة حرارة أقل.
- المواد الخام السهلة للاكسدة أو الانفجار والتي لها مادة تهيج قوية أو سامة.
- المواد الخام التي تحتاج لاستعادة المذيب
مبدأ عمل المنتج
الهيكل الرئيسي لجهاز تجفيف شفرة الجذع هو أسطوانة مستديرة وواحد عمود مجوف دوار مجهز في وسط الأسطوانة.يتم نقل الحرارة عن طريق السترة في الأسطوانة و سطح الشفرات المجوفةويتبخر الرطوبة. أثناء التدفئة، سوف تخلط الشفرات المواد، بحيث تحديث منطقة التدفئة. إنه مجفف حراري مستمر.
المعلمات التقنية
| البند | النوع | ||||||||
| الاسم ((وحدة)) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| حجم العمل ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| الحجم في الاسطوانة ((ملم) | Ø600x1500 | Ø800x1500 | Ø800×2000 | Ø1000×2000 | Ø1000×2600 | Ø1200x2600 | Ø1400×3400 | Ø1600x4500 | Ø1800x4500 |
| تحريك الثورة ((rpm)) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| الطاقة ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| الضغط التصميمي للسترة ((Mpa) | <0.3 | ||||||||
| الضغط في الأسطوانة ((Mpa) | -0.09 ~-0.096 | ||||||||
| مساحة نقل الحرارة ((م2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | أربعة عشر زائد ثلاثة5 | 21.6+55 | 24.3+55 |
مخطط تدفق المنتج

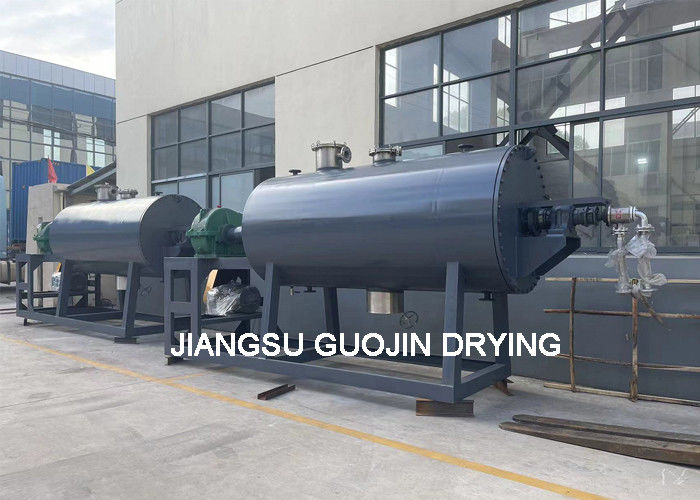

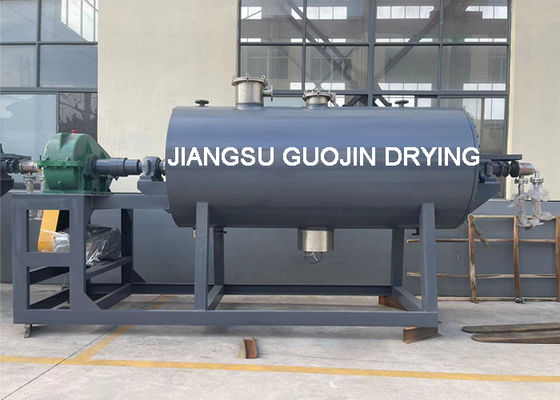

عرض المنتجات
الكهرباء، البخار، الغاز الطبيعي أو غيرها
