الحمأة ذات التحريك المستمر مجفف هارو المجذاف الدوراني بقطر 1200 مم
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | HVRD-3000 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 3000L Sludge Continous Stirring Harrow Paddle Rotary Vacuum Dryer | Application: | Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-3000 | Working volume: | 1800L |
| Cylinder size: | 1200x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 11kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 9+2.5M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| إبراز: | الحمأة ذات التحريك المستمر مجفف الفراغ الدوار,مجفف الفراغ الدوار Dia 1200mm,آلة التجفيف بالفراغ 11kw |
||
منتوج وصف
1200mm قطر الوحل المتواصلة التحريك هارو رذاذ مجفف الفراغ الدوار
مجفف القشرة الفراغ هو نوع جديد من أجهزة التجفيف ، والتي تم تصميمها مع الجمع بين مبدأ جفاف الجفاف الحراري للشفرة ، مع كفاءة جفاف أعلى ، لمجموعة متنوعة من المواد الخام.
يُجعل شفرة القيادة والمسمار المجهزين داخلياً بمزج مستمر للمواد الخام المحورية والشعاعية المواد التي سيتم تجفيفها بشكل أكثر تكافؤاً.عندما تم تحويل المواد الخام بواسطة شفرات الخلط، فإنها تسرع اتصال المواد مع سطح التدفئة في المجفف، وبالتالي يزيد معدل نقل الحرارة،ويساعد على تبخر الرطوبة.
هيكل المنتج
2.1 يجب تزويد أسطوانة تحميل المواد الخام بمستحضر تدفئة، ويتم تزويد طبقة عازلة حرارية خارج المستحضر، مما يمنع نقل الحرارة.وتقلل أيضا من خسارة الحرارةيتم تجهيز فتحة التفريغ مع الجزء السفلي من الأسطوانة، على الجزء العلوي من الأسطوانة مع ثقبين تغذية ومخرج العادم الهواء.يجب أن يتم تغذية المواد الخام بالتساوي من فتحات التغذية، أفضل قدرة تغذية هي حوالي 60٪ - 80٪ من حجم الأسطوانة ، يجب أن لا تتجاوز أقصى قدرة تغذية 80٪ ، وإلا سوف تؤثر على تفريغ التبخر الغاز بسلاسة.عندما تتغذى المادة الخام اللزجةيجب أن تقلل من قدرة التغذية، لمنع محرك القيادة من الإفراط في الحمل، وإلحاق الضرر بالمعدات.
2.2 يتم وضع عمود مجوف داخل وسط الأسطوانة، في وسيلة التسخين سيتم وضعها في العمود ((مثل زيت التوصيل الساخن أو الماء الساخن).
2.3 على العمود المجوف الموزع مع شفرات الجذف بزاوية معينة، تكون شفرات الجذف مجوفة أيضًا داخل التدفئة المنقولة،يتم تجهيز مدخل ومخرج لقيادة الزيت الساخن داخل الشفراتلضمان كفاءة نقل الحرارة أثناء التجفيف
2.4 الأختام: يتم تجهيز أختام التعبئة خلال العمود والأسطوانة.
2.5 ناقل الحركة: باستثناء النماذج الخاصة، نحن عادة ما نطبق نظام نقل السلسلة أو العجلات.مع محامل عجلات معقّدة ومحامل كرات خندق عميق مجتمعةلتلبية متطلبات القوة الشعاعية والمحورية.
خصائص هيكل المنتج
1يتم تثبيت المزج في الآلة، فإنه يجعل المواد الخام تشكل حالة من الدائرة المستمرة داخل الجسم، لذلك يتم رفع تكافؤ تسخين المواد الخام إلى حد كبير.
2.بعد أن تم تثبيت جهاز التحريك في الآلة ، يمكن تجفيف المواد المسمار والمعجون بسهولة.
3تصميم خاص لميناء التفريغ، جعل ختم أفضل وتراكم مواد أقل، والتفريغ سهل.
4هناك نوعان من الختم، الختم الميكانيكي والختم التعبئة.
5تقنيات خاصة من العمود والحفر يدعم قوة عالية ومركزية.
6وسيتم تجهيز الوسيط في العمود وأجهزة إضافة الاهتزاز حسب الحاجة
7استخدم شكل مختلف من المرشحات وفقا للمواد المختلفة.
تطبيق المنتج
يمكن تجفيف المواد الخام التالية من صناعة الأدوية وصناعة المواد الغذائية والصناعة الكيميائية وهلم جرا.
1مناسبة للدسم، خليط شبيه بالعجينة من مواد خام مسحوقية
2المواد الخام الحساسة للحرارة والتي تحتاج إلى تجفيفها عند درجة حرارة أقل
3المواد الخام السهلة للاكسدة أو الانفجار والتي لها تأثير قوي أو سام
4المواد الخام التي تحتاج إلى استرداد المذيب
مبدأ عمل المنتج
الهيكل الرئيسي لجهاز تجفيف شفرة الجذع هو أسطوانة مستديرة وواحد عمود مجوف دوار مجهز في وسط الأسطوانة.يتم نقل الحرارة عن طريق السترة في الأسطوانة و سطح الشفرات المجوفةويتبخر الرطوبة. أثناء التدفئة، سوف تخلط الشفرات المواد، بحيث تحديث منطقة التدفئة. إنه مجفف حراري مستمر.
المعلمات التقنية
| البند | النوع | ||||||||
| الاسم ((وحدة)) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| حجم العمل ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| الحجم في الاسطوانة ((ملم) | Ø600x1500 | Ø800x1500 | Ø800×2000 | Ø1000×2000 | Ø1000×2600 | Ø1200x2600 | Ø1400×3400 | Ø1600x4500 | Ø1800x4500 |
| تحريك الثورة ((rpm)) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| الطاقة ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| الضغط التصميمي للسترة ((Mpa) | <0.3 | ||||||||
| الضغط في الأسطوانة ((Mpa) | -0.09 ~-0.096 | ||||||||
| مساحة نقل الحرارة ((م2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | أربعة عشر زائد ثلاثة5 | 21.6+55 | 24.3+55 |
مخطط تدفق المنتج

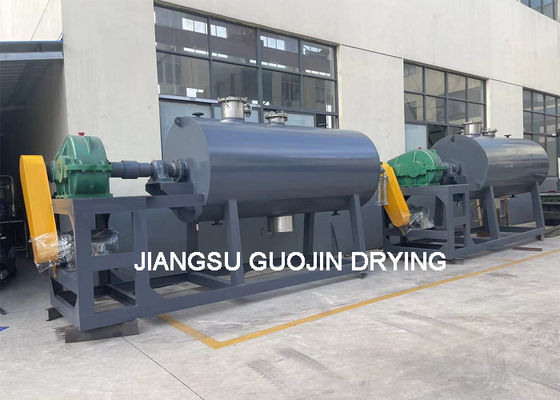

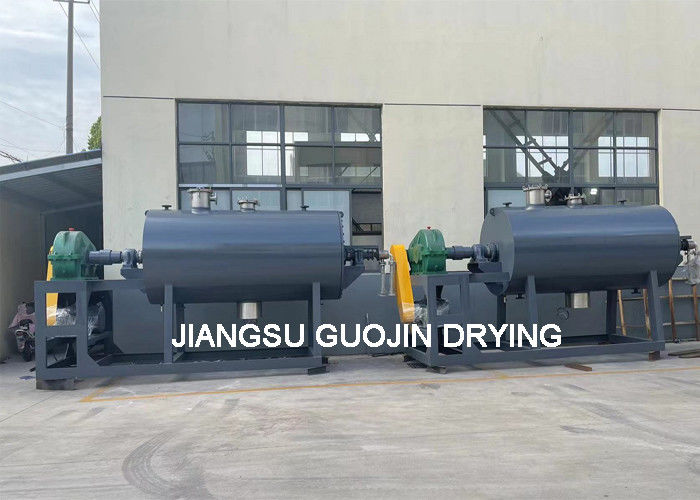

عرض المنتجات
الكهرباء، البخار، الغاز الطبيعي أو غيرها
