أفقي 5-20 دورة في الدقيقة الدورية سرعة شفرة المجذاف فراغ آلة التجفيف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | KJG-5 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine | Application: | Chemical Processing, Industry Processing |
|---|---|---|---|
| Paddle heat transfer area(M2): | 3.5 | Jacket heat transfer area(M2): | 1.5 |
| Total heat transfer area(M2): | 5 | Heating source: | Steam or thermal oil |
| Rotating speed(rpm): | 5-20 | Water evaporation: | 50KG/H |
| Power(KW): | 3 | Weight(Kg): | 1500 |
| Size(MM): | 2816X760X1370 | ||
| إبراز: | 5rpm فراغ المجذاف آلة التجفيف,ISO مصدق ISO الروتاري فراغ المجذاف مجفف |
||
منتوج وصف
5-20rpm سرعة الدوران KJG-5 شفرة شفرة آلة تجفيف الفراغ
تتكون مجففة المواد الأفقية المستمرة من حفرة مغطاة ومدخلين مجوفين مع حفرة مجوفة. على الحفرة غطاء مع مدخل للمواد التي سيتم تجفيفها.يتم تجفيف المادة عن طريق نقل الحرارة مع الوسط التدفئة مثل البخار، الزيت الحراري أو المياه الساخنة التي تتدفق من خلال الشهود المجوفة، المراوح المجوفة وملابس الغطاء أو ملابس نصف الأنابيب.يتم إزالة المنتج المجفف من قناة التفريغ عن طريق ناقل المسمار بدون عمودتبعد بخارات العادم عن المجفف من خلال منفذ العادم الموجود على الغطاء. غياب الهواء أثناء عملية التجفيف يؤدي إلى تشغيل آمن للغاية بسبب انخفاض محتوى الأكسجين.معالجة رائحة صغيرة ومدمجة وهي توفر إمكانية نظام استرداد الحرارة في وحدة تكثيف البخار بسبب نقطة الندى العالية للغازات الصادرة.
الوعاء على شكل أوميغا مع سترة. يتم تغذية المواد في نهاية واحدة من الجهاز وسيتم نقلها عن طريق الجاذبية، تحت زاوية طفيفة من الوعاء أو بواسطة المراوح غير متماثلة،إلى منفذ الآلة في الطرف الآخرخلال وقت إقامة المادة في الآلة، يتم الحفاظ على تدفق سدادة مثالية، وضمان جودة منتج موحدة مثالية.يتم تأمين مستوى المنتج داخل الآلة من خلال سد التفريغ قابلة للتعديل. سد التفريغ في جانب منفذ المنتج لديه صمامات تفريغ يدويا في الجزء السفلي من إزالة المنتج قبل وقف الإنتاج.المخرج المنتج في الجزء السفلي من الوعاء لديه شراع مستطيل لربط مع المعدات أسفل التيار.
يتم تثبيت ناقل ملفوف أفقي أسفل شاشة الخروج المستطيلة في مجرى التفريغ ، لإزالة المنتج من الحوض. ناقل الملفوف المداري له منفذين أسفل ،واحد على كل طرف من خطوط النقلفي تركيبة مع الدوران ثنائي الاتجاه من ناقل المسمار، يمكن نقل المنتج إلى أي من هذه منافذ المنتج.
يحتوي المجفف على عمودين مجوفين مع أدوات مجوفة على شكل كين أو شكل مخروط مرتبة في وضع متدفق.يتم إدخال وسيلة التدفئة في جانب واحد من العمودات وتدفق بالتوازي من خلال الدراجاتالمراوح هي على شكل ورق للتواصل المثالي مع المنتج وبالتالي نقل الحرارة جيدة على جانب المنتج كذلك.وسيلة التدفئة يترك المواسير في نفس الجانب كما يأتي فيلحماية من التآكل، سيتم تغطية المراوح بطلاء مقاوم للتآكل من كربيد التونغستين.التصميم المجوف من عمود الدفع يعني أن السطح الداخلي بأكمله يعمل كمبادل حرارة واحد كبيرالتحريك المتحكم به من قبل العمود الدوار مع المراوح توفر تفاعل ممتاز بين المنتج والسطح ، لسرعة نقل الحرارة المثلى. متطلبات الطاقة متواضعة ،خاصة إذا قارنته بالجفاف المباشر مع تدفقات الهواء الساخن الكبيرة المرتبطة بهنقل الحرارة في مجفف الدراجة مرتفع جداً. يضمن عمود الدراجة الدوري في الحوض نقل الحرارة والمزج الأمثل.
على الغطاء المقاوم للغبار يوجد مدخل المنتج ومخرج البخار ومنافذ تفتيش اثنتين وحفرة رجل. مع الجزء العلوي من الحوض يتم إنشاء قبة غاز / بخار.الغطاء يمكن اختيار تعقب الحرارة لمنع أي خطر من التكثيفيمكن إدخال غاز التنظيف من خلال فوهات في جانب مدخل ومخرج المنتج.
يتم اغلاق العمود الرئيسي بواسطة صناديق الحشوة. يتم توصيل صناديق الحشوة بمرونة مع لوحات نهاية الحوض.بحيث يمكن أن تتبع حركات صغيرة من العمود ولا تزال الحفاظ على ضيق. على العمود ارتداء الأكمام في منطقة الختم منع تلف العمود من خلال التآكل. صناديق الحشوة لديها حلقة فانوس للتطهير من الغاز. المحامل هي محامل عجلات مع التشحيم بالزيت.يتم إدخال وسيلة نقل الحرارة وإخراجها من خلال نفس المفاصل الدوارة على جانب واحد من العمود. يتم تشغيل العمود بواسطة محرك مع علبة معدات صلبة الوجه. بين العمودين هناك اثنين من عجلات العجلات التي يمكن أن تضمن سرعة دوران متطابقة. السرعة ثابتة ولا تتطلب اختلافًا.يمكن ضبط سرعة الدوران فقط بواسطة VFD.
KJG-5 المجفف الأفقي المجوف للدراجاتالميزة الرئيسية
يتم ترتيب الشفرات المجوفة على شكل ورق على الشعاع المجوف ، وتتدفق الوسط الحراري من خلال الشفرات من خلال الشعاع المجوف. وحدة الحجم الفعلي لديها مساحة نقل الحرارة كبيرة.درجة حرارة الوسط الحراري تتراوح من -40 درجة مئوية إلى 320 درجة مئوية ، والتي يمكن أن تكون بخار الماء أو نوع سائل: مثل الماء الساخن ، زيت نقل الحرارة ، الخ.التسخين غير المباشر لا يحمل الهواء لإزالة الحرارةيتم استخدام الحرارة لتسخين المواد. الخسارة الحرارية هي فقط تبديد الحرارة إلى البيئة من خلال طبقة العزل في جسم المفاعل.سطح نقل الحرارة من شكل شفرة الوتيرة له وظيفة التنظيف الذاتيالحركة النسبية لجسيمات المواد والسطح على شكل سكين يمكن أن تغسل من المواد المرفقة على السطح على شكل سكين،بحيث يتم الحفاظ على سطح نقل الحرارة نظيفة في الحركة في كل وقت.
الترتيب الكثيف للعمود المجوف مع شفرة مجوفة على شكل ورق ، وسيلة الحرارة من خلال تدفق العمود المجوف من خلال الشفرة. الحجم الفعلي لمنطقة نقل الحرارة كبير جدا ،وسيلة الحرارة يمكن أن تكون بخار الماء، يمكن أن يكون أيضا الماء الساخن أو زيت الموصل للحرارة. منتج نقل الحرارة يتدفق من خلال سترة القشرة وعمدة التحريك المجوفة من خلال المفصل الدوار،وذو هيكل داخلي مختلف وفقًا لنوع الوسط الحراري لضمان أفضل تأثير نقل حراري.
في البصل والسترة الوصول إلى زيت ساخن، وتسخين في نفس الوقت، الجزء العلوي من منفذ التفريغ في نفس الوقت من خلال الهواء الجاف ساخن بعد تجفيف أكثر،وبالتالي زيادة كبيرة في قوة التجفيف للجهازالرطوبة المتبخرة من غاز الذيل خارج المجفف، الهواء الرطب الذي يتم تفريغه بواسطة المروحة المحفزة في الهواء الطلق
KJG-5 المجفف الأفقي المجوف للدراجات المعلمات التقنية
| لا، لا، لا | البند | المعلمات | ملاحظة |
| 1, | النموذج | كيه جي جي-5 | |
| 2, | مساحة نقل الحرارة للدفع [م]2] | 3.5 | بما في ذلك مساحة سطح العمود |
| 3, | مساحة نقل الحرارة في السترة [m]2] | 1.5 | |
| 4, | مساحة نقل الحرارة الإجمالية [م]2] | 5 | |
| 5, | تبخر المياه [kg/h] | 50 | |
| 6, | قدرة الإنتاج [كيلوغرام/ساعة] | 15-20 | |
| 7, | قطر الدراجة [ملم] | 260 | |
| 8, | الحجم الفعلي [m3] | 1 | |
| 9, | سرعة الدوران [rpm] | 1-15 | |
| 10, | تصنيف المحرك القياسي [كيلوواط] | 3 | |
| 11, | تدفق الغاز الناقل [م]3/h] | 300-500 | |
| 12, | تصنيف محرك مروحة غاز العادم الناقل [كيلوواط] | 0.75 | |
| 13, | مساحة أرضية الآلة [L × W × H] | 2816X760X1370 | |
| 14, | الوزن القياسي للرفع [كيلوغرام] | 1500 |

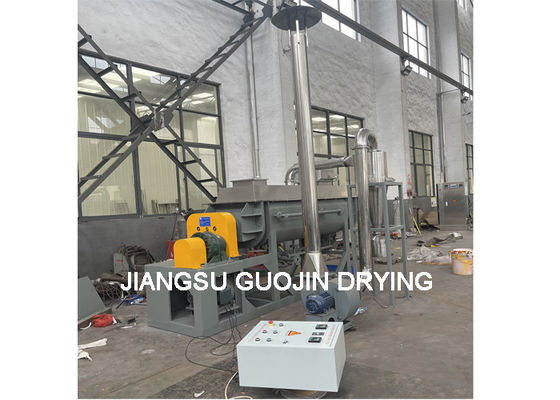

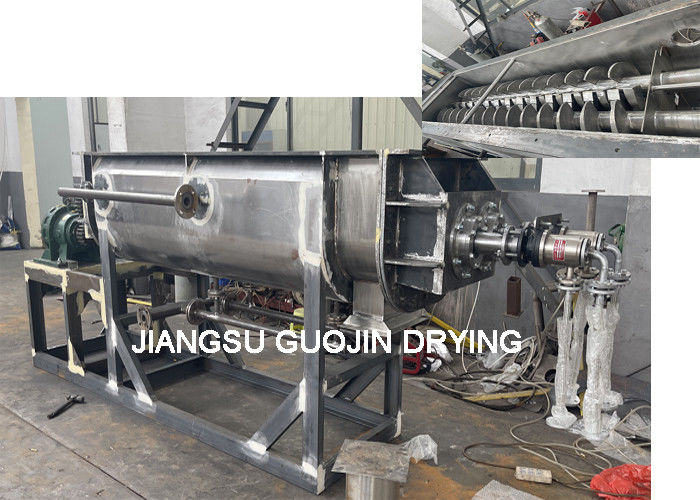

KJG-5 المجفف الأفقي المجوف للدراجاتالعرض
