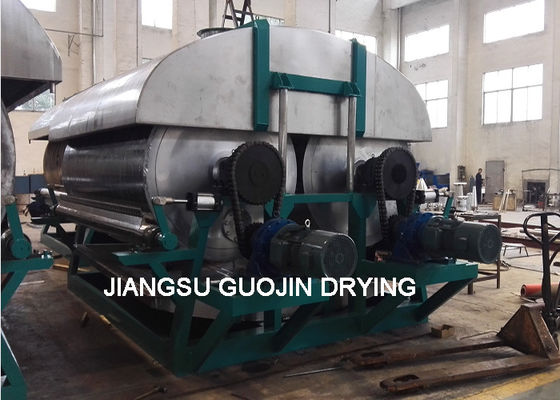

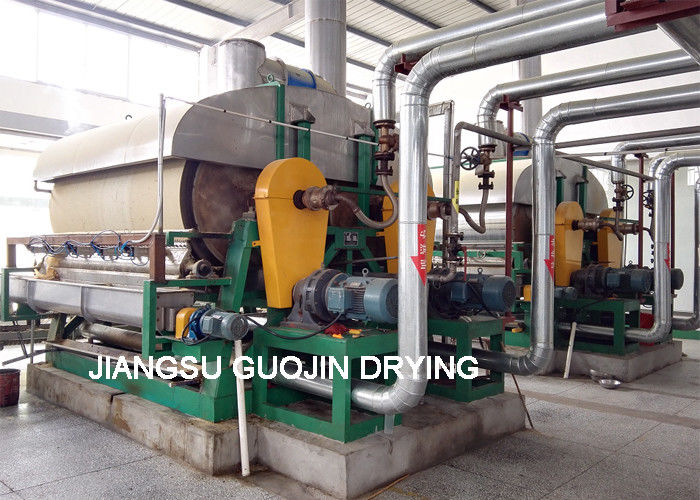

آلة التجفيف ذات الأسطوانة المزدوجة الدوارة للنشا المعدل

سلسلة HG محرك تجفيف طبل مزدوج الأسطوانات للنشا المعدل

تتكون مجففة الطبول من عجلة مجوفة ذات سطح خارجي مطلي بسلاسة يتم تسخينها داخليا بواسطة البخار.

يدور حول محوره الطولي. يتم وضع السائل الذي سيتم تجفيفه في حوض يعرف باسم وعاء التغذية.

يتم التقاط السائل بواسطة الدوار أثناء تدويره يغطي السطح في فيلم رقيق يتم إزالته ميكانيكياً بواسطة مقشط يعرف باسم سكين الطبيب.

في مجفف الطبول يدور على محوره الطولي الذي يتم تسخينه طبل معدني خالي ، يستخدم هذا الطبل المعدني للغرق في المحلول الذي سيتم تجفيفه.

مع اكتمال عملية الغرق ، يتشكل المحلول على الطبل كفيلم على سطح المجفف ويجري تجفيفه ، لتشكيل طبقة على سطح الطبل المعدني.في حين أن الطبل هو تدوير السكين المناسبة التي موجودة فقط إلى أسفل الطبل المعدنية بقايا أو قشر من المواد المجففة من الطبل.

مبدأ عمل المنتج

The drum dryer is a continuous operation device that dries the liquid phase material or ribbon material attached to the outer wall of the cylinder by means of heat conduction through a rotating cylinderيتدفق سائل المواد التي سيتم تجفيفها إلى خزان استقبال المواد في مجفف الطبول من الخزان العلوي. يتم تشغيل طبل التجفيف بواسطة جهاز النقل.ويتم تشكيل المادة بواسطة جهاز التصوير لتشكيل فيلم مادي على جدار الطبليتم تسخين الأسطوانة باستمرار، ويتبخر الرطوبة من فيلم المواد عن طريق نقل الحرارة من جدار الأسطوانة، ويتم كشط المواد عن طريق مقشرة،ثم نقلت إلى خزان التخزين من خلال برغي للتعبئةلديها كفاءة حرارية عالية ويمكن تشغيلها باستمرار ، لذلك يتم استخدامه على نطاق واسع في تجفيف المواد السائلة أو المواد على شكل شريط ،وهي أكثر ملاءمة للمواد الشبيهة بالمعجون والسكوسية.



خصائص المنتج

هـكفاءة حرارية عالية. لأن آلية نقل الحرارة في مجفف الطبول هي توصيل الحرارة، فإن اتجاه نقل الحرارة ثابت طوال بقية دورة التشغيل.باستثناء تبديد الحرارة في الغطاء وفقدان الإشعاع الحراري، يتم استخدام الحرارة كلها لتبخر الفيلم الرطب من الفيلم ، ويمكن أن تصل الكفاءة الحرارية إلى 80٪ ~ 90٪.



Tويمكن تعديل العديد من عوامل التجفيف للمجفف الطبل. على سبيل المثال تركيز الغذاء، وسماكة فيلم الطلاء،درجة حرارة وسيلة التدفئة، سرعة دوران الطبل، الخ، يمكن أن تغير كفاءة تجفيف مجفف الطبل، والعديد من العوامل غير المعنية. وهذا يجلب الراحة الكبيرة لعملية تجفيف الطبل،حتى تتمكن من التكيف مع تجفيف المواد المختلفة ومتطلبات الإنتاج المختلفة.



دوقت التجفيف قصير. دورة تجفيف المادة عادة ما تكون 10-300 ثانية فقط، وهو أكثر ملاءمة للمواد الحساسة للحرارة. إذا تم وضع مجفف الطبول في فراغ،يمكن تشغيله تحت ضغط منخفض.



Tمعدل التجفيف كبير، وبما أن فيلم الطلاء رقيق على جدار الأسطوانة، عادة 0.3-1.5 ملم، واتجاهات نقل الحرارة ونقل الكتلة هي نفسها،والفيلم السطحي يمكن أن يحافظ على قوة التبخر من 100-150kg H2O / m2. ه.





تطبيق المنتج

هذا المجفف مناسب لتجفيف المواد الخام السائلة أو المواد اللزجة في الصناعة الكيميائية وصناعة الأصباغ وصناعة الأدوية وصناعة المواد الغذائية وصناعة المعادن ، وما إلى ذلك.



المعلمات التقنية

النموذج	حجم الاسطوانة ((ملم)	مساحة التدفئة الفعالة ((M2)	قدرة التجفيف ((kg/h)	استهلاك البخار ((kg/h)	قوة المحرك ((kw)	الأبعاد العامة ((ملم)	الوزن ((كجم)
SDD-600	Ø600*800	1.12	20-50	30-80	2.2	1700*800*1500	850
SDD-700	Ø700*1000	1.65	30-70	50-100	3	2100*1000*1800	2000
SDD-800	Ø800*1200	2.26	40-100	60-150	4	2500*1100*1980	3000
SDD-1000	Ø1000*1400	3.30	60-150	90-230	5.5	2700*1300*2250	6200
SDD-1200	Ø1200*1500	4.24	80-200	120 إلى 300	7.5	2800*1500*2450	8500
SDD-1400	Ø1400*1600	5.28	100-250	150 إلى 400	11	3150*1700*2800	10000
SDD-1600	Ø1600*1800	6.79	140-320	200 - 500	11	3350*1900*3150	12000
SDD-1800	Ø1800*2000	8.48	170-400	250-600	15	3600*2050*3500	14000
SDD-1800A	Ø1800*2500	10.60	200 - 500	300-750	18.5	4100*2050*3500	15200
SDD-2000	Ø2000*3000	14.10	300-700	450 إلى 1000	22.5	5000*2500*3600	17500
SDD-2500	Ø2500*3500	20.60	400-1000	600-1500	25.5	5500*2900*3800	20500
