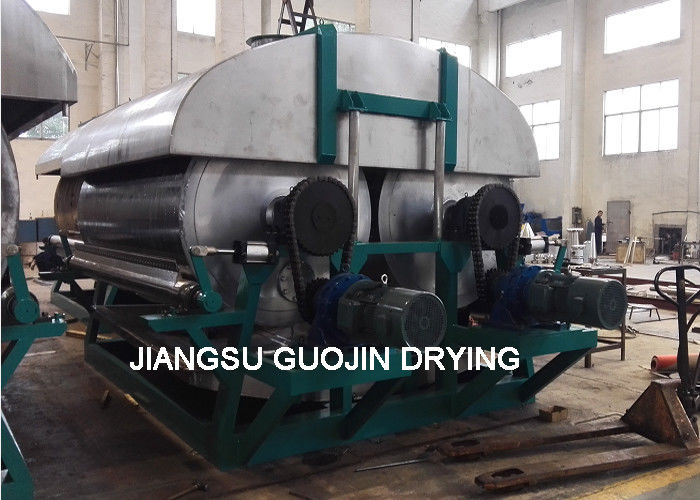

آلة تجفيف أسطوانة مزدوجة من سلسلة HG لمسحوق نشا البطاطس

سلسلة HG مجفف طبل أسطواني مزدوج لمسحوق نشويات البطاطا

تتكون مجففة الطبول من عجلة مجوفة ذات سطح خارجي مطلي بسلاسة يتم تسخينها داخليا بواسطة البخار.

يدور حول محوره الطولي. يتم وضع السائل الذي سيتم تجفيفه في حوض يعرف باسم وعاء التغذية.

يتم التقاط السائل بواسطة الدوار أثناء تدويره يغطي السطح في فيلم رقيق يتم إزالته ميكانيكياً بواسطة مقشط يعرف باسم سكين الطبيب.

في مجفف الطبول يدور على محوره الطولي الذي يتم تسخينه طبل معدني خالي ، يستخدم هذا الطبل المعدني للغرق في المحلول الذي سيتم تجفيفه.

مع اكتمال عملية الغرق ، يتشكل المحلول على الطبل كفيلم على سطح المجفف ويجري تجفيفه ، لتشكيل طبقة على سطح الطبل المعدني.في حين أن الطبل هو تدوير السكين المناسبة التي موجودة فقط إلى أسفل الطبل المعدنية بقايا أو قشر من المواد المجففة من الطبل.

مبدأ عمل المنتج

The drum dryer is a continuous operation device that dries the liquid phase material or ribbon material attached to the outer wall of the cylinder by means of heat conduction through a rotating cylinderيتدفق سائل المواد التي سيتم تجفيفها إلى خزان استقبال المواد في مجفف الطبول من الخزان العلوي. يتم تشغيل طبل التجفيف بواسطة جهاز النقل.ويتم تشكيل المادة بواسطة جهاز التصوير لتشكيل فيلم مادي على جدار الطبليتم تسخين الأسطوانة باستمرار، ويتبخر الرطوبة من فيلم المواد عن طريق نقل الحرارة من جدار الأسطوانة، ويتم كشط المواد عن طريق مقشرة،ثم نقلت إلى خزان التخزين من خلال برغي للتعبئةلديها كفاءة حرارية عالية ويمكن تشغيلها باستمرار ، لذلك يتم استخدامه على نطاق واسع في تجفيف المواد السائلة أو المواد على شكل شريط ،وهي أكثر ملاءمة للمواد الشبيهة بالمعجون والسكوسية.



خصائص المنتج

1كفاءة حرارية عالية: نقل الحرارة في مجفف الأسطوانات هو توصيل الحرارة ويظل اتجاه التوصيل متطابقًا مع دائرة التشغيل.يمكن استخدام معظم الحرارة للتبخر من المواد الرطبة على الجدار الاسطوانةالكفاءة يمكن أن تصل إلى 70-80٪.
2مرونة التشغيل مرونة وتطبيق واسع: يمكن ضبط عوامل تجفيف مختلفة للمجفف، مثل تركيز السائل، سمك فيلم المواد،درجة حرارة وسيلة التدفئة، سرعة الدوران للطبل، الخ هذه العوامل يمكن أن تغير كفاءة تجفيف مجفف الأسطوانة.أنه يجلب الراحة الكبيرة للعمل الجاف ويجعلها قابلة للتطبيق لتجف المواد المختلفة وتلبية متطلبات الإنتاج المختلفة.
3فترة تجفيف قصيرة: فترة تجفيف المواد عادة ما تكون من 10 إلى 300 ثانية ، لذلك فهي مناسبة للمواد الحساسة للحرارة.يمكن أيضا أن تكون ضغط تخفيض تشغيل إذا وضعت في وعاء فراغ.
4معدل التجفيف السريع: سمك فيلم المادة على جدار الأسطوانة رقيق جدا. العادي، سمك هو 0.3 إلى 1.5 ملم.اتجاهات نقل الحرارة والكتلة متطابقة لذلك قوة التبخر على سطح فيلم المواد يمكن أن تكون 20-70 كجم.H2O/m2.h





تطبيق المنتج

هذا المجفف مناسب لتجفيف المواد الخام السائلة أو المواد اللزجة في الصناعة الكيميائية وصناعة الأصباغ وصناعة الأدوية وصناعة المواد الغذائية وصناعة المعادن ، وما إلى ذلك.



المعلمات التقنية

النموذج	حجم الاسطوانة ((ملم)	مساحة التدفئة الفعالة ((M2)	قدرة التجفيف ((kg/h)	استهلاك البخار ((kg/h)	قوة المحرك ((kw)	الأبعاد العامة ((ملم)	الوزن ((كجم)
SDD-600	Ø600*800	1.12	20-50	30-80	2.2	1700*800*1500	850
SDD-700	Ø700*1000	1.65	30-70	50-100	3	2100*1000*1800	2000
SDD-800	Ø800*1200	2.26	40-100	60-150	4	2500*1100*1980	3000
SDD-1000	Ø1000*1400	3.30	60-150	90-230	5.5	2700*1300*2250	6200
SDD-1200	Ø1200*1500	4.24	80-200	120 إلى 300	7.5	2800*1500*2450	8500
SDD-1400	Ø1400*1600	5.28	100-250	150 إلى 400	11	3150*1700*2800	10000
SDD-1600	Ø1600*1800	6.79	140-320	200 - 500	11	3350*1900*3150	12000
SDD-1800	Ø1800*2000	8.48	170-400	250-600	15	3600*2050*3500	14000
SDD-1800A	Ø1800*2500	10.60	200 - 500	300-750	18.5	4100*2050*3500	15200
SDD-2000	Ø2000*3000	14.10	300-700	450 إلى 1000	22.5	5000*2500*3600	17500
SDD-2500	Ø2500*3500	20.60	400-1000	600-1500	25.5	5500*2900*3800	20500

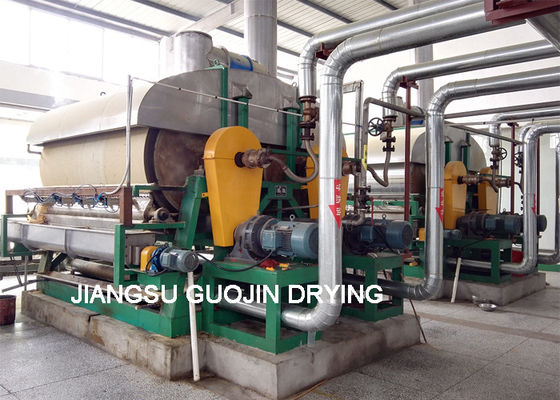

عرض المنتجات
