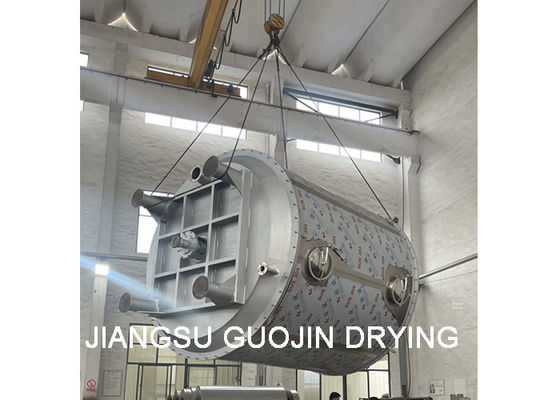

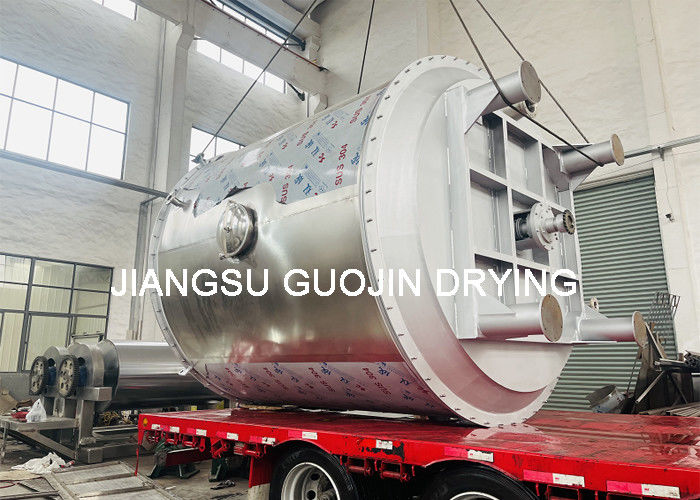

PLG2500 / 20 22 طبقة 304 الفولاذ المقاوم للصدأ لوحة القرص المستمر مجفف الصيدلانية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | PLG-2500/20 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T ، |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | PLG2500/20 22layers 304 Stainless Steel Continuous Disc Plate Pharmaceutical Dryer | Model Type: | PLG-2500/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2500mm | Small disc diameter: | 2300mm |
| Dryer diamter: | 3115mm | Height: | 6921mm |
| Drying area: | 87.5M2 | Power: | 11kw |
| Material: | SS304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| إبراز: | مجفف دوائي بلوح القرص المستمر,مجفف صيدلاني من الفولاذ المقاوم للصدأ 304,آلة تجفيف الهواء الساخن 22 طبقة |
||
منتوج وصف
PLG2500/20 22 طبقات 304 الفولاذ المقاوم للصدأ القرص المتواصل طبقة الجفاف الصيدلانية
سلسلة PLG مجفف القرص المستمر هومعدات توصيل عالية الكفاءة وتجفيف مستمر. هيكلها الفريد ومبدأ عمله يحدد أنه لديه مزايا كفاءة حرارية عالية، وانخفاض استهلاك الطاقة،مساحة صغيرة، تشكيل بسيط، والتشغيل السهل والتحكم فضلا عن بيئة تشغيل جيدة وما إلى ذلك. يمكن استخدامها على نطاق واسع في عملية التجفيف في مجالات الكيمياء والصيدلة والزراعة،المواد الغذائية، الغذاء، والصناعات الأخرى.
هناك ثلاثة أنواع رئيسية: نوع الضغط الطبيعي، النوع المغلق، ونوع الفراغ؛ وأربعة نماذج رئيسية: 1200، 1500، 2200 و 3000؛ وثلاثة أنواع من درجات المواد، أ (أحديد الكربون) ،B (استخدام الفولاذ المقاوم للصدأ للمادة المتصلة بالمنطقة)، و C (استخدام الفولاذ المقاوم للصدأ للمادة المتصلة بالمنطقة، أنابيب البخار، العمود الرئيسي والدعامات، والطلاء لجسم الاسطوانة والغطاء العلوي).منطقة تجفيف المجفف هي 4 إلى 180.لقد أنتجنا المئات من النماذج مع الأجهزة المساعدة التي تتوفر لتلبية متطلبات جميع العملاء.
مبدأ عمل مجفف القرص المتواصل PLG
يتم تغذية المواد الرطبة باستمرار إلى الطبقة الأولى للجفاف على الجزء العلوي من المجفف.وسوف يتم تحويل وتحريكها من قبل المراهم عندما يدور ذراع المراهم وتسقط لأسفل إلى الحافة الخارجية من لوحة التجفيف الكبيرة على طول الخط المتعرجسيتم نقل المواد من لوحة التجفيف الصغيرة إلى حافة خارجية منها وتسقط إلى الحافة الخارجية لوحة التجفيف الكبيرة أدناه.يتم ترتيب كل من لوحات التجفيف الصغيرة والكبيرة بالتناوب بحيث يمكن للمواد أن تمر من خلال المجفف باستمراريمكن أن تكون وسيلة الحرارة البخار المشبعة أو الماء الساخن أو الزيت الحراري. سيتم توجيه الحرارة إلى لوحات التجفيف المجوفة من طرف واحد وتخرج من الطرف الآخر.وسوف تسقط المواد المجففة من الطبقة الأخيرة من لوحة التجفيف إلى قاع المجفف ومن ثم نقلت عن طريق المراهم إلى منفذ التفريغيتم إزالة الرطوبة من منفذ العادم الموجود على الغطاء العلوي. بالنسبة إلى مجفف الألواح من النوع الفراغ ، سيتم امتصاص الرطوبة بواسطة مضخة الفراغ الموجودة على الغطاء العلوي.المواد المجففة سيتم تفريغها من الطبقة السفليةيمكن تحسين القدرة على التجفيف إذا تم تجفيف المجفف بأجهزة إضافية مثل سخان الزعانف ، مكثف لاسترداد المذيب ، مزيل الغبار ، آلية العودة والمزج ، مروحة المسح ،وهلم جرا.
ميزة جهاز تجفيف القرص المتواصل PLG
(1) سهلة للتعديل والتحكم ، قابلية التطبيق الجيدة.
- يمكن تحسين كفاءة التجفيف عن طريق ضبط سمك طبقة المواد، سرعة الدوران للعمود الرئيسي، كمية ذراع المزق، شكل وحجم لوحات المزق.
- يمكن لكل طبقة تجفيف إدخال الوسط الساخن أو الوسط البارد بشكل فردي للتدفئة أو التبريد.
- يمكن ضبط وقت إقامة المواد بدقة.
- اتجاه تدفق المواد الواحد لمنع العودة للمواد والمزج. عملية التجفيف موحدة والجودة مستقرة، لا يلزم إعادة الخلط.
(2) سهلة التشغيل
-عملية بسيطة لتشغيل وإيقاف
- بعد توقف تغذية المواد، يمكن بسهولة تفريغ المواد المتبقية داخل الآلة من خلال المسامير.
-يمكنك تنظيف و مراقبة الداخل من نافذة المشاهدة الكبيرة
(3) استهلاك طاقة منخفض
- طبقة المواد رقيقة وسرعة الدوران من العمود الرئيسي منخفضة لذلك يتطلب طاقة منخفضة واستهلاك الكهرباء.
- يتم تجفيف المادة عن طريق توصيل الحرارة لذلك لديها كفاءة تسخين عالية.
(4) بيئة تشغيل جيدة
- نوع الضغط الطبيعي:
سرعة تدفق الهواء داخل الجهاز منخفضة والرطوبة مرتفعة في الطرف العلوي ومنخفضة في الطرف السفلي بحيث لا يمكن أن يطفو الغبار إلى الأعلى مما لا يبقي أي غبار في الهواء المخرج.
- النوع المغلق:
تم تجهيز الجهاز بجهاز استرداد المذيب الذي يمكنه استرداد المذيب العضوي بسهولة من الهواء الرطب. جهاز استرداد المذيب له بنية بسيطة ومعدل استرداد مرتفع.من أجل القابلة للاشتعال، المواد المتفجرة والسمية، يمكن استخدام النيتروجين كوسيلة للتداول المغلق ويحافظ على حالة عمل آمنة.
- نوع الفراغ:
يعمل مجفف الألواح في حالة فراغ وهو مناسب بشكل خاص لتجفيف المواد الحساسة للحرارة.
(5) تثبيت سهل
- يتم تسليم المجفف في قطعة كاملة لذلك من السهل جدا تثبيت وإصلاح في الموقع.
- لوحات القرص يتم ترتيبها طبقات و سيتم تثبيتها عموديا لذلك يأخذ مساحة احتلال صغيرة من ورشة العمل.
المعايير التقنية لجهاز تجفيف الأقراص المتواصل
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |
