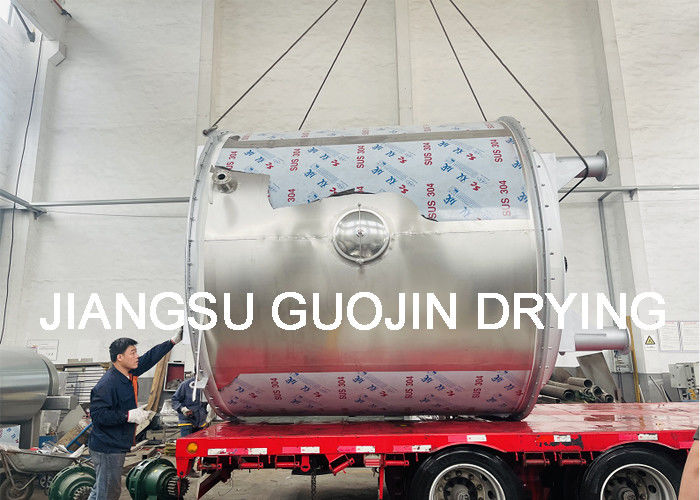

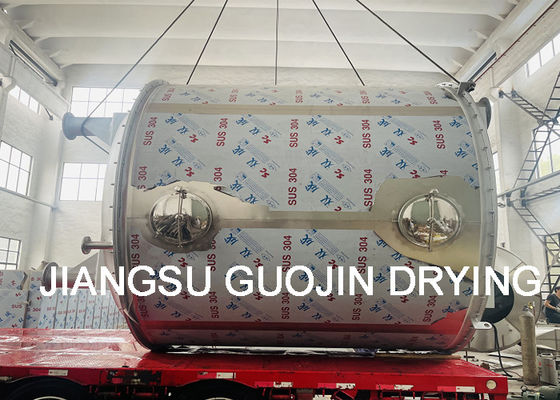

PLG2200 / 12316 مجفف قرص مستمر من الفولاذ المقاوم للصدأ 12 طبقة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | PLG-2200/20 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T ، |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | PLG2200/12 12layers 316 Stainless Steel Continuous Disc Plate Dryer | Model Type: | PLG-2200/12 |
|---|---|---|---|
| Layers: | 12 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200 mm | Small disc diameter: | 2000 mm |
| Dryer diamter: | 2820 mm | Height: | 5041mm |
| Drying area: | 36.9M2 | Power: | 4.0kw |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| إبراز: | 12 طبقة القرص المستمر مجفف,316 الفولاذ المقاوم للصدأ لوحة القرص مجفف,PLG2200 / 12 آلة تجفيف الهواء الساخن |
||
منتوج وصف
PLG2200/12 12 طبقات 316 المقاوم للصدأ مجفف لوح القرص المستمر
على أساس مجفف التحريك المتقطع، مجفف لوحات القرص هو نوع من القرص المحمول الدائري الثابت متعدد الطبقات والذي يتم تطويره من خلال التحسين المستمر.والتي يتم تطويرها من خلال التحسين المستمرعملية التجفيف هي تمرير حامل الحرارة إلى كل طبقة من القرص المجوف. في طريقة توصيل الحرارة، يتم تسخين المواد الرطبة الموضعة على سطح القرص بشكل غير مباشر،ويتبخر الجزء الرطب من المواد المتداولة تحت درجة حرارة التشغيل تحت تأثير تدوير الحافظة والحافظة، ويتم تفريغ البخار مع غازات الذيل من المعدات ، بحيث يتم الحصول على المنتجات النهائية الجافة المؤهلة باستمرار في الجزء السفلي من المعدات.
مبدأ عمل مجفف القرص المتواصل PLG
يتم تغذية المواد الرطبة باستمرار إلى الطبقة الأولى للجفاف على الجزء العلوي من المجفف.وسوف يتم تحويل وتحريكها من قبل المراهم عندما يدور ذراع المراهم وتسقط لأسفل إلى الحافة الخارجية من لوحة التجفيف الكبيرة على طول الخط المتعرجسيتم نقل المواد من لوحة التجفيف الصغيرة إلى حافة خارجية منها وتسقط إلى الحافة الخارجية لوحة التجفيف الكبيرة أدناه.يتم ترتيب كل من لوحات التجفيف الصغيرة والكبيرة بالتناوب بحيث يمكن للمواد أن تمر من خلال المجفف باستمراريمكن أن تكون وسيلة الحرارة البخار المشبعة أو الماء الساخن أو الزيت الحراري. سيتم توجيه الحرارة إلى لوحات التجفيف المجوفة من طرف واحد وتخرج من الطرف الآخر.وسوف تسقط المواد المجففة من الطبقة الأخيرة من لوحة التجفيف إلى قاع المجفف ومن ثم نقلت عن طريق المراهم إلى منفذ التفريغيتم إزالة الرطوبة من منفذ العادم الموجود على الغطاء العلوي. بالنسبة إلى مجفف الألواح من النوع الفراغ ، سيتم امتصاص الرطوبة بواسطة مضخة الفراغ الموجودة على الغطاء العلوي.المواد المجففة سيتم تفريغها من الطبقة السفليةيمكن تحسين القدرة على التجفيف إذا تم تجفيف المجفف بأجهزة إضافية مثل سخان الزعانف ، مكثف لاسترداد المذيب ، مزيل الغبار ، آلية العودة والمزج ، مروحة المسح ،وهلم جرا.
ميزة جهاز تجفيف القرص المتواصل PLG
1تنظيم سهل، قابلية تطبيق قوية، عملية البدء والتوقف بسيطة جدا.
2يمكن إدخال كل طبقة من صفيحات التجفيف بشكل منفصل إلى وسائل الإعلام الساخنة / الباردة ، والتحكم في درجة حرارة المواد دقيق.
3يمكن ضبط وقت إقامة المواد بدقة.
4اتجاه تدفق المواد واحد، لا توجد ظاهرة الخلط الخلفي، والجفاف هو موحد والجودة مستقرة.
5يمكن لشفرة الحفر التي تنقل المواد بعد وقف التغذية أن تفريغ المواد بسرعة في المجفف.
6يمكن تنظيف المعدات ومراقبتها بعناية من خلال أبواب ومرايا تفتيش خاصة كبيرة الحجم.
7. طبقة المواد رقيقة جدا، سرعة الغزل منخفضة، والقوة المثبتة للنظام منخفضة، واستهلاك الطاقة منخفضة.
8بيئة التشغيل جيدة، يمكن استرداد المذيب، ومحتوى غبار العادم منخفض جدا.
9يمكن تشغيله في فراغ، وخاصة لتجفيف المواد الحساسة للحرارة.
10. يتم تصنيع المجفف ككل. يحتاج فقط إلى رفعها وموقعه. من السهل جدا تثبيت وتحديد موقعها.
11تخطيط لوحة التجفيف والتركيب الرأسي يشغل مساحة صغيرة.
المعايير التقنية لجهاز تجفيف الأقراص المتواصل
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |
برنامج تجفيف القرص المتواصل
