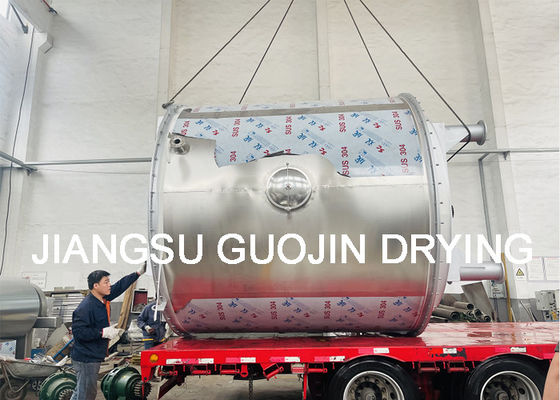

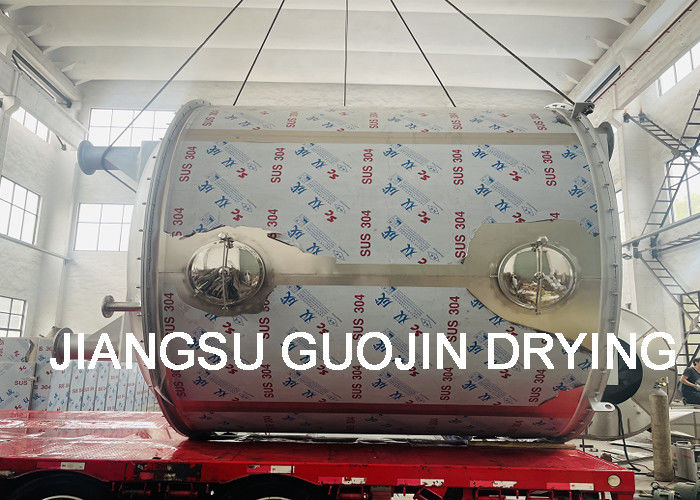

PLG 304 الفولاذ المقاوم للصدأ القرص المستمر مجفف لوحة للسكر الحبيبي
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | PLG-2200/20 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | PLG 304 Stainless Steel Continuous Disc Plate Dryer For Granulated Sugar | Model Type: | PLG-2200/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 6721mm |
| Drying area: | 61.6M2 | Power: | 7.5 |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| إبراز: | PLG المستمر مجفف لوحة القرص,مجفف قرص السكر الحبيبي,SUS304 آلة تجفيف الهواء الساخن |
||
منتوج وصف
PLG 304 المقاوم للصدأ جهاز تجفيف القرص المتواصل للسكريات للسكريات
على أساس مجفف التحريك المتقطع، مجفف لوحات القرص هو نوع من القرص المحمول الدائري الثابت متعدد الطبقات والذي يتم تطويره من خلال التحسين المستمر.والتي يتم تطويرها من خلال التحسين المستمرعملية التجفيف هي تمرير حامل الحرارة إلى كل طبقة من القرص المجوف. في طريقة توصيل الحرارة، يتم تسخين المواد الرطبة الموضعة على سطح القرص بشكل غير مباشر،ويتبخر الجزء الرطب من المواد المتداولة تحت درجة حرارة التشغيل تحت تأثير تدوير الحافظة والحافظة، ويتم تفريغ البخار مع غازات الذيل من المعدات ، بحيث يتم الحصول على المنتجات النهائية الجافة المؤهلة باستمرار في الجزء السفلي من المعدات.
مبدأ عمل مجفف القرص المتواصل PLG
يتم تغذية المواد الرطبة باستمرار إلى الطبقة الأولى للجفاف على الجزء العلوي من المجفف.وسوف يتم تحويل وتحريكها من قبل المراهم عندما يدور ذراع المراهم وتسقط لأسفل إلى الحافة الخارجية من لوحة التجفيف الكبيرة على طول الخط المتعرجسيتم نقل المواد من لوحة التجفيف الصغيرة إلى حافة خارجية منها وتسقط إلى الحافة الخارجية لوحة التجفيف الكبيرة أدناه.يتم ترتيب كل من لوحات التجفيف الصغيرة والكبيرة بالتناوب بحيث يمكن للمواد أن تمر من خلال المجفف باستمراريمكن أن تكون وسيلة الحرارة البخار المشبعة أو الماء الساخن أو الزيت الحراري. سيتم توجيه الحرارة إلى لوحات التجفيف المجوفة من طرف واحد وتخرج من الطرف الآخر.وسوف تسقط المواد المجففة من الطبقة الأخيرة من لوحة التجفيف إلى قاع المجفف ومن ثم نقلت عن طريق المراهم إلى منفذ التفريغيتم إزالة الرطوبة من منفذ العادم الموجود على الغطاء العلوي. بالنسبة إلى مجفف الألواح من النوع الفراغ ، سيتم امتصاص الرطوبة بواسطة مضخة الفراغ الموجودة على الغطاء العلوي.المواد المجففة سيتم تفريغها من الطبقة السفليةيمكن تحسين القدرة على التجفيف إذا تم تجفيف المجفف بأجهزة إضافية مثل سخان الزعانف ، مكثف لاسترداد المذيب ، مزيل الغبار ، آلية العودة والمزج ، مروحة المسح ،وهلم جرا.
المعلمات التقنية لجهاز تجفيف الأقراص المتواصل
1. سلة التجفيف
- ضغط التصميم: عادة 0.4Mpa، والضغط الأقصى هو 1.6MPa.
- ضغط العمل القصوى: عموما ≤0.4Mpa، والضغط القصوى هو 1.6MPa.
- مصدر الحرارة: البخار أو الماء الساخن أو الزيت الحراري: استخدم الماء الساخن كمصدر حرارة عندما تكون درجة حرارة لوحات التجفيف 100 درجة مئوية. استخدم بخار الماء المشبعة ≤0.4Mpa أو غاز البخار عندما تكون درجة حرارة لوحات التجفيف 100 °C ~ 150 °C؛ استخدم الزيت الحراري عندما تكون درجة حرارة لوحات التجفيف 150°C~320°C
2نظام نقل المواد
- دورة العمود الرئيسي: 1 ~ 10 دورات في الدقيقة، الكهرومغناطيسية أو توقيت المحول.
- ذراع المنجم: سيتم تثبيت 2 إلى 8 ذراع المنجم على العمود الرئيسي على كل طبقة.
- شفرة الشفرة: يتم ربط شفرات الشفرة بأذرع الشفرة وتطفو مع سطح اللوحة. هناك العديد من أنواع شفرات الشفرة.
- الدوال: بالنسبة للمواد التي من السهل تجميعها، أو التي تحتاج إلى طحن، يجب وضع الدوال في المكان المناسب لتعزيز عملية نقل الحرارة وتجفيفها.
3ثلاثة أنواع من جسم المجفف: الضغط الطبيعي، مغلقة، والفراغ
- الضغط الطبيعي: جسم المجفف أسطواني أو ثمانية الأطراف ويمكن دمج الهيكل أو فصله. ويمكن وضع نظام القنوات لمصدر الحرارة داخل أو خارج المجفف.
- مغلقة: جسم المجفف أسطواني ويمكن أن يتحمل الضغط الداخلي من 5KPa. يمكن وضع نظام القنوات لمصدر الحرارة داخل أو خارج المجفف.
- الفراغ: جسم المجفف أسطواني والضغط التصميمي هو 0.1MPa. يتم وضع نظام القنوات لمصدر الحرارة داخل المجفف.
4. سخان الهواء
عادة ما يستخدم سخان الهواء لتلبية متطلبات أكبر في قدرة التبخر من أجل زيادة كفاءة التجفيف.
المعايير التقنية لجهاز تجفيف الأقراص المتواصل
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |
