مجفف الأسطوانة الدوارة بطول 20 مترًا 1000 كجم / ساعة كمية المعالجة لتجفيف الخام
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | HG2x20 م |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 20M Length 1000kg/h Treated Amount Rotary Drum Dryer For Ore Drying | Application: | Medicine Processing, Chemicals Processing, Industry Processing |
|---|---|---|---|
| Item: | 2x20Meters | Productive capacity: | 12000kg/h |
| Driving Power: | 22KW | Final Temperature: | < 1.5% |
| Drying Type: | Continous Drying | Heating source: | Gas |
| إبراز: | 1000 كجم / ساعة مجفف الأسطوانة الدوارة المعالجة,مجفف الأسطوانة الدوراني للتجفيف,آلة التجفيف الدورانية بطول 20 متر |
||
منتوج وصف
20M الطول 1000kg / h كمية معالجة مجفف طبل الدوار لتجفيف الخام
معدات تجفيف الطبول هي نوع من معدات التجفيف المستمرة الدورية مع نمط التدفئة الداخلية.سمك معين من مواد فيلم تلتصق بالدرامب من مواد وعاء سائل تحت الدرامبيتم نقل الحرارة إلى الجدار الداخلي للأسطوانة من خلال الأنابيب ومن ثم إلى الجدار الخارجي والفيلم المواد، لتبخير الرطوبة في فيلم المواد بحيث تجف المواد.المنتجات المجففة بعد ذلك يتم كشطها بواسطة شفرة مثبتة على سطح الاسطوانة، تسقط إلى ناقل دوامة تحت الشفرة، ويتم نقلها، وجمعها وتعبئتها.
خصائص المنتج
1كفاءة حرارية عالية. مبدأ نقل الحرارة في مجفف الأسطوانات هو توصيل الحرارة ويظل اتجاه التوصيل متطابقًا في دائرة التشغيل بأكملها.باستثناء فقدان الحرارة في الغطاء النهائي وفقدان الإشعاع، يمكن استخدام كل الحرارة لتبخر المواد الرطبة على جدار الأسطوانة. يمكن أن تصل الكفاءة إلى 70-80٪.
2مرونة العملية الكبيرة وتطبيق واسع. يمكن تعديل عوامل تجفيف مختلفة للمجفف، مثل تركيز سائل التغذية / سمك فيلم المواد،درجة حرارة وسيلة التدفئة، سرعة الدوران للطبل الخ التي يمكن أن تغير سرعة تجفيف المجفف تحت.فإنه يجلب الراحة الكبيرة للعمل الجاف ويجعلها قابلة للتطبيق لتجفيف المواد المختلفة وتلبية متطلبات مختلفة من الإنتاج.
3فترة تجفيف قصيرة فترة تجفيف المواد عادة ما تكون من 10 إلى 300 ثانية ، لذلك فهي مناسبة للمواد الحساسة للحرارة.يمكن أيضا أن تكون ضغط تخفيض تشغيل إذا وضعت في وعاء فراغ.
تدفق عملية المنتج
بعد إدخالها إلى الحافلة، تحت وظيفة الجاذبية سوف تسقط المواد الخام على ناقل الحزام وضعت تحتالجزء السفلي من الحافلة ، ومن ثم التي سوف يتم نقلها إلى آلة الفحص ، والجبار ، شريط وغيرها من المواد غير النظاميةسيتم فصل بعد الفحص، ويتم نقل الجزيئات المتساوية إلى نهاية تغذية المجفف (الأسطوانة الواحدةأو ثلاث أسطوانات مجفف سيتم اختيارها وفقا لظروف الخدمة) من قبل ناقل الحزام تحت آلة الفحص.نهاية المجفف متصلة بمصدر الحرارة والنهاية تفريغ متصلة أنابيب الهواء نبض.وضعت في فرن الارتفاع الساخن من أجل ضمان سلامة عملية التجفيف، للقضاء على ظاهرة الموادحرق في المجفف، والحرارة التي تمر من خلال الأنابيب سيتم تثبيتها بين فرن الطاقة الساخنة والمجفف كما قسممن العازل الحراري. سيتم جلب المواد في أنبوب نبض معدل التحويل بعد تجفيفأول مرة داخل المجفف، والتي سوف تكون في شكل غلي معلقة في قطر كبير من أنبوب نبض، ثمسيتم تجفيفها بسرعة بعد الاتصال مع الرياح الحرارية الصادرة من المجفف. وسيتم دفع المواد من نبضأنبوب بواسطة الرياح القوية ونقلها إلى مجمع الإعصار في المرحلة الأولى عندما يصل محتوى المياه إلى متطلبات التصميم ، و80٪ من المواد المجففة سيتم جمعها، ومن ثم الحصول على في مرحلة الثانية الجزر بعد مرورها من خلالمروحة المسار لجمع المواد المتبقية. يمكن استبدال مجمع الإعصار في المرحلة الثانية بجهاز جمع الغبار من نوع الكيس.
تطبيق المنتج
المسحوق والجسيمات:الرمال والحجر الجيري والحجارة والطين والكعك المرشح المعدني والفحم وكبريت الحديد والكعك المرشح والرماد الطائر والجبس الخ
مواد رطبة ولزجة:خاد الفحم، خاد مياه الصرف الصحي، البنتونيت، الكالين، الخ
مادة فاسدة:مصانع الاصطناعات الحبوب، الأسمدة، السماد الحيواني، الخث، الخ.
مادة الكتلة الحيوية:غبار الخشب، شظايا الخشب، الخ
المعلمات التقنية
| البند | القدرة الإنتاجية ((t/h) | الثورة ((r/min) | قوة المحرك ((kw) | زاوية التثبيت | مؤقتة |
| Ø1.0x5.0 | 0.5-12 | 0.6-6 | 4 | 3-5 | < 1.5% |
| Ø1.2x6-10 | 1.5-3 | 0.6-6 | 5.5 | 3-5 | < 1.5% |
| Ø1.5x12-18 | ثلاثة خمسة5 | 0.6-6 | 15 | 3-5 | < 1.5% |
| Ø1.8x12-18 | خمسة ستة5 | 0.6-6 | 18.5 | 3-5 | < 1.5% |
| Ø2.2x12-22 | 7-12 | 0.6-6 | 22 | 3-5 | < 1.5% |
| Ø2.4x15-20 | 9-15 | 0.6-6 | 30 | 3-5 | < 1.5% |
| Ø3.0x25 | 16 | 0.6-6 | 55 | 3-5 | < 1.5% |
مخطط تدفق المنتج

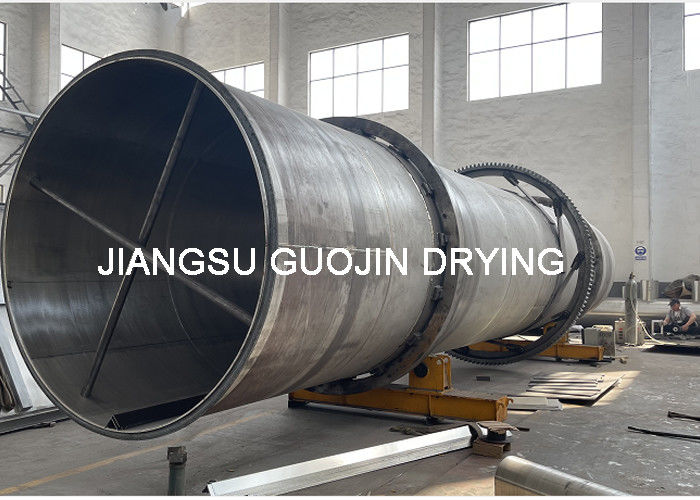

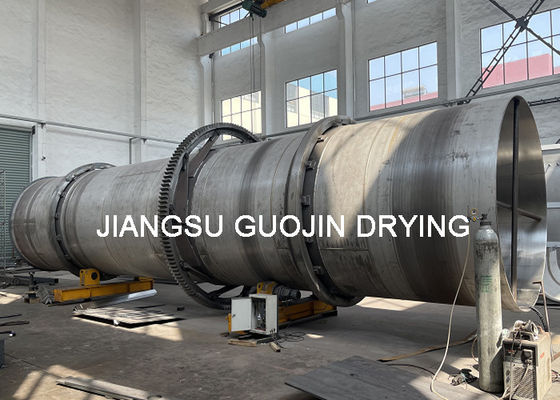

عرض الإنتاج
الكهرباء، البخار، الغاز الطبيعي أو غيرها
