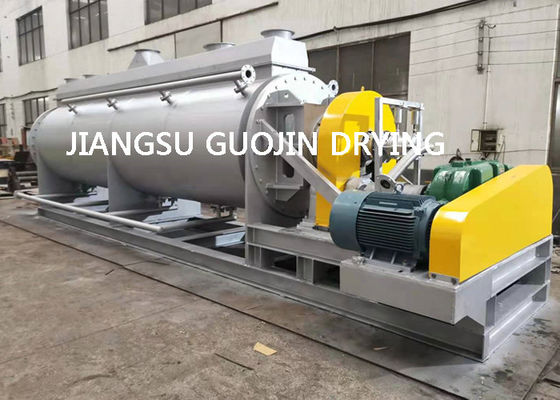

15KW نقل الطاقة الصناعية معدات التجفيف المجفف المجذاف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | HPD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 15KW Transmission Power Industrial Drying Equipment Hollow Paddle Dryer | Application: | Industry Processing, Chemical processing,Pharmaceutical processing |
|---|---|---|---|
| Heat transfer area: | 35M2 | Effective volume: | 2.2M3 |
| Material: | Stainless steel , carbon steel | Heating source: | Thermal Oil or Steam |
| Rotating speed: | 5-10RPM | Transmission power: | 15KW |
| إبراز: | 15KW معدات التجفيف الصناعية,معدات التجفيف الصناعية المجوفة المجوفة,مجفف المجذاف بالزيت الحراري |
||
منتوج وصف
طاقة نقل 15 كيلوواط معدات تجفيف صناعية مجفف مجفف المراوح
مجفف المراوح هو نوع من المجفف المضطرب منخفض السرعة مع اللب المضطرب داخل المعدات لجعل المواد الرطبة تتواصل بشكل كامل مع حامل الحرارة والسطح الساخن تحت تحريك المراوح ،لتحقيق الغرض من التجفيف. الهيكل عادة ما يكون أفقيا، محور مزدوج أو أربعة محورات. يتم تقسيم مجفف المراوح إلى نوع الهواء الساخن ونوع التوصيل.نوع الهواء الساخن هو من خلال حامل الحرارة (مثل الهواء الساخن) والمواد التي يجب تجفيف الاتصال والجفاف.
البنية مقدمة

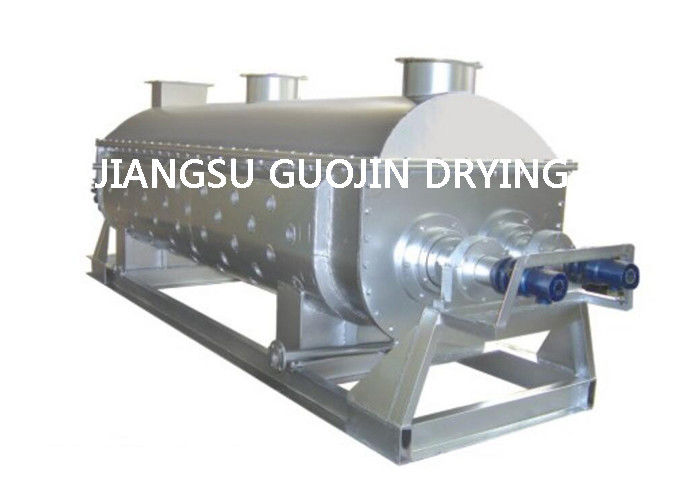

الهيكل الرئيسي هو قذيفة على شكل W مع سترة ، وهي مجهزة بزوج من العمود الفارغ ذو الدوران المنخفض السرعة. يتم لحام عدد من شفرات الخلط على العمود.السترة و شفرات الخلط المجوفة كلها مجهزة بحاملات الحرارة، والسطحين التدفئة تسخين المواد في نفس الوقت.عادة ما يتم تغذية ناقل الحرارة من وسط المجفف وتفريغها من الجانب الآخر من خلال سطح طبقة المواد في الحالة المثيرة.
يتم ترتيب الشفرات المجوفة على شكل ورق على الشعاع المجوف ، وتتدفق الوسط الحراري من خلال الشفرات من خلال الشعاع المجوف. وحدة الحجم الفعلي لديها مساحة نقل الحرارة كبيرة.درجة حرارة الوسط الحراري تتراوح من -40 درجة مئوية إلى 320 درجة مئوية ، والتي يمكن أن تكون بخار الماء أو نوع سائل: مثل الماء الساخن ، زيت نقل الحرارة ، الخ.التسخين غير المباشر لا يحمل الهواء لإزالة الحرارةيتم استخدام الحرارة لتسخين المواد. الخسارة الحرارية هي فقط تبديد الحرارة إلى البيئة من خلال طبقة العزل في جسم المفاعل.سطح نقل الحرارة من شكل شفرة الوتيرة له وظيفة التنظيف الذاتيالحركة النسبية لجسيمات المواد والسطح على شكل سكين يمكن أن تغسل من المواد المرفقة على السطح على شكل سكين،بحيث يتم الحفاظ على سطح نقل الحرارة نظيفة في الحركة في كل وقت.
يتم ترتيب الشفرات المجوفة على شكل ورق على الشعاع المجوف ، وتتدفق الوسط الحراري من خلال الشفرات من خلال الشعاع المجوف. وحدة الحجم الفعلي لديها مساحة نقل الحرارة كبيرة.درجة حرارة الوسط الحراري تتراوح من -40 درجة مئوية إلى 320 درجة مئوية ، والتي يمكن أن تكون بخار الماء أو نوع سائل: مثل الماء الساخن ، زيت نقل الحرارة ، الخ.التسخين غير المباشر لا يحمل الهواء لإزالة الحرارةيتم استخدام الحرارة لتسخين المواد. الخسارة الحرارية هي فقط تبديد الحرارة إلى البيئة من خلال طبقة العزل في جسم المفاعل.سطح نقل الحرارة من شكل شفرة الوتيرة له وظيفة التنظيف الذاتيالحركة النسبية لجسيمات المواد والسطح على شكل سكين يمكن أن تغسل من المواد المرفقة على السطح على شكل سكين،بحيث يتم الحفاظ على سطح نقل الحرارة نظيفة في الحركة في كل وقت.
تطبيق المنتج
• يمكن تجفيف المواد من مثل الصناعات الطبية والغذائية والكيميائية، الخ.
• مناسبة للدسم، خليط مثل المعجون أو المواد الخام للطاقة.
• مادة استشعار درجة الحرارة التي تتطلب الجفاف في درجة حرارة منخفضة.
• المواد الخام السهلة للاكسدة أو الانفجار ولديها تهيج قوي أو سام.
• طلب استرداد المذيب العضوي.
المعلمات التقنية
| النموذج | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحة نقل الحرارة ((م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| الحجم الفعلي ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| نطاق السرعة ((دورات في الدقيقة) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قوة الحركة ((كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض الجهاز ((م)) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| العرض الإجمالي ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول المعدات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| الطول الإجمالي ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع المركز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| الطول الإجمالي للمعدات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
عرض المنتجات
