مجفف المجذاف ذو الشفرات المجوفة المستمر لنزح المياه من الحمأة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | HPD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 1.09M3 Effective Volume Continuous Hollow Blade Paddle Dryer For Sludge Dewatering | Application: | Industry Processing, Chemical processing,Pharmaceutical processing |
|---|---|---|---|
| Heat transfer area: | 18 M2 | Effective volume: | 1.09 M3 |
| Material: | Stainless steel , carbon steel | Heating source: | Thermal Oil or Steam |
| Rotating speed: | 5-20 RPM | Transmission power: | 7.5 KW |
| إبراز: | المجفف الفراغ ذو الشفرة المجوفة,مجفف المجذاف المستمر بالفراغ,آلة تجفيف تجفيف الحمأة بالفراغ |
||
منتوج وصف
1.09M3 كمية فعالة مجففة مستمرة شفرة مجوفة للجفاف
خطوط كثيفة مع شفرة مجوفة على شكل سكين شفرات مجوفة، وسيلة الحرارة من خلال التدفق المحوري المجوف من خلال الشفرات، وحدة الحجم الفعلي لمنطقة كبيرة جدا لنقل الحرارة،درجة حرارة متوسطة من -40°C إلى 320°Cيمكن أن يكون بخار الماء، ويمكن أيضا أن يكون من النوع السائل: مثل الماء، النفط وهلم جرا. التسخين التوصيلي غير المباشر، لا يحمل الهواء الحرارة، يتم استخدام الحرارة في البيئة، طبقة العزل الحراري.جزيئات المواد السطحية على شكل كيس وتأثير الغسيل الحركة النسبية، لغسل بعيدا المواد المرفقة سطح الكين، حتى في التشغيل قد حافظت على سطح نقل الحرارة صافية.غلاف الترتيبات العامة لـ 2-4 عمود تحريك مجوف. القشرة مع غطاء مغلق مع الغطاء لمنع تسرب الغبار وتجميع المواد، مواد بخار المذيب. وضع والخروج سحب كتلة، لضمان مستوى عال من المواد،بحيث يتم تغطية سطح نقل الحرارة بالكامل بالموادتسخين الوسيط من خلال المفصل roraty ، والمرور من خلال سترة القشرة ومدخل التحريك المجوف ،الشعاع المجوف يخلط حسب نوع الوسائط الحرارية لديها هياكل داخلية مختلفة لضمان أفضل نقل الحرارة.
البنية مقدمة
الهيكل الرئيسي هو قذيفة على شكل W مع سترة ، وهي مجهزة بزوج من العمود الفارغ ذو الدوران المنخفض السرعة. يتم لحام عدد من شفرات الخلط على العمود.السترة و شفرات الخلط المجوفة كلها مجهزة بحاملات الحرارة، والسطحين التدفئة تسخين المواد في نفس الوقت.عادة ما يتم تغذية ناقل الحرارة من وسط المجفف وتفريغها من الجانب الآخر من خلال سطح طبقة المواد في الحالة المثيرة.
يتم ترتيب الشفرات المجوفة على شكل ورق على الشعاع المجوف ، وتتدفق الوسط الحراري من خلال الشفرات من خلال الشعاع المجوف. وحدة الحجم الفعلي لديها مساحة نقل الحرارة كبيرة.درجة حرارة الوسط الحراري تتراوح من -40 درجة مئوية إلى 320 درجة مئوية ، والتي يمكن أن تكون بخار الماء أو نوع سائل: مثل الماء الساخن ، زيت نقل الحرارة ، الخ.التسخين غير المباشر لا يحمل الهواء لإزالة الحرارةيتم استخدام الحرارة لتسخين المواد. الخسارة الحرارية هي فقط تبديد الحرارة إلى البيئة من خلال طبقة العزل في جسم المفاعل.سطح نقل الحرارة من شكل شفرة الوتيرة له وظيفة التنظيف الذاتيالحركة النسبية لجسيمات المواد والسطح على شكل سكين يمكن أن تغسل من المواد المرفقة على السطح على شكل سكين،بحيث يتم الحفاظ على سطح نقل الحرارة نظيفة في الحركة في كل وقت.
يتم ترتيب الشفرات المجوفة على شكل ورق على الشعاع المجوف ، وتتدفق الوسط الحراري من خلال الشفرات من خلال الشعاع المجوف. وحدة الحجم الفعلي لديها مساحة نقل الحرارة كبيرة.درجة حرارة الوسط الحراري تتراوح من -40 درجة مئوية إلى 320 درجة مئوية ، والتي يمكن أن تكون بخار الماء أو نوع سائل: مثل الماء الساخن ، زيت نقل الحرارة ، الخ.التسخين غير المباشر لا يحمل الهواء لإزالة الحرارةيتم استخدام الحرارة لتسخين المواد. الخسارة الحرارية هي فقط تبديد الحرارة إلى البيئة من خلال طبقة العزل في جسم المفاعل.سطح نقل الحرارة من شكل شفرة الوتيرة له وظيفة التنظيف الذاتيالحركة النسبية لجسيمات المواد والسطح على شكل سكين يمكن أن تغسل من المواد المرفقة على السطح على شكل سكين،بحيث يتم الحفاظ على سطح نقل الحرارة نظيفة في الحركة في كل وقت.
مصادر الحرارة ((درجة الحرارة عند 180oC - 250oC)
التدفئة بالبخار
يدخل البخار إلى العمود المجوف من خلال مفصل دوار ويتم توزيعه بالتساوي على جميع المراوح. يتم إزالة التكثيف مع كل ثورة.
تسخين بالزيت الساخن ((سائل الحرارة)
يدخل النفط الساخن (السائل الحراري) و يخرج من العمود المجوف من خلال مفصل دوار. الضغط من مضخة الإمداد يدفع السائل من خلال الدراجات المجوفة.
تطبيق المنتج
• يمكن تجفيف المواد من مثل الصناعات الطبية والغذائية والكيميائية، الخ.
• مناسبة للدسم، خليط مثل المعجون أو المواد الخام للطاقة.
• مادة استشعار درجة الحرارة التي تتطلب الجفاف في درجة حرارة منخفضة.
• المواد الخام السهلة للاكسدة أو الانفجار ولديها تهيج قوي أو سام.
• طلب استرداد المذيب العضوي.
المعلمات التقنية
| النموذج | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحة نقل الحرارة ((م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| الحجم الفعلي ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| نطاق السرعة ((دورات في الدقيقة) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قوة الحركة ((كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض الجهاز ((م)) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| العرض الإجمالي ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول المعدات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| الطول الإجمالي ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع المركز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| الطول الإجمالي للمعدات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

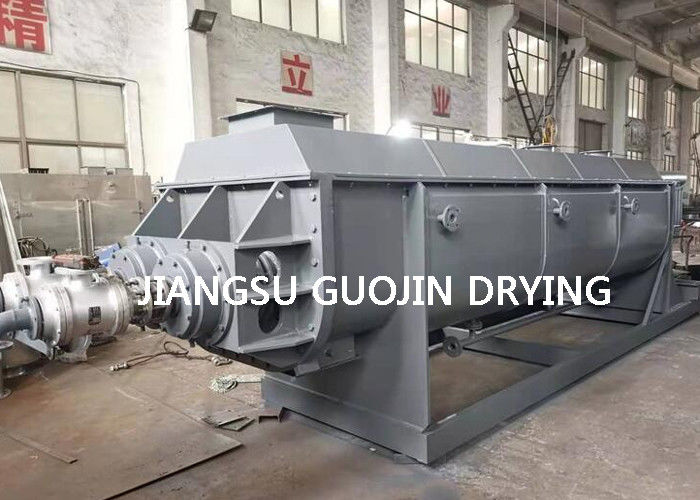

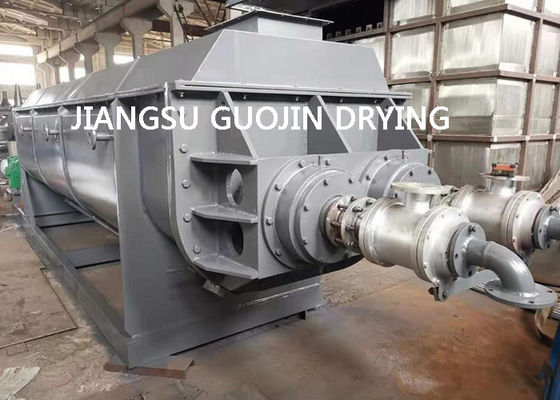

عرض المنتجات
