نظام النقل الهوائي ذو الطور الكثيف المختوم
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | DPCS-2.0 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 30 مجموعة في الشهر |
|
معلومات تفصيلية |
|||
| Product Name: | pneumatic transport system Tube Conveyor Dense Phase Pneumatic Conveying System | Model: | DPCS-2.0 |
|---|---|---|---|
| Body Inner diameter volume: | 1400MM | Total volume: | 2.0M3 |
| Max. design pressure: | 0.78 Mpa | Operation pressure: | Basis on the conveying distance |
| Max. conveying distance: | <1000 M | Outlet conveying diameter: | DN100 |
| Air consumption: | 5-10 m3/min | ||
| إبراز: | نظام النقل الهوائي ذو المرحلة الكثيفة,نظام النقل الهوائي PLC,نظام النقل الهوائي المختوم 500 متر |
||
منتوج وصف
نظام النقل الهوائي ناقل الأنابيب نظام النقل الهوائي
نظام النقل الهوائي ذو المرحلة الكثيفةتطبق خصيصا على مجموعة متنوعة من الغبار النقل المغلق لمسافات طويلة؛ مسافة النقل التكيفية تعادل 50-500 متر، مواد النقل: الرماد الطائر، مسحوق الجير، الاسمنت،مسحوق الألومنيوم، مسحوق معدني، غبار المنشار، القش وهلم جرا. المعدات بسيطة، مع مساحة احتلال صغيرة، فإنه يمكن أن تستخدم بالكامل من المساحة، ويمكن أن تكون خطوط الأنابيب تخطيط مرنة،بحيث يكون تكوين معدات المصنع أكثر عقلانيةإعداد النظام مكتمل، PLC مجموعة التحكم في النظام بأكمله، التشغيل الآلي بالكامل، وصيانة سهلة.
1أنظمة النقل الهوائية اقتصادية نسبيا لتركيب وتشغيل
2أنظمة النقل الهوائي مغلقة تماما وإذا لزم الأمر يمكن أن تعمل بالكامل دون أن تتلامس الأجزاء المتحركة مع المادة المنقولة.كونها مغلقة هناك فوائد النظافة والنظافة
3نظام النقل الهوائي يمكن أن ينقل المنتج إلى أي مكان مع الأنابيب.
4توفر أنظمة النقل الهوائي تخفيض كبير في تكلفة رأس المال لنقل المسافات الطويلة.
5. PLC التشغيل الآلي الكامل
6أنظمة النقل الهوائي مناسبة بشكل أفضل للتعامل مع مسحوق من الناقل الميكانيكي لأن قنوات النقل
المستخدمة في ناقلات الهواء المضغوط مغلقة تماما.
7يمكن تصميم الناقلات الهوائية لنقل المنتجات بين مستويات الأرض وحول الزوايا الصعبة.
8يتكون النظام بأكمله من مصدر الهواء المضغوط، وعاء هوائي، ومركز التحكم، والأنابيب الناقلة وخزن الرماد.
مبدأ العمل
في عملية التغذية ، يتم إدخال المواد إلى خزان الإرسال من خلال صمام الفراشة المزدوج أو صمام الفراشة التوسعي ، ويتم إطلاق الهواء المستبدل من خلال صمام العادم ،مما يجعل التغذية أسهل ويقضي على الضغط العكسي الذي يعيق تدفق الموادعندما يكون خزان الإرسال ممتلئًا (حتى 90٪ من حجم الخزان المشار إليه بواسطة عداد المستوى) ، يتم إغلاق صمام التغذية وصمام العادم وإغلاقه في نفس الوقت.يتم إضافة الهواء المضغوط إلى الجزء العلوي من خزان الإرسال من خلال صمام المدخل، ويتم خلط الهواء المضغوط المضاف مع المواد. عندما يصل الضغط في الخزان إلى القيمة المحددة ، سيتم فتح صمام التفريغ السفلي تلقائيًا ،ثم سيتم ضغط جميع أنابيب النقل المادة يتم نقلها في شكل مدمج حتى يتم تفريغ المادةعندما ينخفض الضغط في خزان الإرسال إلى الصفر، يتم إغلاق إمدادات الهواء الهوائي، ويتم تفريغ كمية صغيرة من الغاز المتبقي من خزان الإرسال وخط أنابيب النقل.
خصائص المنتج
1ضغط نقل عالي، يصل إلى 0.5MPa، لتحقيق نقل مسحوق لمسافات طويلة (100-300m)
2معدل تدفق منخفض ونسبة غاز صلب عالية واستهلاك غاز منخفض
3المادة لديها القدرة على التكيف عالية والتنوع، ولها تأثير ضئيل على نوعية المادة في العملية، والتي يمكن أن تلبي نقل المواد الهشة والقوية الهشاشة.
4يمكن تحقيق نقطة واحدة إلى تغذية متعددة النقاط
معايير المنتج
| النموذج | DPCS-2.0 |
| الجسم القطر الداخلي ((ملم) | 1400 |
| الحجم الإجمالي ((M3) | 2.0 |
| مادة الجسم | Q235-B |
| درجة حرارة العملية ((oC) | < 120 |
| ضغط التصميم القصوى ((Mpa) | 0.78 |
| ضغط التشغيل ((Mpa) | 0.2-0.5 ((بناء على مسافة النقل) |
| المسافة القصوى للنقل ((m) | < 1000 |
| قطر ناقل المخرج | DN100 |
| استهلاك الهواء ((m3/min) | 5-10 |
تكوين الهيكل

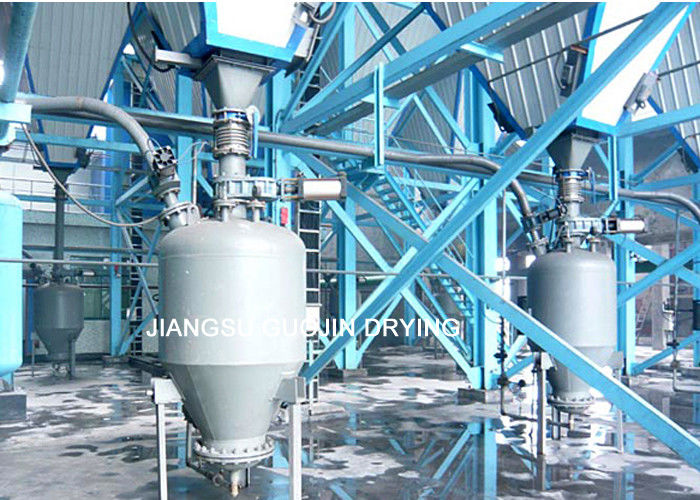

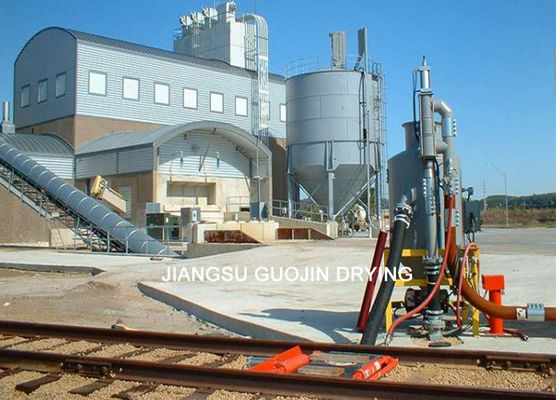

صورة المنتج
