نظام نقل هوائي المرحلة الكثيفة للمواد السائبة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | DPCS-1.5 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسي |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 30 مجموعة في الشهر |
|
معلومات تفصيلية |
|||
| Product Name: | Bulk Material Dense-Phase Pneumatic Conveying Machinery Transfer System | Model: | DPCS-1.5 |
|---|---|---|---|
| Body Inner diameter volume: | 1200MM | Total volume: | 1.5m3 |
| Operation Temperature: | <120degree | Max. design pressure: | 0.78Mpa |
| Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
| Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
| إبراز: | نظام النقل الهوائي للمواد السائبة,نظام نقل هوائي بحجم 1.5 م 3,نظام نقل الطور الكثيف Q235B |
||
منتوج وصف
نظام نقل آلات نقل المواد السائبة ذات المرحلة الكثيفة
نظام النقل الهوائي ذو المرحلة الكثيفةتطبق خصيصا على مجموعة متنوعة من الغبار النقل المغلق لمسافات طويلة؛ مسافة النقل التكيفية تعادل 50-500 متر، مواد النقل: الرماد الطائر، مسحوق الجير، الاسمنت،مسحوق الألومنيوم، مسحوق معدني، غبار المنشار، القش وهلم جرا. المعدات بسيطة، مع مساحة احتلال صغيرة، فإنه يمكن أن تستخدم بالكامل من المساحة، ويمكن أن تكون خطوط الأنابيب تخطيط مرنة،بحيث يكون تكوين معدات المصنع أكثر عقلانيةإعداد النظام مكتمل، PLC مجموعة التحكم في النظام بأكمله، التشغيل الآلي بالكامل، وصيانة سهلة.
مبدأ العمل
في عملية التغذية ، يتم إدخال المواد إلى خزان الإرسال من خلال صمام الفراشة المزدوج أو صمام الفراشة التوسعي ، ويتم إطلاق الهواء المستبدل من خلال صمام العادم ،مما يجعل التغذية أسهل ويقضي على الضغط العكسي الذي يعيق تدفق الموادعندما يكون خزان الإرسال ممتلئًا (حتى 90٪ من حجم الخزان المشار إليه بواسطة عداد المستوى) ، يتم إغلاق صمام التغذية وصمام العادم وإغلاقه في نفس الوقت.يتم إضافة الهواء المضغوط إلى الجزء العلوي من خزان الإرسال من خلال صمام المدخل، ويتم خلط الهواء المضغوط المضاف مع المواد. عندما يصل الضغط في الخزان إلى القيمة المحددة ، سيتم فتح صمام التفريغ السفلي تلقائيًا ،ثم سيتم ضغط جميع أنابيب النقل المادة يتم نقلها في شكل مدمج حتى يتم تفريغ المادةعندما ينخفض الضغط في خزان الإرسال إلى الصفر، يتم إغلاق إمدادات الهواء الهوائي، ويتم تفريغ كمية صغيرة من الغاز المتبقي من خزان الإرسال وخط أنابيب النقل.
خصائص المنتج
1) مناسبة للنقل المنتشر من مكان إلى عدة أماكن. أي أن نقطة التغذية واحدة ، ويمكن أن تكون نقطة التفريغ واحدة أو أكثر.
2) مقارنة بنوع الشفط ، يمكن زيادة التركيز و مسافة النقل بشكل كبير.
3) في ظل حالة الضغط الإيجابي ، يتم إزالة المواد بسهولة من منفذ التفريغ ، لذلك هيكل منفصل ومحطم بسيط ،وبشكل عام ليس هناك حاجة لإغلاق الهواء.
4) جهاز تنفيس أو ضاغط هواء في الطرف الأول من النظام، يتطلب مستوى منخفض من تنقية الهواء.
5) تحت الضغط الإيجابي ، ليس من السهل دخول المواد إلى أنبوب النقل ، لذلك فإن هيكل جهاز التغذية أكثر تعقيدا.
6) المادة تمر في الأنابيب المغلقة، لا تثير الغبار، والبيئة نظيفة ونظيفة.
7) انخفاض استهلاك الطاقة وانخفاض الضوضاء.
8) تخطيط خط الأنابيب مرن ويغطي مساحة صغيرة.
9) يمكن أن يكون نقل لمسافات طويلة، حتى أكثر من 500 متر.
معايير المنتج
| النموذج | DPCS-15 |
| الجسم القطر الداخلي ((ملم) | 1200 |
| الحجم الإجمالي ((M3) | 1.5 |
| مادة الجسم | Q235-B |
| درجة حرارة العملية ((oC) | < 120 |
| ضغط التصميم القصوى ((Mpa) | 0.78 |
| ضغط التشغيل ((Mpa) | 0.2-0.5 ((بناء على مسافة النقل) |
| المسافة القصوى للنقل ((m) | < 1000 |
| قطر ناقل المخرج | DN100 |
| استهلاك الهواء ((m3/min) | 5-10 |
تكوين الهيكل

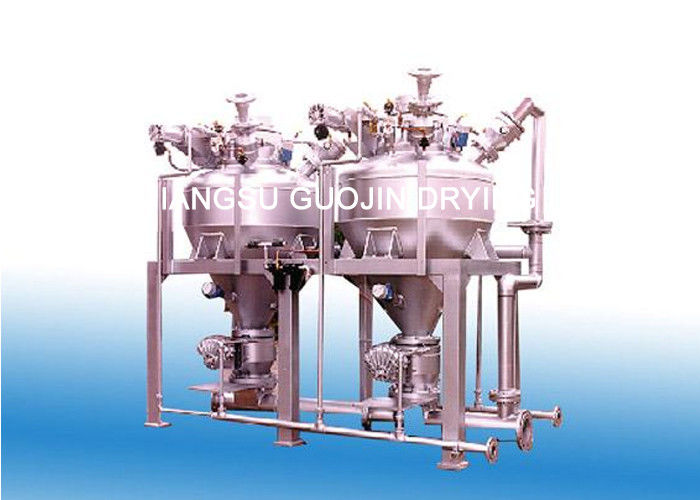

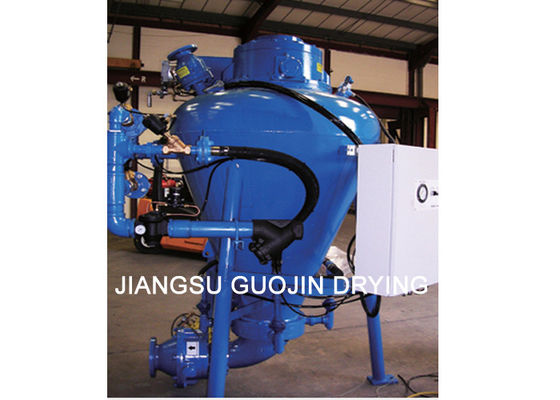

صورة المنتج
