معدات التجفيف المجذاف المجذاف للتسخين غير المباشر للزيت الحراري للحمأة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CHPD-180 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Thermal Oil Indirect-Heating Vacuum Paddle Dryer Equipment For Sludge | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Model type: | CHPD-180 | إصدار الشهادات: | ISO9001 |
| Heat transfer area: | 180M2 | Effective volume: | ~20M3 |
| Material: | Stainless steel or carbon steel | Heating source: | Steam or Thermal oil |
| rotating speed: | 1~8 rpm | ||
| إبراز: | مجفف مجداف الفراغ بالتسخين غير المباشر,مجفف المجذاف بالزيت الحراري بالزيت الحراري 20 دورة في الدقيقة,آلة تجفيف الحمأة بالفراغ |
||
منتوج وصف
معدات تجفيف المياه الحرارية بالزيت الغير مباشر
يتكون مجفف الدراجة من عمودين دواريين مع الدراجات المزدوجة ، وغرفة تجفيف مغطاة ، ومحرك محرك وإطار دعم.يتم الانتهاء من عملية التجفيف في غرفة التجفيف المغلقة لمنع التلوث.
مجفف المراوح هو معالج جفاف التسخين غير المباشر. يمكن أن تكون وسيلة الحرارة البخار أو الماء الساخن أو الزيت الحراري الذي يمكن أن يتدفق من خلال الشهود المجوفة والجفاف عن طريق المفاصل الدورية،وكذلك غرفة تجفيف مغطاةيتم إدخال المواد الرطبة بالتساوي إلى غرفة التجفيف بواسطة تغذية المسمار.يتم خلط المادة الرطبة بالكامل وتحريكها للتواصل مع السطح الساخن والتحرك نحو التفريغ وتحويل الحرارة يحدث والرطوبة تتبخر بسرعة.
- نعم
مبدأ عمل المنتج
سلسلة CHPD مجفف الملاحة / المعالج هي أجهزة نقل حراري غير مباشر عالية الكفاءة ، تتحرك ميكانيكياً ، والتي تضيف أو تزيل الحرارة من كتلة العملية. يتم استخدامها للجفاف ، والتدفئة ،التبريد، البسترة، التبلور، وتفاعل المعجونات، الكعك، المساحيق، والحبيبات.
يمكن معالجة غازات العادم بواسطة إعصار ومكثف ومكنس لتقليل تلوث الهواء بشكل كبير.يحتوي على المذيبات العضوية التي تحتاج إلى استرداد، تصميم فراغ متاح.
لتبخير كيلوغرام واحد من المياه يتطلب فقط حوالي 1.2 كيلوغرام من البخار لمواد السماد.
ميزة المنتج
- سهل التشغيل
-تتطلب القليل من الاهتمام
- أدوات بسيطة تراقب العملية
- كفاءة عالية
- كمية غازات منخفضة
تكلفة صيانة منخفضة
- مصممة للدوران العكسي العالي وسرعة العمل المنخفضة
- تصميم بسيط ودائم لسهولة وصيانة قليلة
- لا أجزاء داخلية للتعديل أو الحفاظ
- لا اتصال معدن إلى معدن
- تم تصميم العمود، محامل كتلة الوسادة، ومكونات القيادة لفترة طويلة من الحياة في ظل ظروف معادية، وضمان سلامة ميكانيكية طويلة الأجل
- الإطار القوي يدعم محامل كتلة الوسادة
- صناديق الحشوة المطهرة بالدهون
تكلفة تركيب منخفضة
- مصممة مع هيكل ضيق
- نظام غاز صغير
- إزالة العمود العمودي يقلل من متطلبات حجم المبنى
الميزة التقنية
1) كفاءة حرارية عالية يمكن أن تصل إلى 95%
2) لا تلامس وسيلة نقل الحرارة المنتج.
3) لا يستخدم الغاز لنقل المنتج. تدفق الغاز الخارجي ضئيل.
4) التحكم الدقيق في درجة الحرارة
5) جودة منتج موحدة، من خلال خلط وتحريك المنتج
6) عملية مستمرة على أساس مرة واحدة
7) نسبة مساحة نقل الحرارة الكبيرة إلى حجم العملية - مساحة أرضية مخفضة
8) سهلة التشغيل، تتطلب القليل من الاهتمام
9) أكثر أمانا من التجفيف المباشر عند معالجة المواد القابلة للاشتعال
10) تصميم بسيط ودائم لسهولة وصيانة قليلة
11) العمود المزدوج المتناوب مع أقراص التداخل الفريدة تنتج خلطًا وثيقًا ونقلًا متساوًا للحرارة ومعدل نقل حرارة عالية وتأثير تنظيف ذاتي.يتم تحقيق نسبة كبيرة من منطقة نقل الحرارة إلى الحجم من خلال استخدام أقراص مجوفة وعاء معطفالنتيجة هي آلة مضغوطة مع احتياجات مساحة أقل وتكلفة تركيب أقل.
12) محركات تجفيف المواد من سلسلة CHPD ، بغض النظر عن خصائصها في التعامل. يمكن نقل المواد اللزجة والمعلبة.تكييف المواد الغذائية مسبقاً عن طريق خلطها بالمنتج المجفف المعاد تدويره، لجعلها قابلة للنقل ، ليست مطلوبة. وهذا يؤدي إلى انخفاض في رأس المال وتكاليف التشغيل والصيانة.
تطبيق المنتج
تم استخدام مجفف الشفرة بنجاح في الأغذية والكيمياء والبتروكيماويات والصبغات والحافة الصناعية ومجالات أخرى.ميزات الخلط تجعلها تتمكن من إكمال عمليات الوحدة التالية: الحرقة (درجة الحرارة المنخفضة) ، التبريد، التجفيف (استرداد المذيب) ، التسخين (ذوبان) ، الاستجابة والتعقيم.زيادة الحجم الفعلي لكل وحدة مساحة من نقل الحرارة، مما يقلل من وقت المعالجة. أسطح نقل الحرارة في شكل شفرة ذات وظيفة التنظيف الذاتي. ميزات خلط الضغط - التوسع تجعل المادة مختلطة بشكل موحد.المواد على طول المحور في حركة "تدفق الشاشة"، في المنطقة المحورية، درجة حرارة المادة، الرطوبة، خلط درجة صغيرة جدا من التدرج.
المعلمات التقنية
| النموذج | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحة نقل الحرارة ((م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| الحجم الفعلي ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| نطاق السرعة ((دورات في الدقيقة) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قوة الحركة ((كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض الجهاز ((م)) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| العرض الإجمالي ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول المعدات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| الطول الإجمالي ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع المركز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| الطول الإجمالي للمعدات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
مخطط للهيكل

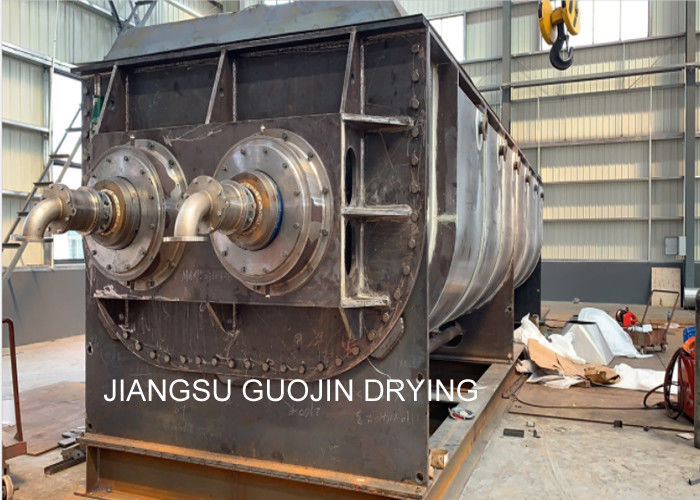

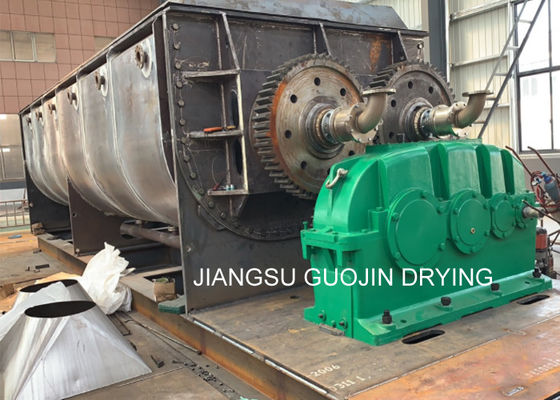

عرض المنتجات
