صناعة مياه الصرف الصحي مزدوجة شافت فراغ مجذاف مجفف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CHPD-200 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Sewage Industry Double-Shaft Vacuum Hollow Paddle Dryer | Application: | Industry Processing, Chemical processing |
|---|---|---|---|
| Model type: | CHPD-200 | إصدار الشهادات: | ISO9001 |
| Heat transfer area: | 200 M2 | Effective volume: | ~20 M3 |
| Material: | Stainless steel | Heating source: | Thermal oil |
| rotating speed: | 1-8rpm | ||
| إبراز: | مجفف المجذاف المجوف ذو العمود المزدوج,مجفف المجذاف المجوف لصناعة مياه الصرف الصحي,مجفف الفراغ الصناعي ISO9001 |
||
منتوج وصف
صناعة مياه الصرف الصحي
يتكون مجفف الدراجة من عمودين دواريين مع الدراجات المزدوجة ، وغرفة تجفيف مغطاة ، ومحرك محرك وإطار دعم.يتم الانتهاء من عملية التجفيف في غرفة التجفيف المغلقة لمنع التلوث.
مجفف المراوح هو معالج جفاف التسخين غير المباشر. يمكن أن تكون وسيلة الحرارة البخار أو الماء الساخن أو الزيت الحراري الذي يمكن أن يتدفق من خلال الشهود المجوفة والجفاف عن طريق المفاصل الدورية،وكذلك غرفة تجفيف مغطاةيتم إدخال المواد الرطبة بالتساوي إلى غرفة التجفيف بواسطة تغذية المسمار.يتم خلط المادة الرطبة بالكامل وتحريكها للتواصل مع السطح الساخن والتحرك نحو التفريغ وتحويل الحرارة يحدث والرطوبة تتبخر بسرعة.
مبدأ عمل المنتج
سلسلة CHPD مجفف الملاحة / المعالج هي أجهزة نقل حراري غير مباشر عالية الكفاءة ، تتحرك ميكانيكياً ، والتي تضيف أو تزيل الحرارة من كتلة العملية. يتم استخدامها للجفاف ، والتدفئة ،التبريد، البسترة، التبلور، وتفاعل المعجونات، الكعك، المساحيق، والحبيبات.
الميزة التقنية
1) كفاءة حرارية عالية يمكن أن تصل إلى 95%
2) لا تلامس وسيلة نقل الحرارة المنتج.
3) لا يستخدم الغاز لنقل المنتج. تدفق الغاز الخارجي ضئيل.
4) التحكم الدقيق في درجة الحرارة
5) جودة منتج موحدة، من خلال خلط وتحريك المنتج
6) عملية مستمرة على أساس مرة واحدة
7) نسبة مساحة نقل الحرارة الكبيرة إلى حجم العملية - مساحة أرضية مخفضة
8) سهلة التشغيل، تتطلب القليل من الاهتمام
9) أكثر أمانا من التجفيف المباشر عند معالجة المواد القابلة للاشتعال
10) تصميم بسيط ودائم لسهولة وصيانة قليلة
11) العمود المزدوج المتناوب مع أقراص التداخل الفريدة تنتج خلطًا وثيقًا ونقلًا متساوًا للحرارة ومعدل نقل حرارة عالية وتأثير تنظيف ذاتي.يتم تحقيق نسبة كبيرة من منطقة نقل الحرارة إلى الحجم من خلال استخدام أقراص مجوفة وعاء معطفالنتيجة هي آلة مضغوطة مع احتياجات مساحة أقل وتكلفة تركيب أقل.
مصادر الحرارة ((درجة الحرارة عند 180oC - 250oC)
التدفئة بالبخار
يدخل البخار إلى العمود المجوف من خلال مفصل دوار ويتم توزيعه بالتساوي على جميع المراوح. يتم إزالة التكثيف مع كل ثورة.
تسخين بالزيت الساخن ((سائل الحرارة)
يدخل النفط الساخن (السائل الحراري) و يخرج من العمود المجوف من خلال مفصل دوار. الضغط من مضخة الإمداد يدفع السائل من خلال الدراجات المجوفة.
تطبيق المنتج
تم استخدام مجفف الشفرة بنجاح في الأغذية والكيمياء والبتروكيماويات والصبغات والحافة الصناعية ومجالات أخرى.ميزات الخلط تجعلها تتمكن من إكمال عمليات الوحدة التالية: الحرقة (درجة الحرارة المنخفضة) ، التبريد، التجفيف (استرداد المذيب) ، التسخين (ذوبان) ، الاستجابة والعقمة.زيادة الحجم الفعلي لكل وحدة مساحة من نقل الحرارة، مما يقلل من وقت المعالجة. أسطح نقل الحرارة في شكل شفرة ذات وظيفة التنظيف الذاتي. ميزات خلط الضغط - التوسع تجعل المادة مختلطة بشكل موحد.المواد على طول المحور في حركة "تدفق الشاشة"، في المنطقة المحورية، درجة حرارة المادة، الرطوبة، خلط درجة صغيرة جدا من التدرج.
1- زيت التوصيل للعمل مع الوسط الحراري، مجفف الشفرة لإكمال عمل الحرارة المنخفضة. مثل:كبريتات الكالسيوم ثنائية الهيدرات (Ca2SO4 · 2H2O) مُحَمَّر إلى كبريتات الكالسيوم نصف هيدرات (Ca2SO4 · 1/2H2O)بيكربونات الصوديوم (NaHCO3) إلى الصودا المكثفة (Na2CO3) وهلم جرا
2. يمكن استخدام المياه والملح وغيرها من وسائل التبريد لتبريد التبريد. مثل:استخدام صناعة الرماد الصودي في آلة قاعدة الباردة من نوع الشفرة لاستبدال آلة قاعدة الباردة المبردة بالهواء القديمة، توفير الطاقة ومعدات معالجة غازات العادم، وانخفاض تكاليف التشغيل، ولكن أيضا لتبريد التيتانيوم، والنيكل سبائك مسحوق وجميع أنواع مواد الحبيبات مسحوق.على آلة واحدة حيث يمكن تبريد المواد من 1000 °C إلى أقل من 40 °C.
3الجاف، الوظيفة الرئيسية للمعدات، لا تستخدم الهواء الساخن لاسترداد المذيب، استهلاك الطاقة، والسيطرة البيئية سهلة التعامل مع الحالة المثالية.مواد حساسة للحرارة، خاصة قابلة للاشتعال تتكيف بسهولة أكسدة. وقد استخدمت على نطاق واسع في الصناعة الكيميائية الدقيقة، البتروكيماويات، الصبغة.
4نطاق المحوري، درجة الحرارة، الرطوبة، درجة الخلط من التكافل، حتى يمكن استخدام المعدات لالتسخين أو الذوبان، أو بعض استجابة المواد الصلبة.في صناعات النشا المركب والمعدل تم استخدامها بنجاح. يمكن استخدام مجفف الشفرة لتنفيذ تعقيم الغذاء والدقيق. الوحدة داخل الحجم الفعلي لمنطقة التدفئة الكبيرة، وسوف تكون قريبا مواد ساخنة إلى درجة حرارة التعقيم،لتجنب التدفئة لفترة طويلة تغيير نوعية المواد.
المعلمات التقنية
| النموذج | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحة نقل الحرارة ((م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| الحجم الفعلي ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| نطاق السرعة ((دورات في الدقيقة) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قوة الحركة ((كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض الجهاز ((م)) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| العرض الإجمالي ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول المعدات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| الطول الإجمالي ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع المركز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| الطول الإجمالي للمعدات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
مخطط للهيكل

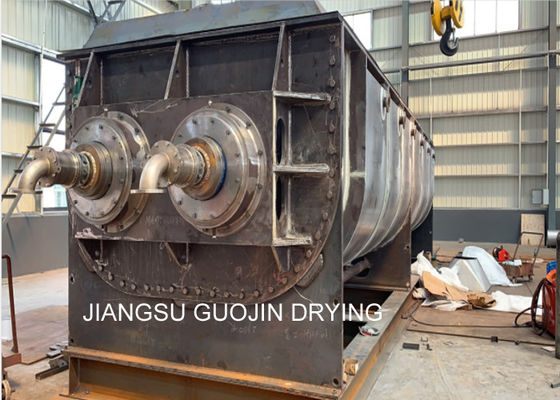

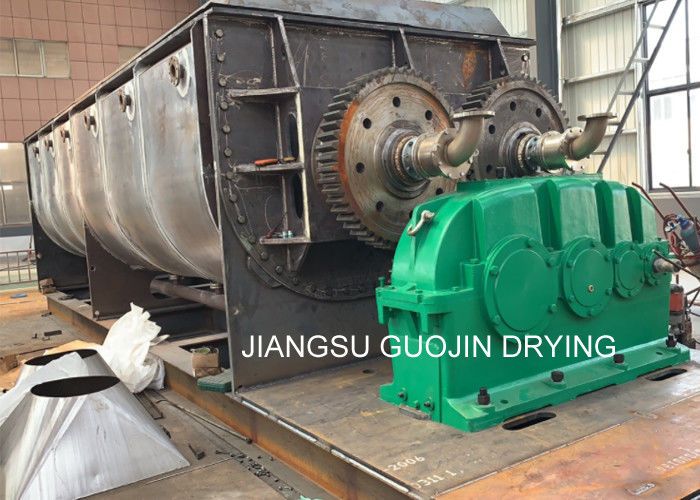

عرض المنتجات
