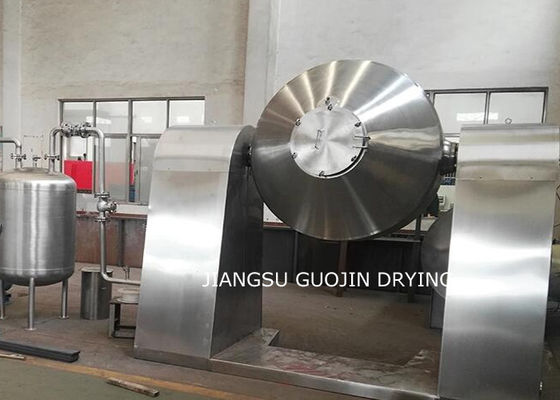

صناعة كيميائية 5rpm مزدوجة مخروطية دوارة مجفف فراغ
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | DCRD-2000 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 5rpm Revolution Chemical Industry Double Conical Rotary Cacuum Dryer | Application: | Food Processing |
|---|---|---|---|
| Model type: | DCRD-2000 | Volume inside of tank: | 2000L |
| Max loading capacity: | 800L | Max loading weight: | 400kg |
| Revolution: | 5rpm | Heating area: | 8.2M2 |
| Motor power: | 5.5kw | Rotaing height: | 2990mm |
| Weight: | 3600kg | Design pressure inside of tank: | -0.1~0.15Mpa |
| Design pressure of jacket: | <0.3 | ||
| إبراز: | مجفف الفراغ الدوار المخروطي المزدوج,مجفف الفراغ الدوار 5 دورة في الدقيقة,آلة التجفيف بالفراغ 5 دورة في الدقيقة |
||
منتوج وصف
5دورات في الدقيقة الثورة الصناعة الكيميائية مكواة الفراغ الدوارة مخروط مزدوج
مجفف فراغ مخروط مزدوج DCRD هو نوع جديد من معدات التجفيف الذي يجمع بين تقنيات المنتجات المماثلة في الداخل والخارج.هذا المجفف الفراغ الدوار يمتلك حزام وسلسلة وضعيات اتصال مرنة مرحلتينمع مركز الجاذبية المنخفض ، يمكن لهذه الآلة الجافة أن تعمل بسلاسة. نظام التدفئة الوسيط والفراغ تعتمد الختم الميكانيكي الموثوق به أو المفاصل الدوارة ،لتجنب العيوب مثل ختم التعبئة العادية من السهل أن تسربعلى هذا الأساس، قمنا بتعديل هذا المجفف الفراغية مخروط مزدوج. فإنه لا يتجسد فقط مفهوم التصميم الإنسانية ولكن أيضا تلبية معايير GMP.
مجفف الفراغ الثنائي الدوار هو المجفف المناسب لتجفيف الفراغ الشديد لجميع أنواع المنتجات الرطبة والبلورية وغير الملموسة.
طبل مُسخن ومعزول بالكامل، يدور بسرعة منخفضة تحت فراغ كبير، يجدّد المنتج باستمرار في اتصال مع الجدران المُسخنة.
مبدأ العمل
من أجل تحقيق تجفيف سريع في درجات حرارة منخفضة، بما في ذلك تجفيف المسام العميقة، بطريقة لا تتسبب في تلف المنتج، يجب استخدام تقنية تجفيف متخصصة
سيتحرك المنتج الكامل إلى الغرفة. يقلل الضغط حتى يتم الوصول إلى توتر البخار المشبعة. سيتم تفريغ الماء من خلال غرفة الفراغ من تلك النقطة.يتم شحن المواد الخام في دفعات وتخضع لالتسخين غير المباشر في حين يخضع في نفس الوقت للحركة الدوارة من مجموعة المخروط. يضمن الشكل المخروطي المزدوج للمجفف تداولًا فعالًا لوسائل التدفئة السائلة الساخنة. يحدث التجفيف عندما يتدفق الحرارة من المخروط الخارجي عبر سترة ،ويطبق الفراغ في المخروط الداخليعملية التجفيف تستند إلى مبدأ أن الماء أو المنتجات المتطايرة الأخرى تتحرك من منطقة منخفضة الضغط.يتم تحقيق ذلك عن طريق تسخين المنتج الذي سيتم تجفيفه لرفع ضغط البخار من السائل الممتص أو الحر عن طريق الفراغ أو عن طريق مسحها مع تيار الهواء أو النيتروجينوبالتالي يتم تحقيق الشروط الأساسية للتجفيف الفعال عن طريق نقل الحرارة المتساوية في جميع أنحاء المجموعة وإزالة البخار بسرعة.يتم تطبيق الفراغ تدريجيا مع التحكم في PLC عن طريق التخدير.
في معظم الأحيان تكون الحرارة النوعية من المنتج المتبخر أقل من المادة الأساسية. هذه المادة تضمن أن درجة الحرارة ستنخفض ببطء أو حتى لا.الضغط (الفراغ) سوف تصل إلى أي جزء من المنتج حتى الرطوبة سوف تتبخرلفترة قصيرة ينتج عنها درجة حرارة متجانسة.
تطبيق المنتج
جافة الفراغ الدوار مخروط مزدوج DCRD قابلة للتطبيق لجعف وخلط المواد الغبارية والحبيبية في الصناعات الصيدلانية والغذائية والكيميائية والصبغة وغيرها.وهي مناسبة بشكل خاص للمواد التالية:
1المواد الحساسة للحرارة التي لا تستطيع تحمل درجات الحرارة العالية
2المواد التي تتأكسد بسهولة وخطيرة
3المواد التي يجب استرداد المذيب منها ومواد الغازات السامة
4المواد المطلوبة تحتوي على نسبة منخفضة من البقايا المتطايرة
5المواد ذات المتطلبات على شكل البلور
خصائص المنتج
1هذه المجففة الدوارة لديها تصميم متقدم، بنية داخلية بسيطة، مريحة لتنظيف وسهلة للتعامل معها.
2يتم بناء أنابيب وسيلة التدفئة ونظام الفراغ في الرف من أجل منع التلف الاصطناعي والتنظيف الصعب.
3يتبنى الجدار الخارجي ولوحة الختم رف معالجة التلميع ، ويتبنى الحاوية الداخلية معالجة التلميع المرآة.
4يمكن تدوير المواد في مجفف الفراغ المخروط المزدوج بسبب دورة الآلة ، والتي يمكن أن تقلل من محتوى المواد المائية (≤0.5%).
5. لن تلتصق المواد بجدار الحاوية. مع معدل التجفيف الكبير وتوفير الطاقة، يمكن لهذه المجففة الفراغية الدوارة تجفيف المواد بشكل موحد وكافي.
6المكثف وخزان إعادة التدوير مجهز لاستعادة المذيب العضوي.
7لدينا مجفف فراغ مخروط مزدوج لديه ثلاثة أنواع من مصدر الحرارة، بما في ذلك البخار والماء الساخن وزيت التوصيل.
المعلمات التقنية
| النموذج | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم داخل الخزان ((L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| سعة الحمل القصوى ((L) | 40 | 140 | 200 | 300 | 400 | 600 | 800 | 1400 | 1800 | 2000 |
| وزن الحمولة القصوى ((كغ) | 20 | 70 | 100 | 150 | 200 | 300 | 400 | 700 | 900 | 1000 |
| الثورة ((rpm) | 3-13 | 6 | 5 | 4 | 4 | 4 | ||||
| مساحة التدفئة ((M2) | 1.1 | 2.3 | 2.8 | 3.9 | 5.1 | 6.5 | 8.2 | 12.2 | 16.5 | 18.2 |
| قوة المحرك ((kw) | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 |
| المساحة المحتلة ((ملم) | 2160*800 | 2160*800 | 2350*800 | 2560*1000 | 2860*1300 | 3060*1300 | 3260*1400 | 3760*1800 | 3960*2000 | 4400*2500 |
| ارتفاع الدوران ((ملم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| الضغط التصميمي للخزان ((Mpa) | -0.1 ~ 0.15 | |||||||||
| ضغط إزالة السترة ((Mpa) | <0.3 | |||||||||
| الوزن ((كجم) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
مخطط للتركيب

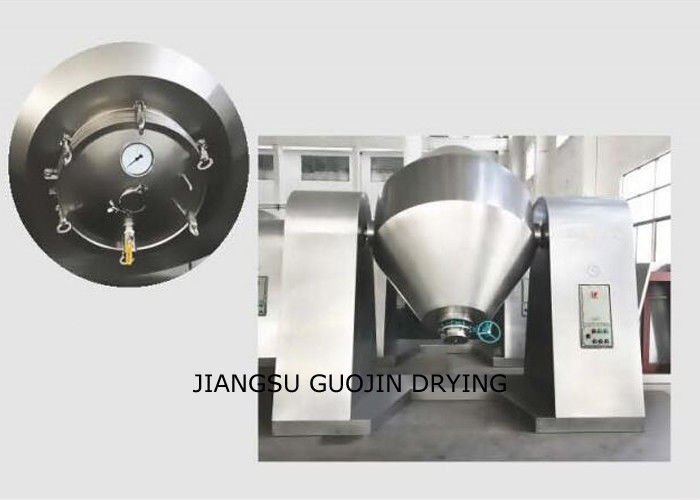

عرض المنتجات
الكهرباء، البخار، الغاز الطبيعي أو غيرها
