مجفف دوار على شكل مخروط مزدوج مع خزان سعة 1000 لتر
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | DCRD-1000 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Easy To Clean Double Cone-Shaped Vacuum Rotary Dryer | Application: | Food Processing |
|---|---|---|---|
| Model type: | DCRD-1000 | Volume inside of tank: | 1000 L |
| Max loading capacity: | 400 L | Max loading weight: | 200 kg |
| Revolution: | 3-13 rpm | Heating area: | 5.1 M2 |
| Motor power: | 3 kw | Rotaing height: | 2800 mm |
| Weight: | 2800 kg | Design pressure inside of tank: | -0.1~0.15Mpa |
| Design pressure of jacket: | <0.3 | ||
| إبراز: | مجفف دوار مزدوج المخروط,مجفف دوار بالفراغ 1000 لتر,مجفف فراغ مخروطي مزدوج سعة 1000 لتر |
||
منتوج وصف
من السهل تنظيف مجفف الفراغ الدواري ذو الشكل مخروط مزدوج
مجفف فراغ مخروط مزدوج DCRD هو نوع جديد من معدات التجفيف الذي يجمع بين تقنيات المنتجات المماثلة في الداخل والخارج.هذا المجفف الفراغ الدوار يمتلك حزام وسلسلة وضعيات اتصال مرنة مرحلتينمع مركز الجاذبية المنخفض ، يمكن لهذه الآلة الجافة أن تعمل بسلاسة. نظام التدفئة الوسيط والفراغ تعتمد الختم الميكانيكي الموثوق به أو المفاصل الدوارة ،لتجنب العيوب مثل ختم التعبئة العادية من السهل أن تسربعلى هذا الأساس، قمنا بتعديل هذا المجفف الفراغية مخروط مزدوج. فإنه لا يتجسد فقط مفهوم التصميم الإنسانية ولكن أيضا تلبية معايير GMP.
مجفف الفراغ الثنائي الدوار هو المجفف المناسب لتجفيف الفراغ الشديد لجميع أنواع المنتجات الرطبة والبلورية وغير الملموسة.
طبل مُسخن ومعزول بالكامل، يدور بسرعة منخفضة تحت فراغ كبير، يجدّد المنتج باستمرار في اتصال مع الجدران المُسخنة.
مبدأ العمل
من أجل تحقيق تجفيف سريع في درجات حرارة منخفضة، بما في ذلك تجفيف المسام العميقة، بطريقة لا تتسبب في تلف المنتج، يجب استخدام تقنية تجفيف متخصصة
سيتحرك المنتج الكامل إلى الغرفة. يقلل الضغط حتى يتم الوصول إلى توتر البخار المشبعة. سيتم تفريغ الماء من خلال غرفة الفراغ من تلك النقطة.يتم شحن المواد الخام في دفعات وتخضع لالتسخين غير المباشر في حين يخضع في نفس الوقت للحركة الدوارة من مجموعة المخروط. يضمن الشكل المخروطي المزدوج للمجفف تداولًا فعالًا لوسائل التدفئة السائلة الساخنة. يحدث التجفيف عندما يتدفق الحرارة من المخروط الخارجي عبر سترة ،ويطبق الفراغ في المخروط الداخليعملية التجفيف تستند إلى مبدأ أن الماء أو المنتجات المتطايرة الأخرى تتحرك من منطقة منخفضة الضغط.يتم تحقيق ذلك عن طريق تسخين المنتج الذي سيتم تجفيفه لرفع ضغط البخار من السائل الممتص أو الحر عن طريق الفراغ أو عن طريق مسحها مع تيار الهواء أو النيتروجينوبالتالي يتم تحقيق الشروط الأساسية للتجفيف الفعال عن طريق نقل الحرارة المتساوية في جميع أنحاء المجموعة وإزالة البخار بسرعة.يتم تطبيق الفراغ تدريجيا مع التحكم في PLC عن طريق التخدير.
في معظم الأحيان تكون الحرارة النوعية من المنتج المتبخر أقل من المادة الأساسية. هذه المادة تضمن أن درجة الحرارة ستنخفض ببطء أو حتى لا.الضغط (الفراغ) سوف تصل إلى أي جزء من المنتج حتى الرطوبة سوف تتبخرلفترة قصيرة ينتج عنها درجة حرارة متجانسة.
تطبيق المنتج
جافة الفراغ الدوار مخروط مزدوج DCRD قابلة للتطبيق لجعف وخلط المواد الغبارية والحبيبية في الصناعات الصيدلانية والغذائية والكيميائية والصبغة وغيرها.وهي مناسبة بشكل خاص للمواد التالية:
1المواد الحساسة للحرارة التي لا تستطيع تحمل درجات الحرارة العالية
2المواد التي تتأكسد بسهولة وخطيرة
3المواد التي يجب استرداد المذيب منها ومواد الغازات السامة
4المواد المطلوبة تحتوي على نسبة منخفضة من البقايا المتطايرة
5المواد ذات المتطلبات على شكل البلور
خصائص المنتج
1) استخدام نظام تحكم دائم في درجة الحرارة إذا كان مصدر الحرارة هو الزيت الحراري. يمكن استخدامه لتجفيف منتجات الأحياء والمواد الخام المعدنية.يمكن ضبط درجة حرارة التشغيل من 20 ~ 160 °C.
2) سوف تكون كفاءة الحرارة مرتين أو أعلى مقارنة مع المجفف العادي.
3) طريقة التسخين هي التجفيف غير المباشر بحيث لا تتلوث المواد الخام. إنها تتوافق مع متطلبات GMP. 4) الجفاف سهل التنظيف والصيانة.
المعلمات التقنية
| النموذج | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| حجم داخل الخزان ((L) | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| سعة الحمل القصوى ((L) | 40 | 140 | 200 | 300 | 400 | 600 | 800 | 1400 | 1800 | 2000 |
| وزن الحمولة القصوى ((كغ) | 20 | 70 | 100 | 150 | 200 | 300 | 400 | 700 | 900 | 1000 |
| الثورة ((rpm) | 3-13 | 6 | 5 | 4 | 4 | 4 | ||||
| مساحة التدفئة ((M2) | 1.1 | 2.3 | 2.8 | 3.9 | 5.1 | 6.5 | 8.2 | 12.2 | 16.5 | 18.2 |
| قوة المحرك ((kw) | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 |
| المساحة المحتلة ((ملم) | 2160*800 | 2160*800 | 2350*800 | 2560*1000 | 2860*1300 | 3060*1300 | 3260*1400 | 3760*1800 | 3960*2000 | 4400*2500 |
| ارتفاع الدوران ((ملم) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| الضغط التصميمي للخزان ((Mpa) | -0.1 ~ 0.15 | |||||||||
| ضغط إزالة السترة ((Mpa) | <0.3 | |||||||||
| الوزن ((كجم) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
مخطط للتركيب

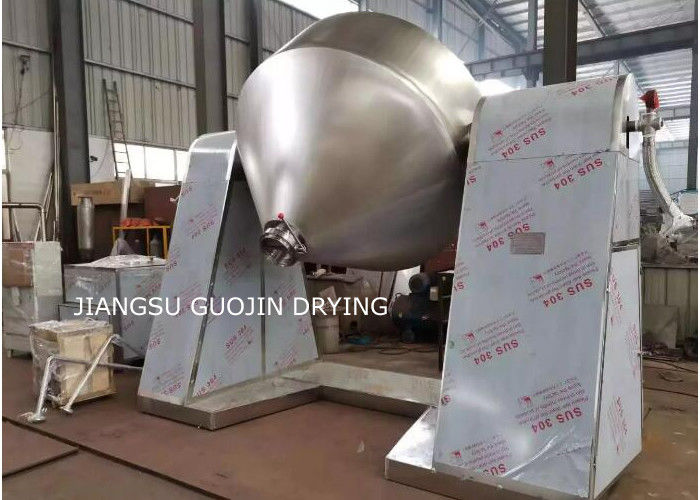

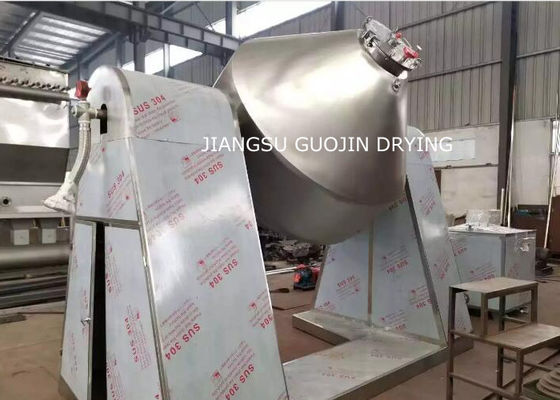

عرض المنتجات
الكهرباء، البخار، الغاز الطبيعي أو غيرها
