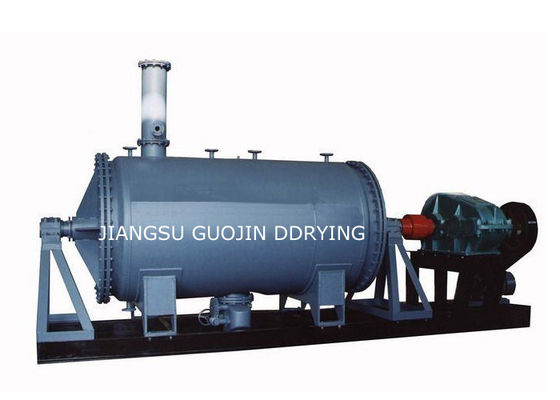

7.5KW بخار تسخين فراغ أشعل النار مجفف 10 دورة في الدقيقة للصباغ
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | HVRD-2000 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Steam Heating Chemical Vacuum Rake Dryer For Dyes And Pigment | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200L |
| Cylinder size: | 1000x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 7.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2M2 |
| Heating source: | Steam | ||
| إبراز: | 7.5KW فراغ أشعل النار مجفف,فراغ أشعل النار مجفف 10rpm,فراغ معدات التجفيف 10rpm |
||
منتوج وصف
جهاز تجفيف الفراغ الكيميائي للتدفئة بالبخار للصبغات والصبغات
أجهزة تجفيف القشرة الفراغية هي نوع جديد من أجهزة التجفيف الفراغية الأفقية عالية الكفاءة. وهي تتبنى هيكلًا مقفلًا ، ويمكن تسخين السترة بواسطة البخار أو الماء الساخن أو زيت التوصيل.السترة تنتقل الحرارة إلى الجدار الداخلي للقشرة عن طريق التوصيل أو الإشعاعيتم إضافة المواد المجففة إلى المجفف من خلال فتحة في منتصف قذيفة الآلة. التحريك المستمر للقضيب الدوري يسبب تحرك المواد ذهابا وإيابا.السطح الذي يتصل بجدار الغلاف الداخلي يتم تحديثه باستمرار، مما يؤدي إلى ارتفاع معدل التجفيف والمنتجات النهائية المتساوية.
هيكل المنتج
2.1 يجب تزويد أسطوانة تحميل المواد الخام بمستحضر تدفئة، ويتم تزويد طبقة عازلة حرارية خارج المستحضر، مما يمنع نقل الحرارة.وتقلل أيضا من خسارة الحرارةيتم تجهيز فتحة التفريغ مع الجزء السفلي من الأسطوانة، على الجزء العلوي من الأسطوانة مع ثقبين تغذية ومخرج العادم الهواء.يجب أن يتم تغذية المواد الخام بالتساوي من فتحات التغذية، أفضل قدرة تغذية هي حوالي 60٪ - 80٪ من حجم الأسطوانة ، يجب أن لا تتجاوز أقصى قدرة تغذية 80٪ ، وإلا سوف تؤثر على تفريغ التبخر الغاز بسلاسة.عندما تتغذى المادة الخام اللزجةيجب أن تقلل من قدرة التغذية، لمنع محرك القيادة من الإفراط في الحمل، وإلحاق الضرر بالمعدات.
2.2 يتم وضع عمود مجوف داخل وسط الأسطوانة، في وسيلة التسخين سيتم وضعها في العمود ((مثل زيت التوصيل الساخن أو الماء الساخن).
2.3 على العمود المجوف الموزع مع شفرات الجذف بزاوية معينة، تكون شفرات الجذف مجوفة أيضًا داخل التدفئة المنقولة،يتم تجهيز مدخل ومخرج لقيادة الزيت الساخن داخل الشفراتلضمان كفاءة نقل الحرارة أثناء التجفيف
2.4 الأختام: يتم تجهيز أختام التعبئة خلال العمود والأسطوانة.
2.5 ناقل الحركة: باستثناء النماذج الخاصة، نحن عادة ما نطبق نظام نقل السلسلة أو العجلات.مع محامل عجلات معقّدة ومحامل كرات خندق عميق مجتمعةلتلبية متطلبات القوة الشعاعية والمحورية.
خصائص هيكل المنتج
1يتم تثبيت المزج في الآلة، فإنه يجعل المواد الخام تشكل حالة من الدائرة المستمرة داخل الجسم، لذلك يتم رفع تكافؤ تسخين المواد الخام إلى حد كبير.
2.بعد أن تم تثبيت جهاز التحريك في الآلة ، يمكن تجفيف المواد المسمار والمعجون بسهولة.
3تصميم خاص لميناء التفريغ، جعل ختم أفضل وتراكم مواد أقل، والتفريغ سهل.
4هناك نوعان من الختم، الختم الميكانيكي والختم التعبئة.
5تقنيات خاصة من العمود والحفر يدعم قوة عالية ومركزية.
6وسيتم تجهيز الوسيط في العمود وأجهزة إضافة الاهتزاز حسب الحاجة
7استخدم شكل مختلف من المرشحات وفقا للمواد المختلفة.
تطبيق المنتج
مصممة لتجفيف المواد الخثوية، والمواد الخفيفة، والمواد المكونة من مسحوق، والمواد الحساسة للحرارة التي تتطلب تجفيف درجة حرارة منخفضة، والمواد التي تتأكسد بسهولة،وكذلك مواد متفجرة، المواد السامة والمواد التي يجب استرداد المذيبات العضوية.
مبدأ عمل المنتج
HVRD المجفف الفراغ هارو هو نوع جديد من معدات التجفيف الفراغ المتقطعة، المواد الرطبة عن طريق التبخر التوصيل، مع محرك كشط سوف إزالة المواد على السطح الساخن،وتتحرك في الحاوية لتشكيل تدفق التداول من تبخر المياه عن طريق مضخة فراغ.
المعلمات التقنية
| البند | النوع | ||||||||
| الاسم ((وحدة)) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| حجم العمل ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| الحجم في الاسطوانة ((ملم) | Ø600x1500 | Ø800x1500 | Ø800×2000 | Ø1000×2000 | Ø1000×2600 | Ø1200x2600 | Ø1400×3400 | Ø1600x4500 | Ø1800x4500 |
| تحريك الثورة ((rpm)) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| الطاقة ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| الضغط التصميمي للسترة ((Mpa) | <0.3 | ||||||||
| الضغط في الأسطوانة ((Mpa) | -0.09 ~-0.096 | ||||||||
| مساحة نقل الحرارة ((م2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | أربعة عشر زائد ثلاثة5 | 21.6+55 | 24.3+55 |
مخطط تدفق المنتج

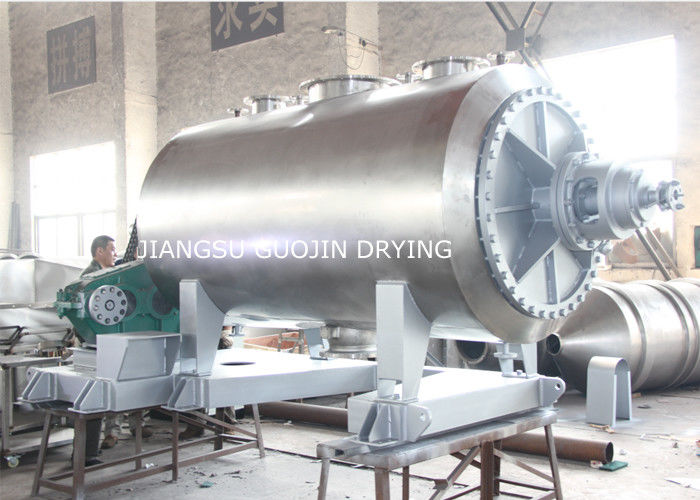

عرض المنتجات
الكهرباء، البخار، الغاز الطبيعي أو غيرها
