10rpm الروتاري أشعل النار فراغ المجذاف المجفف 5.5KW لمواد الشكل السائل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | HVRD-1000 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-1000 | Working volume: | 600L |
| Cylinder size: | 800x2000mm | Stirring revolution: | 10rpm |
| Power: | 5.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 4.5+1.5M2 |
| Heating source: | Electrical, Steam, natural gas or other | ||
| إبراز: | فراغ مجفف المجذاف 5.5KW,10rpm فراغ المجذاف مجفف,أشعل النار مجفف الروتاري 5.5KW |
||
منتوج وصف
مجفف الملاحة الفراغية الدوارة مناسبة للمواد ذات الشكل السائل
مجفف القشرة الفراغ هو نوع جديد من أجهزة التجفيف ، والتي تم تصميمها مع الجمع بين مبدأ جفاف الجفاف الحراري للشفرة ، مع كفاءة جفاف أعلى ، لمجموعة متنوعة من المواد الخام.
يُجعل شفرة القيادة والمسمار المجهزين داخلياً بمزج مستمر للمواد الخام المحورية والشعاعية المواد التي سيتم تجفيفها بشكل أكثر تكافؤاً.عندما تم تحويل المواد الخام بواسطة شفرات الخلط، فإنها تسريع اتصال المواد مع سطح التدفئة في المجفف، وبالتالي يتم زيادة معدل نقل الحرارة،وتساعد على تبخر الرطوبة.
هيكل المنتج
2.1 يجب تزويد أسطوانة تحميل المواد الخام بمستحضر تدفئة، ويتم تزويد طبقة عازلة حرارية خارج المستحضر، مما يمنع نقل الحرارة.وتقلل أيضا من خسارة الحرارةيتم تجهيز فتحة التفريغ مع الجزء السفلي من الأسطوانة، على الجزء العلوي من الأسطوانة مع ثقبين تغذية ومخرج العادم الهواء.يجب أن يتم تغذية المواد الخام بالتساوي من فتحات التغذية، أفضل قدرة تغذية هي حوالي 60٪ - 80٪ من حجم الأسطوانة ، يجب أن لا تتجاوز أقصى قدرة تغذية 80٪ ، وإلا سوف تؤثر على تفريغ التبخر الغاز بسلاسة.عندما تتغذى المادة الخام اللزجةيجب أن تقلل من قدرة التغذية، لمنع محرك القيادة من الإفراط في الحمل، وإلحاق الضرر بالمعدات.
2.2 يتم وضع عمود مجوف داخل وسط الأسطوانة، في وسيلة التسخين سيتم وضعها في العمود ((مثل زيت التوصيل الساخن أو الماء الساخن).
2.3 على العمود المجوف الموزع مع شفرات الجذف بزاوية معينة، تكون شفرات الجذف مجوفة أيضًا داخل التدفئة المنقولة،يتم تجهيز مدخل ومخرج لقيادة الزيت الساخن داخل الشفراتلضمان كفاءة نقل الحرارة أثناء التجفيف
2.4 الأختام: يتم تجهيز أختام التعبئة خلال العمود والأسطوانة.
2.5 ناقل الحركة: باستثناء النماذج الخاصة، نحن عادة ما نطبق نظام نقل السلسلة أو العجلات.مع محامل عجلات معقّدة ومحامل كرات خندق عميق مجتمعةلتلبية متطلبات القوة الشعاعية والمحورية.
خصائص هيكل المنتج
الجفاف بسيط في التشغيل ، وسهلة التحكم في المواد ، مما يقلل إلى حد كبير من كثافة عمل العمال ، ويقلل أيضًا من تلوث المواد في عملية التجفيف في نفس الوقت.
1. الجهاز المقلص: الجهاز المقلص المثبت في الجانب الأيمن من الآلة. كان المحرك مدفوعًا بواسطة الدراجة والحزام V إلى وحدة التروس ، وتدوير الغزل إلى أسنان القشرة ،وأخيراً تم تدوير الاسطوانة وحصل على سرعة 6~ 10 دورات / دقيقة.
2جهاز قاعدة المحرك: تم تركيب المحرك على الجانب الأيمن من لوحة النشاط ، ويمكن ضبطه صعودا وهبوطا ، بحيث يتناسب الحزام بـ V بشكل جيد.
3جهاز التحكم الكهربائي (معيار الاتحاد الأوروبي): يتم تثبيت جميع أجهزة التحكم الكهربائية والأزرار والأضواء في صندوق التحكم ، ويمكن التحكم في العملية بناءً على تعليمات النص على اللوحة.يمكن تعديل اتجاه الدوران الإيجابي والعكس من عمود التحريك وفقًا لخصائص المادةعادةً، يمكن التحكم بها في غضون حوالي 5 دقائق (أي بعد التوقف لمدة 5 دقائق، ثم العودة إلى الوراء لمدة 5 دقائق).
4أنبوب الفراغ: يستخدم لاستخراج المذيب (أو الماء) من تبخر الأسطوانة. في جانب المدخل مع مرشح، يجب تغطيته بقماش مرشح لمنع المواد من الخروج.
5هيكل مغلق: يتم إغلاق المذنب في كلا الطرفين بـ PTFE ، مغلق في فراغ لتحقيق تأثير إغلاق جيد.
6يتم تصنيع عمود الخلط مع أنبوب من الفولاذ المقاوم للصدأ ذو جدران سميكة ، أسنان المزق ذراع المزق مصنوعة من صفيحة الفولاذ المقاوم للصدأ بلا مسام. تم تصفية لوح المزق بـ PTFE ، مما يزيل المواد اللزجة.
تطبيق المنتج
1تجفيف المواد الخلفية في الصناعات الدوائية والغذائية والكيميائية الخ
2مناسبة للشكل السائل الكثيف، والمعجون، والمواد المسحوقة.
3مواد استشعار درجة الحرارة التي تتطلب تجفيف درجة حرارة منخفضة.
4مادة متفجرة ومحفزة قوية، سامة للغاية، مادة سهلة الأكسدة.
5طلب استرداد مواد المذيب العضوي
مبدأ عمل المنتج
HVRD المجفف الفراغ هارو هو نوع جديد من معدات التجفيف الفراغ المتقطعة، المواد الرطبة عن طريق التبخر التوصيل، مع محرك كشط سوف إزالة المواد على السطح الساخن،وتتحرك في الحاوية لتشكيل تدفق التداول من تبخر المياه عن طريق مضخة فراغ.
المعلمات التقنية
| البند | النوع | ||||||||
| الاسم ((وحدة)) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| حجم العمل ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| الحجم في الاسطوانة ((ملم) | Ø600x1500 | Ø800x1500 | Ø800×2000 | Ø1000×2000 | Ø1000×2600 | Ø1200x2600 | Ø1400×3400 | Ø1600x4500 | Ø1800x4500 |
| تحريك الثورة ((rpm)) | 10-15 | 10 | 8-10 | 5 | 5 | 5 | |||
| الطاقة ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| الضغط التصميمي للسترة ((Mpa) | <0.3 | ||||||||
| الضغط في الأسطوانة ((Mpa) | -0.09 ~-0.096 | ||||||||
| مساحة نقل الحرارة ((م2) | 2.4+1 | 3.2+12 | 4.5+15 | 5.6+18 | 7.5+22 | 9+25 | أربعة عشر زائد ثلاثة5 | 21.6+55 | 24.3+55 |
مخطط تدفق المنتج

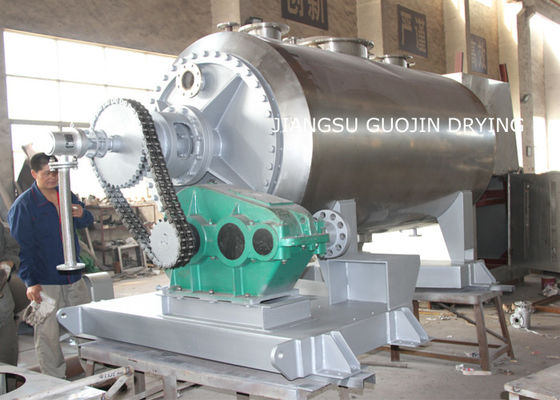

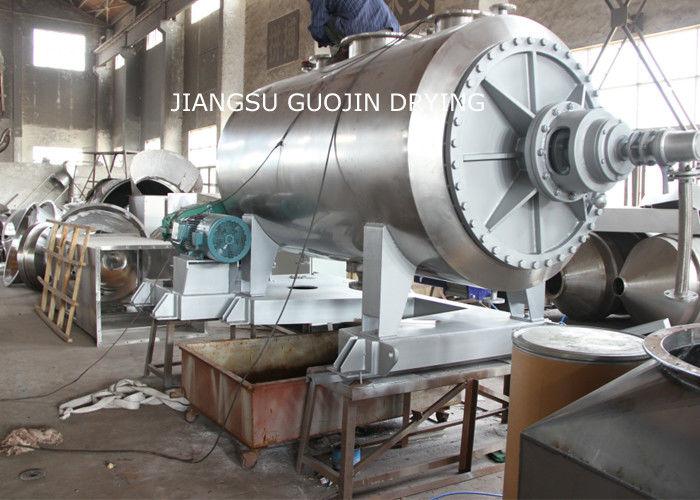

عرض المنتجات
الكهرباء، البخار، الغاز الطبيعي أو غيرها
