مجفف الألواح المستمرة 11KW 10 طبقات مع منطقة تجفيف 60M2
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CPD-3000/10 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Continuous Disc Plate Dryer For Sand/Granulated/Powdered | Model Type: | CPD-3000/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Chemicals Industry, Pharmaceutical Industry |
| Big disc diameter: | 3000mm | Small disc diameter: | 2800mm |
| Dryer diamter: | 3768mm | Height: | 5643mm |
| Drying area: | 60M2 | Power: | 11 |
| Material: | Stainless Steel,Carbon Steel | Heating source: | Electricity,Steam,Gas,Coal |
| إبراز: | مجفف الألواح 11KW,مجفف الألواح 60M2,مجفف الأقراص ذو 10 طبقات 60M2 |
||
منتوج وصف
مجفف القرص المتواصل للرمل / الحبيبات / المسحوق
سلسلة CPD مجفف القرص المستمر هو عالية الكفاءة الموصلة ومعدات التجفيف المستمر. بنيتها الفريدة ومبدأ التشغيل تحدد أن لديها مزايا عالية كفاءة الحرارة,استهلاك طاقة منخفض ، مساحة صغيرة ، تكوين بسيط ، تشغيل سهل والتحكم وكذلك بيئة تشغيل جيدة ، وما إلى ذلك.يمكن استخدامها على نطاق واسع في عملية التجفيف في مجالات الكيمياءالصناعات الزراعية والغذائية والمواد الغذائية وغيرها.
خصائص جهاز تجفيف كربونات الباريوم CPD
(1) سهلة للتعديل والتحكم ، قابلية التطبيق الجيدة.
- يمكن تحسين كفاءة التجفيف عن طريق ضبط سمك طبقة المواد، سرعة الدوران للعمود الرئيسي، كمية ذراع المزق، شكل وحجم لوحات المزق.
- يمكن لكل طبقة تجفيف إدخال الوسط الساخن أو الوسط البارد بشكل فردي للتدفئة أو التبريد.
- يمكن ضبط وقت إقامة المواد بدقة.
- اتجاه تدفق المواد الواحد لمنع العودة للمواد والمزج. عملية التجفيف موحدة والجودة مستقرة، لا يلزم إعادة الخلط.
(2) سهلة التشغيل
-عملية بسيطة لتشغيل وإيقاف
- بعد توقف تغذية المواد، يمكن بسهولة تفريغ المواد المتبقية داخل الآلة من خلال المسامير.
-يمكنك تنظيف و مراقبة الداخل من نافذة المشاهدة الكبيرة
(3) استهلاك طاقة منخفض
- طبقة المواد رقيقة وسرعة دوران العمود الرئيسي منخفضة لذلك يتطلب طاقة منخفضة واستهلاك الكهرباء.
- يتم تجفيف المادة عن طريق توصيل الحرارة لذلك لديها كفاءة تسخين عالية.
(4) بيئة تشغيل جيدة
- نوع الضغط الطبيعي:
سرعة تدفق الهواء داخل الجهاز منخفضة والرطوبة مرتفعة في الطرف العلوي ومنخفضة في الطرف السفلي بحيث لا يمكن أن يطفو الغبار إلى الأعلى مما لا يبقي أي غبار في الهواء المخرج.
- النوع المغلق:
تم تجهيز الجهاز بجهاز استرداد المذيب الذي يمكنه استرداد المذيب العضوي بسهولة من الهواء الرطب. جهاز استرداد المذيب له بنية بسيطة ومعدل استرداد مرتفع.من أجل القابلة للاشتعال، المواد المتفجرة والسمية، يمكن استخدام النيتروجين كوسيلة للتداول المغلق ويحافظ على حالة عمل آمنة.
- نوع الفراغ:
يعمل مجفف الألواح في حالة فراغ وهو مناسب بشكل خاص لتجفيف المواد الحساسة للحرارة.
(5) تثبيت سهل
- يتم تسليم المجفف في قطعة كاملة لذلك من السهل جدا تثبيت وإصلاح في الموقع.
- لوحات القرص يتم ترتيبها طبقات و سيتم تثبيتها عموديا لذلك يأخذ مساحة احتلال صغيرة من ورشة العمل.
المعلمات التقنية لجهاز تجفيف كربونات الباريوم CPD
1. سلة التجفيف
- ضغط التصميم: عادة 0.4Mpa، والضغط الأقصى هو 1.6MPa.
- ضغط العمل القصوى: عموما ≤0.4Mpa، والضغط القصوى هو 1.6MPa.
- مصدر الحرارة: البخار أو الماء الساخن أو الزيت الحراري: استخدم الماء الساخن كمصدر حرارة عندما تكون درجة حرارة لوحات التجفيف 100 درجة مئوية. استخدم بخار الماء المشبعة ≤0.4Mpa أو غاز البخار عندما تكون درجة حرارة لوحات التجفيف 100 °C ~ 150 °C؛ استخدم الزيت الحراري عندما تكون درجة حرارة لوحات التجفيف 150°C~320°C
2نظام نقل المواد
- دورة العمود الرئيسي: 1 ~ 10 دورات في الدقيقة، الكهرومغناطيسية أو توقيت المحول.
- ذراع المنجم: سيتم تثبيت 2 إلى 8 ذراع المنجم على العمود الرئيسي على كل طبقة.
- شفرة الشفرة: يتم ربط شفرات الشفرة بأذرع الشفرة وتطفو مع سطح اللوحة. هناك العديد من أنواع شفرات الشفرة.
- الدوال: بالنسبة للمواد التي من السهل تجميعها، أو التي تحتاج إلى طحن، يجب وضع الدوال في المكان المناسب لتعزيز عملية نقل الحرارة وتجفيفها.
3ثلاثة أنواع من جسم المجفف: الضغط الطبيعي، مغلقة، والفراغ
- الضغط الطبيعي: جسم المجفف أسطواني أو ثمانية الأطراف ويمكن دمج الهيكل أو فصله. ويمكن وضع نظام القنوات لمصدر الحرارة داخل أو خارج المجفف.
- مغلقة: جسم المجفف أسطواني ويمكن أن يتحمل الضغط الداخلي من 5KPa. يمكن وضع نظام القنوات لمصدر الحرارة داخل أو خارج المجفف.
- الفراغ: جسم المجفف أسطواني والضغط التصميمي هو 0.1MPa. يتم وضع نظام القنوات لمصدر الحرارة داخل المجفف.
4. سخان الهواء
عادة ما يستخدم سخان الهواء لتلبية متطلبات أكبر في قدرة التبخر من أجل زيادة كفاءة التجفيف.
المعلمات التقنية لجهاز تجفيف كربونات الباريوم CPD
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

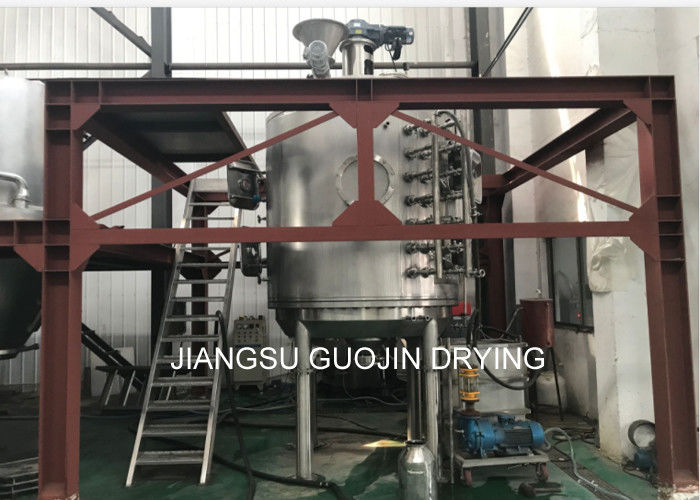

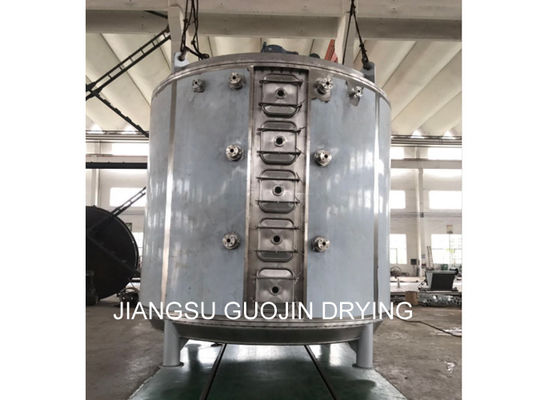

CPD كربونات الباريوم مجفف العرض
