مجفف الأقراص SS CS ذو 26 طبقة 113.8M2 للسيانوراميد
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CPD-2500/26 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 26 Layers Disc Plate Dryer for Melamine/Cyanuramide/Cyanurotriamide | Model Type: | CPD-2500/26 |
|---|---|---|---|
| Layers: | 26 | Application: | Chemicals Industry, Pharmaceutical Industry |
| Big disc diameter: | 2500mm | Small disc diameter: | 2300mm |
| Dryer diamter: | 3115mm | Height: | 8181mm |
| Drying area: | 113.8M2 | Power: | 15 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas, Coal |
| إبراز: | مجفف قرص السيانوراميد,مجفف القرص 113.8 م 2,مجفف الألواح 113.8 م 2 |
||
منتوج وصف
26 طبقة مجفف لوحة القرص لميلامين/سيانوراميد/سيانوروتراميد
سلسلة CPD مجفف لوحات القرص المستمر هو كفاءة عالية التوصيل ومعدات التجفيف المستمر.بنيتها الفريدة ومبدأ تشغيلها تحدد أن لديها مزايا من الكفاءة الحرارية العالية، انخفاض استهلاك الطاقة، مساحة صغيرة المحتلة، التكوين البسيط، سهلة التشغيل والتحكم وكذلك بيئة تشغيل جيدة وما إلى ذلك.يمكن استخدامها على نطاق واسع في عملية التجفيف في مجالات الكيمياءالصناعات الزراعية والغذائية والمواد الغذائية وغيرها.
هناك ثلاثة أنواع رئيسية: نوع الضغط الطبيعي، النوع المغلق، ونوع الفراغ؛ وأربعة نماذج رئيسية: 1200، 1500، 2200 و 3000؛ وثلاثة أنواع من درجات المواد، أ (أحديد الكربون) ،B (استخدام الفولاذ المقاوم للصدأ للمادة المتصلة بالمنطقة)، و C (استخدام الفولاذ المقاوم للصدأ للمادة التي تم الاتصال بها ، أنابيب البخار ، العمود الرئيسي والدعامات ، والطلاء لجسم الاسطوانة والغطاء العلوي).مساحة تجفيف المجفف من 4 إلى 180m2.لقد أنتجنا المئات من النماذج مع الأجهزة المساعدة التي تتوفر لتلبية متطلبات جميع العملاء.
- نعم
مبدأ عمل مجفف القرص المتواصل CPD
جاف الصفائح المستمر من سلسلة CPD هو نوع من معدات التجفيف المستمر عالية الكفاءة. يقدم هيكله الفريد ومبدأ تشغيله مزايا كفاءة حرارة عالية ،استهلاك طاقة منخفض، مساحة أقل احتلالًا ، تكوين بسيط ، تشغيل سهل والتحكم بالإضافة إلى بيئة تشغيل جيدة وما إلى ذلك.المواد الكيميائية الزراعية، المواد الغذائية، الأعلاف، عملية الزراعة والمنتجات الثانوية الخ، ويتلقى استقبالا جيدا من قبل مختلف الصناعات.
يمكن زيادة قدرة التجفيف إذا تم تجهيزها بأجهزة إضافية مثل سخان الزعانف، مكثف لاستعادة المذيب، جهاز إزالة الغباريمكن استعادة آلية العودة والمزج للمواد المجففة والرسومات بسهولة، ويمكن أيضا إجراء التفكيك الحراري والتفاعل.
المعلمات التقنية لجهاز جفاف القرص المتواصل CPD
1. سلة التجفيف
- ضغط التصميم: عادة 0.4Mpa، والضغط الأقصى هو 1.6MPa.
- ضغط العمل القصوى: عموما ≤0.4Mpa، والضغط القصوى هو 1.6MPa.
- مصدر الحرارة: البخار أو الماء الساخن أو الزيت الحراري: استخدم الماء الساخن كمصدر حرارة عندما تكون درجة حرارة لوحات التجفيف 100 درجة مئوية. استخدم بخار الماء المشبعة ≤0.4Mpa أو غاز البخار عندما تكون درجة حرارة لوحات التجفيف 100 °C ~ 150 °C؛ استخدم الزيت الحراري عندما تكون درجة حرارة لوحات التجفيف 150°C~320°C
2نظام نقل المواد
- دورة العمود الرئيسي: 1 ~ 10 دورات في الدقيقة، الكهرومغناطيسية أو توقيت المحول.
- ذراع المنجم: سيتم تثبيت 2 إلى 8 ذراع المنجم على العمود الرئيسي على كل طبقة.
- شفرة الشفرة: يتم ربط شفرات الشفرة بأذرع الشفرة وتطفو مع سطح اللوحة. هناك العديد من أنواع شفرات الشفرة.
- الدوال: بالنسبة للمواد التي من السهل تجميعها، أو التي تحتاج إلى طحن، يجب وضع الدوال في المكان المناسب لتعزيز عملية نقل الحرارة وتجفيفها.
3ثلاثة أنواع من جسم المجفف: الضغط الطبيعي، مغلقة، والفراغ
- الضغط الطبيعي: جسم المجفف أسطواني أو ثمانية الأطراف ويمكن دمج الهيكل أو فصله. ويمكن وضع نظام القنوات لمصدر الحرارة داخل أو خارج المجفف.
- مغلقة: جسم المجفف أسطواني ويمكن أن يتحمل الضغط الداخلي من 5KPa. يمكن وضع نظام القنوات لمصدر الحرارة داخل أو خارج المجفف.
- الفراغ: جسم المجفف أسطواني والضغط التصميمي هو 0.1MPa. يتم وضع نظام القنوات لمصدر الحرارة داخل المجفف.
4. سخان الهواء
عادة ما يستخدم سخان الهواء لتلبية متطلبات أكبر في قدرة التبخر من أجل زيادة كفاءة التجفيف.
المعلمات التقنية لجهاز جفاف القرص المتواصل CPD
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

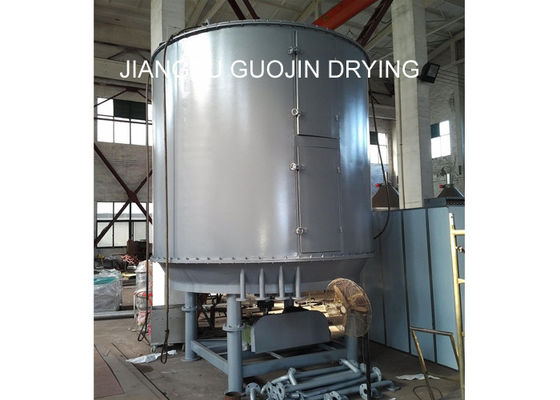

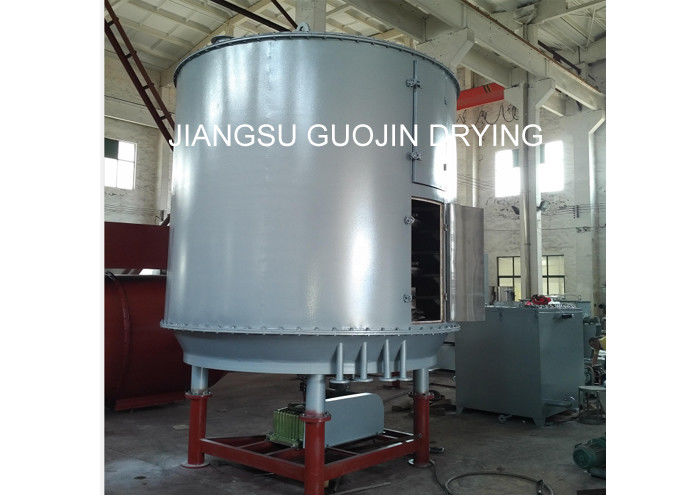

أظهر جهاز تجفيف القرص المتواصل
