6 طبقات 26.3M2 قرص دوار مستمر مجفف 4KW لمسحوق جوز الهند
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CPD-2500/6 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Continuous Plate Rotary Dryer/Disc Plate Drier For Coconut Powder | Model Type: | CPD-2500/6 |
|---|---|---|---|
| Layers: | 6 | Application: | Industry processing |
| Big disc diameter: | 2500mm | Small disc diameter: | 2300mm |
| Dryer diamter: | 3115mm | Height: | 3981mm |
| Drying area: | 26.3M2 | Power: | 4 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| إبراز: | 26.3M2 مجفف قرص دوار,مجفف قرص دوار 4KW,مجفف دوار 4KW |
||
منتوج وصف
مجفف الصفائح الدائرة المستمرة / مجفف الصفائح القرصية لمسحوق جوز الهند
أجهزة تجفيف الصفائح المستمرة من سلسلة CPD هي نوع من معدات التجفيف المستمر ذات التأثير العالي.بنيتها الفريدة ومبدأ تشغيلها تحدد أن لديها مزايا من الكفاءة الحرارية العالية، انخفاض استهلاك الطاقة، مساحة احتلال صغيرة، تكوين بسيط، سهلة التشغيل والتحكم وكذلك بيئة تشغيل ودية الخ.يمكن استخدامها على نطاق واسع في عملية التجفيف في مجالات الصناعة الكيميائيةالصناعة الصيدلانية، الصيدلة، المواد الكيميائية الزراعية، المواد الغذائية، الأعلاف، معالجة المنتجات الزراعية والمنتجات الجانبية، الخ.ويتم استقبالها بشكل جيد من قبل مختلف القطاعات في استخدامها العمليالآن هناك ثلاث فئات كبيرة، تسمى الضغط الطبيعي، مغلقة والفراغ أنماط؛ أربعة أحجام من 1200، 1500، 2200، و 3000 وثلاثة أنواع من المواد، وهي أ (أحديد الكربون) ،B ((الصلب المقاوم للصدأ المستخدم في جميع الأجزاء التي تتواصل فيها المواد) و C (على أساس B لإضافة مواد الصلب المقاوم للصدأ لأنابيب البخارمع مساحة تجفيف تتراوح من 4 إلى 180 متر مربع.الآن لدينا المئات من نماذج المنتجات سلسلة وأنواع مختلفة من الأجهزة المساعدة المتاحة لتلبية متطلبات تجفيف المواد للعملاء.
يستخدم في المواد الوسيطة الطبية ، ومبيدات الآفات ، والكيماويات ، والصيدلة ، والغذاء ، والمواد الغذائية ، وما إلى ذلك الصناعة ، مثل تجفيف المواد الحبيبية الغبارية وتبريدها.
تجفيف - تحلل الحرارة - احتراق - تبريد - تفاعل - ترقية
- نعم
مبدأ عمل مجفف القرص المتواصل CPD
يتم تغذية المواد الرطبة باستمرار إلى الطبقة الأولى للجفاف على الجزء العلوي من المجفف.وسوف يتم تحويل وتحريكها من قبل المراهم عندما يدور ذراع المراهم وتسقط لأسفل إلى الحافة الخارجية من لوحة التجفيف الكبيرة على طول الخط المتعرجسيتم نقل المواد من لوحة التجفيف الصغيرة إلى حافة خارجية منها وتسقط إلى الحافة الخارجية لوحة التجفيف الكبيرة أدناه.يتم ترتيب كل من لوحات التجفيف الصغيرة والكبيرة بالتناوب بحيث يمكن للمواد أن تمر من خلال المجفف باستمراريمكن أن تكون وسيلة الحرارة البخار المشبعة أو الماء الساخن أو الزيت الحراري. سيتم توجيه الحرارة إلى لوحات التجفيف المجوفة من طرف واحد وتخرج من الطرف الآخر.وسوف تسقط المواد المجففة من الطبقة الأخيرة من لوحة التجفيف إلى قاع المجفف ومن ثم نقلت عن طريق المراهم إلى منفذ التفريغيتم إزالة الرطوبة من منفذ العادم الموجود على الغطاء العلوي. بالنسبة إلى مجفف الألواح من النوع الفراغ ، سيتم امتصاص الرطوبة بواسطة مضخة الفراغ الموجودة على الغطاء العلوي.المواد المجففة سيتم تفريغها من الطبقة السفليةيمكن تحسين القدرة على التجفيف إذا تم تجفيف المجفف بأجهزة إضافية مثل سخان الزعانف ، مكثف لاسترداد المذيب ، مزيل الغبار ، آلية العودة والمزج ، مروحة المسح ،وهلم جرا.
ميزة مجفف القرص المتواصل CPD
1تنظيم سهل، قابلية تطبيق قوية، عملية البدء والتوقف بسيطة جدا.
2يمكن إدخال كل طبقة من صفيحات التجفيف بشكل منفصل إلى وسائل الإعلام الساخنة / الباردة ، والتحكم في درجة حرارة المواد دقيق.
3يمكن ضبط وقت إقامة المواد بدقة.
4اتجاه تدفق المواد واحد، لا توجد ظاهرة الخلط الخلفي، والجفاف هو موحد والجودة مستقرة.
5يمكن لشفرة الحفر التي تنقل المواد بعد وقف التغذية أن تفريغ المواد بسرعة في المجفف.
6يمكن تنظيف المعدات ومراقبتها بعناية من خلال أبواب ومرايا تفتيش خاصة كبيرة الحجم.
7. طبقة المواد رقيقة جدا، سرعة الغزل منخفضة، والقوة المثبتة للنظام منخفضة، واستهلاك الطاقة منخفضة.
8بيئة التشغيل جيدة، يمكن استرداد المذيب، ومحتوى غبار العادم منخفض جدا.
9يمكن تشغيله في فراغ، وخاصة لتجفيف المواد الحساسة للحرارة.
10. يتم تصنيع المجفف ككل. يحتاج فقط إلى رفعها وموقعه. من السهل جدا تثبيت وتحديد موقعها.
11تخطيط لوحة التجفيف والتركيب الرأسي يشغل مساحة صغيرة.
المعلمات التقنية لجهاز جفاف القرص المتواصل CPD
1. سلة التجفيف
- ضغط التصميم: عادة 0.4Mpa، والضغط الأقصى هو 1.6MPa.
- ضغط العمل القصوى: عموما ≤0.4Mpa، والضغط القصوى هو 1.6MPa.
- مصدر الحرارة: البخار أو الماء الساخن أو الزيت الحراري: استخدم الماء الساخن كمصدر حرارة عندما تكون درجة حرارة لوحات التجفيف 100 درجة مئوية. استخدم بخار الماء المشبعة ≤0.4Mpa أو غاز البخار عندما تكون درجة حرارة لوحات التجفيف 100 °C ~ 150 °C؛ استخدم الزيت الحراري عندما تكون درجة حرارة لوحات التجفيف 150°C~320°C
2نظام نقل المواد
- دورة العمود الرئيسي: 1 ~ 10 دورات في الدقيقة، الكهرومغناطيسية أو توقيت المحول.
- ذراع المنجم: سيتم تثبيت 2 إلى 8 ذراع المنجم على العمود الرئيسي على كل طبقة.
- شفرة الشفرة: يتم ربط شفرات الشفرة بأذرع الشفرة وتطفو مع سطح اللوحة. هناك العديد من أنواع شفرات الشفرة.
- الدوال: بالنسبة للمواد التي من السهل تجميعها، أو التي تحتاج إلى طحن، يجب وضع الدوال في المكان المناسب لتعزيز عملية نقل الحرارة وتجفيفها.
3ثلاثة أنواع من جسم المجفف: الضغط الطبيعي، مغلقة، والفراغ
- الضغط الطبيعي: جسم المجفف أسطواني أو ثمانية الأطراف ويمكن دمج الهيكل أو فصله. ويمكن وضع نظام القنوات لمصدر الحرارة داخل أو خارج المجفف.
- مغلقة: جسم المجفف أسطواني ويمكن أن يتحمل الضغط الداخلي من 5KPa. يمكن وضع نظام القنوات لمصدر الحرارة داخل أو خارج المجفف.
- الفراغ: جسم المجفف أسطواني والضغط التصميمي هو 0.1MPa. يتم وضع نظام القنوات لمصدر الحرارة داخل المجفف.
4. سخان الهواء
عادة ما يستخدم سخان الهواء لتلبية متطلبات أكبر في قدرة التبخر من أجل زيادة كفاءة التجفيف.
المعلمات التقنية لجهاز جفاف القرص المتواصل CPD
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

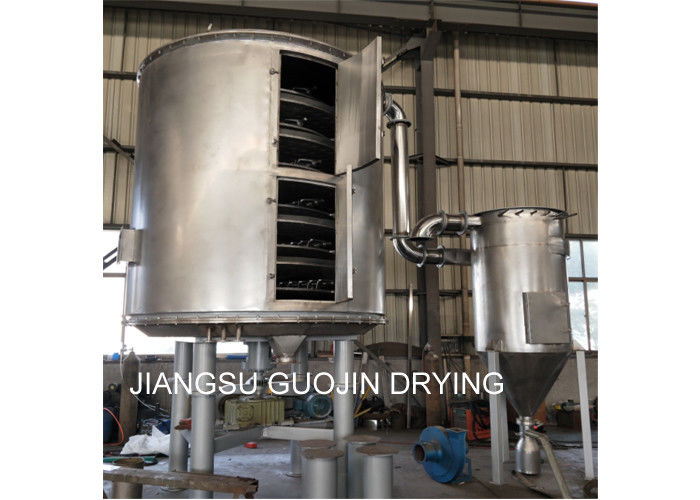

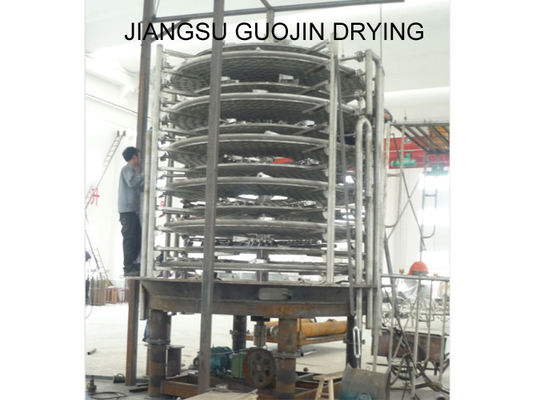

أظهر جهاز تجفيف القرص المتواصل
