مجفف الألواح المستمر بقطر 2820 مم 3KW لأكسيد الحديد
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CPD-2200/8 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Continuous Processing Disc Plate Dryer for Iron Oxide | Model Type: | CPD-2200/8 |
|---|---|---|---|
| Layers: | 8 | Application: | Chemical Processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 4201mm |
| Drying area: | 24.6M2 | Power: | 3 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam |
| إبراز: | مجفف الألواح 3KW,مجفف الألواح بقطر 2820 مم,مجفف القرص بقطر 2820 مم |
||
منتوج وصف
مجفف لوحة القرص للأكسيد الحديدي
على أساس مجفف التحريك المتقطع، مجفف لوحات القرص هو نوع من القرص المحمول الدائري الثابت متعدد الطبقات والذي يتم تطويره من خلال التحسين المستمر.والتي يتم تطويرها من خلال التحسين المستمرعملية التجفيف هي تمرير حامل الحرارة إلى كل طبقة من القرص المجوف. في طريقة توصيل الحرارة، يتم تسخين المواد الرطبة الموضعة على سطح القرص بشكل غير مباشر،ويتبخر الجزء الرطب من المواد المتداولة تحت درجة حرارة التشغيل تحت تأثير تدوير الحافظة والحافظة، ويتم تفريغ البخار مع غاز الذيل من المعدات، بحيث يتم الحصول على المنتجات النهائية الجافة المؤهلة باستمرار في الجزء السفلي من المعدات.
بالمقارنة مع معدات التجفيف التقليدية ، لديها مزايا الكفاءة الحرارية العالية ، وانخفاض استهلاك الطاقة ، والتجفيف المتساوي ، وجودة المنتج الجيدة ، والاحتلال الصغير ،أقل من المعدات المساعدة، انخفاض التلوث، الإنتاج المستمر، التشغيل المريح ومجموعة واسعة من التطبيقات.والتي جذبت المزيد والمزيد من الاهتمام والبحث.
مبدأ عمل مجفف القرص المتواصل CPD
يتم تغذية المواد الرطبة باستمرار إلى الطبقة الأولى للجفاف على الجزء العلوي من المجفف.وسوف يتم تحويل وتحريكها من قبل المراهم عندما يدور ذراع المراهم وتسقط لأسفل إلى الحافة الخارجية من لوحة التجفيف الكبيرة على طول الخط المتعرجسيتم نقل المواد من لوحة التجفيف الصغيرة إلى حافة خارجية منها وتسقط إلى الحافة الخارجية لوحة التجفيف الكبيرة أدناه.يتم ترتيب كل من لوحات التجفيف الصغيرة والكبيرة بالتناوب بحيث يمكن للمواد أن تمر من خلال المجفف باستمراريمكن أن تكون وسيلة الحرارة البخار المشبعة أو الماء الساخن أو الزيت الحراري. سيتم توجيه الحرارة إلى لوحات التجفيف المجوفة من طرف واحد وتخرج من الطرف الآخر.وسوف تسقط المواد المجففة من الطبقة الأخيرة من لوحة التجفيف إلى قاع المجفف ومن ثم نقلت عن طريق المراهم إلى منفذ التفريغيتم إزالة الرطوبة من منفذ العادم الموجود على الغطاء العلوي. بالنسبة إلى مجفف الألواح من النوع الفراغ ، سيتم امتصاص الرطوبة بواسطة مضخة الفراغ الموجودة على الغطاء العلوي.المواد المجففة سيتم تفريغها من الطبقة السفليةيمكن تحسين القدرة على التجفيف إذا تم تجفيف المجفف بأجهزة إضافية مثل سخان الزعانف ، مكثف لاسترداد المذيب ، مزيل الغبار ، آلية العودة والمزج ، مروحة المسح ،وهلم جرا.
ميزة مجفف القرص المتواصل CPD
1- تنظيم سمك المواد، سرعة الدوران من العمود الرئيسي، وعدد من ذراع المنجم، ونمط وأحجام المنجم لتحقيق أفضل عملية التجفيف.
2كل طبقة من صفيحة التجفيف يمكن تغذيتها بوسائل الإعلام الساخنة أو الباردة بشكل فردي لتسخين المواد الباردة أو تجعل التحكم في درجة الحرارة دقيقا وسهلا.
3يمكن تعديل وقت إقامة المواد بدقة
4- اتجاه تدفق واحد للمواد دون تدفق العودة وخلط ، تجفيف موحد وجودة مستقرة ، لا يلزم إعادة الخلط.
(2) عملية سهلة وبسيطة
1. بداية وقف المجفف بسيطة جدا
2بعد توقف تغذية المواد، يمكن إطلاقها بسهولة من المجفف بواسطة المراهم.
3يمكن تنظيف مراقبة دقيقة داخل المعدات من خلال نافذة عرض واسعة النطاق.
(3) استهلاك طاقة منخفض
1طبقة رقيقة من المواد، سرعة منخفضة من العمود الرئيسي، القوة الصغيرة والطاقة المطلوبة لنقل نظام المواد.
2يجف عن طريق توصيل الحرارة لذلك لديه كفاءة تسخين عالية واستهلاك طاقة منخفضة.
(4)بيئة تشغيل جيدة، يمكن استرداد المذيب وتفريغ مسحوق تلبية متطلبات الغاز العادم.
1نوع الضغط الطبيعي: بسبب انخفاض سرعة تدفق الهواء داخل المعدات وارتفاع الرطوبة في الجزء العلوي وانخفاض الرطوبة في الجزء السفلي ، لم يتمكن مسحوق الغبار من الإطفاء على المعدات ،لذلك لا يوجد تقريبا أي مسحوق الغبار في غاز الذيل الصادرة من منفذ التفريغ الرطب على القمة.
2النوع المغلق: مجهز بجهاز استرداد المذيب الذي يمكن استرداد المذيب العضوي بسهولة من الغاز الناقل الرطب. جهاز استرداد المذيب له بنية بسيطة ومعدل استرداد مرتفع.ويمكن استخدام النيتروجين كغاز حامل رطب في التداول المغلق للمواد التي تتعرض للحرق، والانفجار والأكسدة، والمواد السامة من أجل التشغيل الآمن.
3نوع الفراغ: إذا كان مجفف الألواح يعمل في حالة فراغ، فهو مناسب بشكل خاص لتجفيف المواد الحساسة للحرارة.
(5) سهولة التثبيت ومساحة احتلال صغيرة.
1وبما أن المجفف موجود ككل للتسليم، فمن السهل جدا تثبيته وتثبيته في الموقع فقط عن طريق رفع.
2حيث يتم ترتيب لوحات التجفيف طبقاتًا ويتم تثبيتها عموديًا ، فإنه يأخذ مساحة احتلال صغيرة على الرغم من أن مساحة التجفيف كبيرة.
المعلمات التقنية لجهاز جفاف القرص المتواصل CPD
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

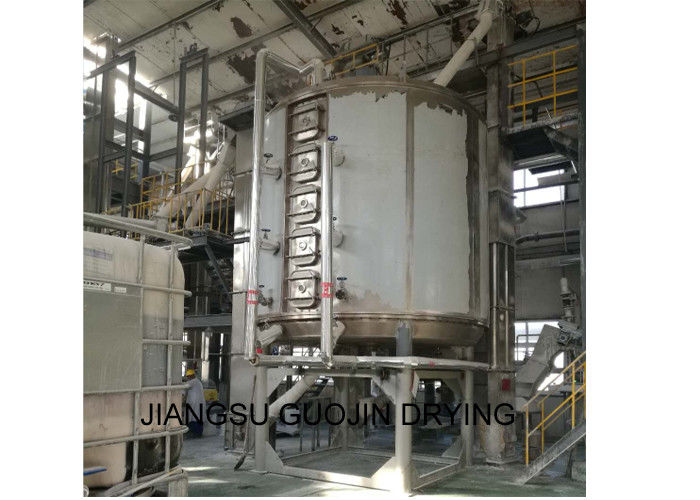

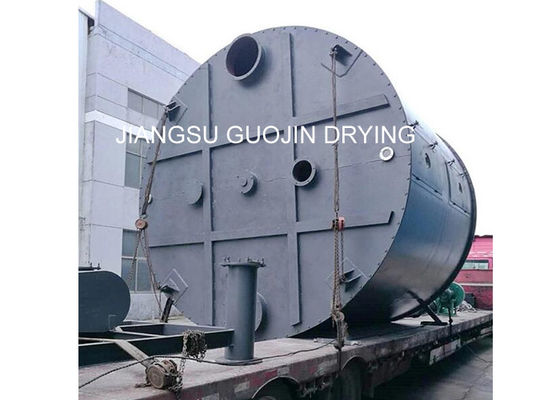

أظهر جهاز تجفيف القرص المتواصل
