16 طبقة 5427mm ارتفاع القرص مجفف 21.5M2 للصناعات الكيماوية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CPD-1500/16 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 16 Layers Chemical Multilayer Disc Drying Machine | Model Type: | CPD-1500/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical Processing |
| Big disc diameter: | 1500mm | Small disc diameter: | 1300mm |
| Dryer diamter: | 2166mm | Height: | 5427mm |
| Drying area: | 21.5M2 | Power: | 3.0 |
| Material: | Stainless steel, carbon steel | Heating source: | Electricity, Steam |
| إبراز: | مجفف القرص 21.5M2,5427mm مجفف القرص,21.5M2 آلة تجفيف الهواء الساخن |
||
منتوج وصف
16 طبقة الكيميائية متعددة الطبقات آلة تجفيف القرص
على أساس مجفف التحريك المتقطع، مجفف لوحات القرص هو نوع من القرص المحمول الدائري الثابت متعدد الطبقات والذي يتم تطويره من خلال التحسين المستمر.والتي يتم تطويرها من خلال التحسين المستمرعملية التجفيف هي تمرير حامل الحرارة إلى كل طبقة من القرص المجوف. في طريقة توصيل الحرارة، يتم تسخين المواد الرطبة الموضعة على سطح القرص بشكل غير مباشر،ويتبخر الجزء الرطب من المواد المتداولة تحت درجة حرارة التشغيل تحت تأثير تدوير الحافظة والحافظة، ويتم تفريغ البخار مع غاز الذيل من المعدات، بحيث يتم الحصول على المنتجات النهائية الجافة المؤهلة باستمرار في الجزء السفلي من المعدات.
بالمقارنة مع معدات التجفيف التقليدية ، لديها مزايا الكفاءة الحرارية العالية ، وانخفاض استهلاك الطاقة ، والتجفيف المتساوي ، وجودة المنتج الجيدة ، والاحتلال الصغير ،أقل من المعدات المساعدة، انخفاض التلوث، الإنتاج المستمر، التشغيل المريح ومجموعة واسعة من التطبيقات.والتي جذبت المزيد والمزيد من الاهتمام والبحث.
وفقًا لأداء المنتج ومتطلبات التجفيف وقدرة المعالجة ، فإن مجفف القرص يتبنى سلسلة من التدابير ، مثل ضبط سرعة الغزل دون خطوة ،ضبط اليدوي لارتفاع القرص المغذ، والتحكم في توزيع درجة الحرارة لكل طبقة من قرص التدفئة، والتبريد في نهاية الفترة، الخ.
- نعم
مبدأ عمل مجفف القرص المتواصل CPD
يتم تغذية المواد الرطبة باستمرار من جهاز تغذية إلى الصفيحة العلوية للمجفف.الذراعين النقلية الدورية مع المحار نقل المواد في نمط دوامة عبر السطح المحمّى من اللوحة. وبهذه الطريقة ، يتم قلب المنتج بشكل متكرر ويأتي في اتصال متكرر مع سطح التجفيف. يتم نقل المادة نحو الحافة الخارجية على لوحات القطر الصغير ،حيث تسقط على الحافة على لوحة كبيرة مباشرة أسفلعلى هذه اللوحة يتم تحريك المادة إلى الداخل نحو الفتحة المركزية التي تسقط من خلالها المادة على اللوحة الصغيرة التاليةيتم نقل المواد باستمرار من خلال المجففتسقط المادة المجففة من اللوحة الأخيرة على السطح السفلي لغرفة التجفيف حيث يتم نقلها عن طريق المنجر إلى قناة التفريغ.يتم تبخير الرطوبة من المادة أثناء النقل من خلال المجفففي نفس الوقت، يتم نفخ الهواء الساخن بعد تصفيته وتسخينه في غرفة التجفيف.درجة حرارة الهواء الساخن هي مماثلة لدرجة حرارة الألواح ووظيفتها الرئيسية هي نقل الرطوبة من المادةالغاز الرطب سيتم تصريفها في الهواء بعد تصفيتها.
ميزة مجفف القرص المتواصل CPD
(1) التحكم بسهولة، تطبيق واسع
1- تنظيم سمك المواد، سرعة الدوران من العمود الرئيسي، وعدد من ذراع المنجم، ونمط وأحجام المنجم لتحقيق أفضل عملية التجفيف.
2كل طبقة من صفيحة التجفيف يمكن تغذيتها بوسائل الإعلام الساخنة أو الباردة بشكل فردي لتسخين المواد الباردة أو تجعل التحكم في درجة الحرارة دقيقا وسهلا.
3يمكن تعديل وقت إقامة المواد بدقة
4- اتجاه تدفق واحد للمواد دون تدفق العودة وخلط ، تجفيف موحد وجودة مستقرة ، لا يلزم إعادة الخلط.
(2) عملية سهلة وبسيطة
1. بداية وقف المجفف بسيطة جدا
2بعد توقف تغذية المواد، يمكن إطلاقها بسهولة من المجفف بواسطة المراهم.
3يمكن تنظيف مراقبة دقيقة داخل المعدات من خلال نافذة عرض واسعة النطاق.
(3) استهلاك طاقة منخفض
1طبقة رقيقة من المواد، سرعة منخفضة من العمود الرئيسي، القوة الصغيرة والطاقة المطلوبة لنقل نظام المواد.
2يجف عن طريق توصيل الحرارة لذلك لديه كفاءة تسخين عالية واستهلاك طاقة منخفضة.
(4)بيئة تشغيل جيدة، يمكن استرداد المذيب وتفريغ مسحوق تلبية متطلبات الغاز العادم.
1نوع الضغط الطبيعي: بسبب انخفاض سرعة تدفق الهواء داخل المعدات وارتفاع الرطوبة في الجزء العلوي وانخفاض الرطوبة في الجزء السفلي ، لم يتمكن مسحوق الغبار من الإطفاء على المعدات ،لذلك لا يوجد تقريبا أي مسحوق الغبار في غاز الذيل الصادرة من منفذ التفريغ الرطب على القمة.
2النوع المغلق: مجهز بجهاز استرداد المذيب الذي يمكن استرداد المذيب العضوي بسهولة من الغاز الناقل الرطب. جهاز استرداد المذيب له بنية بسيطة ومعدل استرداد مرتفع.ويمكن استخدام النيتروجين كغاز حامل رطب في التداول المغلق للمواد التي تتعرض للحرق، والانفجار والأكسدة، والمواد السامة من أجل التشغيل الآمن.
3نوع الفراغ: إذا كان مجفف الألواح يعمل في حالة فراغ، فهو مناسب بشكل خاص لتجفيف المواد الحساسة للحرارة.
(5) سهولة التثبيت ومساحة احتلال صغيرة.
1وبما أن المجفف موجود ككل للتسليم، فمن السهل جدا تثبيته وتثبيته في الموقع فقط عن طريق رفع.
2حيث يتم ترتيب لوحات التجفيف طبقاتًا ويتم تثبيتها عموديًا ، فإنه يأخذ مساحة احتلال صغيرة على الرغم من أن مساحة التجفيف كبيرة.
تطبيق جهاز تجفيف القرص المتواصل CPD
التجفيف، وتحلل الحرارة، والاحتراق، والتبريد، والتفاعل، والترقية:
1المواد الكيميائية العضوية
2المواد الكيميائية المعدنية
3الأدوية والمواد الغذائية
4الغذاء والأسمدة
المعلمات التقنية لجهاز جفاف القرص المتواصل CPD
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

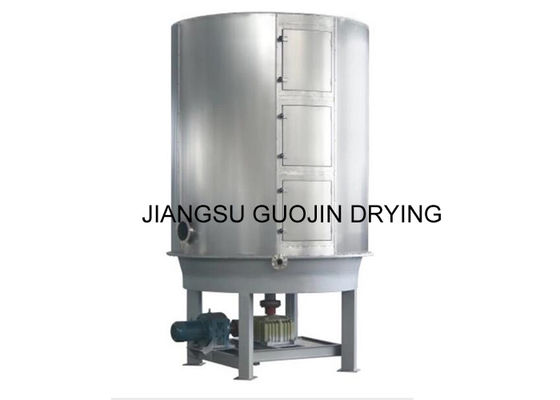

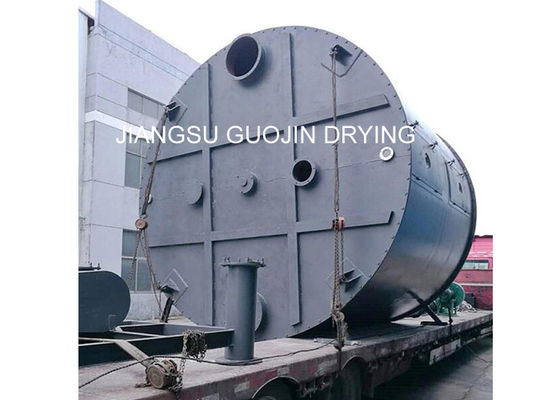

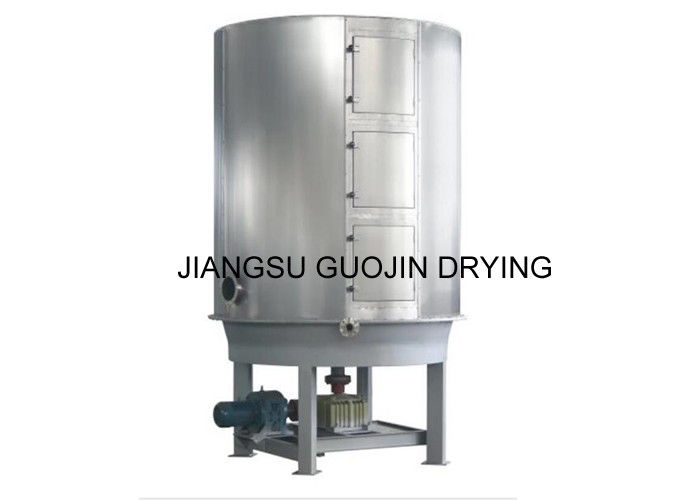

أظهر جهاز تجفيف القرص المتواصل
