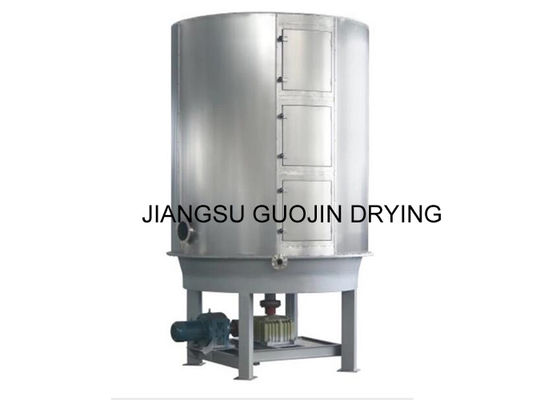

تسخين المواد الغذائية بالبخار 12 طبقة 1500 مم 1300 مم قرص مجفف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CPD-1500/12 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | 12 Layers 1500mm Disc diameter Foodstuff Disc Plate Dryer | Model Type: | CPD-1500/12 |
|---|---|---|---|
| Layers: | 12 | Application: | Foodstuff Processing |
| Big disc diameter: | 1500mm | Small disc diameter: | 1300mm |
| Dryer diamter: | 2166mm | Height: | 4587mm |
| Drying area: | 16.1M2 | Power: | 3.0 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| إبراز: | مجفف قرص 1300 مم,مجفف قرص 1500 مم,مجفف أطباق الطعام |
||
منتوج وصف
12 طبقة 1500mm قطر القرص المواد الغذائية القرص لوحة مجفف
جفاف مستمر من سلسلة CPD هو نوع من معدات التجفيف المستمر عالية الكفاءة. يقدم هيكله الفريد ومبدأ التشغيل مزايا كفاءة حرارية عالية ،استهلاك طاقة منخفض، مساحة أقل احتلالًا ، تكوين بسيط ، تشغيل سهل والتحكم بالإضافة إلى بيئة تشغيل جيدة وما إلى ذلك.المواد الكيميائية الزراعية، المواد الغذائية، العلف، عملية المنتجات الزراعية والمنتجات الجانبية الخ، ويتلقى استقبالا جيدا من قبل مختلف الصناعات.أنماط مغلقة وفراغ وأربعة مواصفات من 1200، 1500 ، 2200 و 2500 ؛ وثلاثة أنواع من البناءات A (أحجار الفولاذ الكربونية) ، B ((أحجار الفولاذ المقاوم للصدأ لأجزاء الاتصال) و C (على أساس B لإضافة الفولاذ المقاوم للصدأ لأنابيب البخار ، العمود الرئيسي والدعم ،والطلاء من الفولاذ المقاوم للصدأ لجسم الاسطوانة والغطاء العلوي)مع مساحة التجفيف من 4 إلى 180 متر مربع ، لدينا الآن مئات من نماذج المنتجات المتسلسلة وأنواع مختلفة من الأجهزة المساعدة المتاحة لتلبية متطلبات المنتجات المختلفة.
مبدأ عمل مجفف القرص المتواصل CPD
يتم تغذية المواد الرطبة باستمرار من جهاز تغذية إلى الصفيحة العلوية للمجفف.الذراعين النقلية الدورية مع المحار نقل المواد في نمط دوامة عبر السطح المحمّى من اللوحة. وبهذه الطريقة ، يتم قلب المنتج بشكل متكرر ويأتي في اتصال متكرر مع سطح التجفيف. يتم نقل المادة نحو الحافة الخارجية على لوحات القطر الصغير ،حيث تسقط على الحافة على لوحة كبيرة مباشرة أسفلعلى هذه اللوحة يتم تحريك المادة إلى الداخل نحو الفتحة المركزية التي تسقط من خلالها المادة على اللوحة الصغيرة التاليةيتم نقل المواد باستمرار من خلال المجففتسقط المادة المجففة من اللوحة الأخيرة على السطح السفلي لغرفة التجفيف حيث يتم نقلها عن طريق المنجر إلى قناة التفريغ.يتم تبخير الرطوبة من المادة أثناء النقل من خلال المجفففي نفس الوقت، يتم نفخ الهواء الساخن بعد تصفيته وتسخينه في غرفة التجفيف.درجة حرارة الهواء الساخن هي مماثلة لدرجة حرارة الألواح ووظيفتها الرئيسية هي نقل الرطوبة من المادةالغاز الرطب سيتم تصريفها في الهواء بعد تصفيتها.
ميزة مجفف القرص المتواصل CPD
(1) التحكم بسهولة، تطبيق واسع
1- تنظيم سمك المواد، سرعة الدوران من العمود الرئيسي، وعدد من ذراع المنجم، ونمط وأحجام المنجم لتحقيق أفضل عملية التجفيف.
2كل طبقة من صفيحة التجفيف يمكن تغذيتها بوسائل الإعلام الساخنة أو الباردة بشكل فردي لتسخين المواد الباردة أو تجعل التحكم في درجة الحرارة دقيقا وسهلا.
3يمكن تعديل وقت إقامة المواد بدقة
4- اتجاه تدفق واحد للمواد دون تدفق العودة وخلط ، تجفيف موحد وجودة مستقرة ، لا يلزم إعادة الخلط.
(2) عملية سهلة وبسيطة
1. بداية وقف المجفف بسيطة جدا
2بعد توقف تغذية المواد، يمكن إطلاقها بسهولة من المجفف بواسطة المراهم.
3يمكن تنظيف مراقبة دقيقة داخل المعدات من خلال نافذة عرض واسعة النطاق.
(3) استهلاك طاقة منخفض
1طبقة رقيقة من المواد، سرعة منخفضة من العمود الرئيسي، القوة الصغيرة والطاقة المطلوبة لنقل نظام المواد.
2يجف عن طريق توصيل الحرارة لذلك لديه كفاءة تسخين عالية واستهلاك طاقة منخفضة.
(4)بيئة تشغيل جيدة، يمكن استرداد المذيب وتفريغ مسحوق تلبية متطلبات الغاز العادم.
1نوع الضغط الطبيعي: بسبب انخفاض سرعة تدفق الهواء داخل المعدات وارتفاع الرطوبة في الجزء العلوي وانخفاض الرطوبة في الجزء السفلي ، لم يتمكن مسحوق الغبار من الإطفاء على المعدات ،لذلك لا يوجد تقريبا أي مسحوق الغبار في غاز الذيل الصادرة من منفذ التفريغ الرطب على القمة.
2النوع المغلق: مجهز بجهاز استرداد المذيب الذي يمكن استرداد المذيب العضوي بسهولة من الغاز الناقل الرطب. جهاز استرداد المذيب له بنية بسيطة ومعدل استرداد مرتفع.ويمكن استخدام النيتروجين كغاز حامل رطب في التداول المغلق للمواد التي تتعرض للحرق، والانفجار والأكسدة، والمواد السامة من أجل التشغيل الآمن.
3نوع الفراغ: إذا كان مجفف الألواح يعمل في حالة فراغ، فهو مناسب بشكل خاص لتجفيف المواد الحساسة للحرارة.
(5) سهولة التثبيت ومساحة احتلال صغيرة.
1وبما أن المجفف موجود ككل للتسليم، فمن السهل جدا تثبيته وتثبيته في الموقع فقط عن طريق رفع.
2حيث يتم ترتيب لوحات التجفيف طبقاتًا ويتم تثبيتها عموديًا ، فإنه يأخذ مساحة احتلال صغيرة على الرغم من أن مساحة التجفيف كبيرة.
تطبيق جهاز تجفيف القرص المتواصل CPD
التجفيف، وتحلل الحرارة، والاحتراق، والتبريد، والتفاعل، والترقية:
1المواد الكيميائية العضوية
2المواد الكيميائية المعدنية
3الأدوية والمواد الغذائية
4الغذاء والأسمدة
المعلمات التقنية لجهاز جفاف القرص المتواصل CPD
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

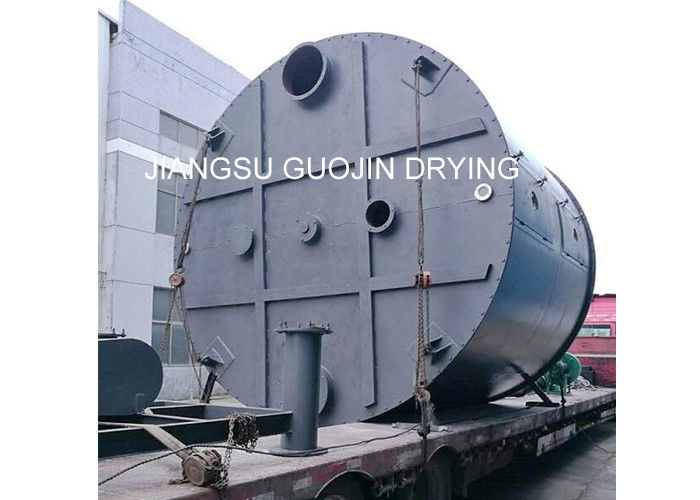

أظهر جهاز تجفيف القرص المتواصل
