6.6M2 آلة تجفيف اللوح المستمر 11.5KW للمواد الغذائية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CPD-1200/8 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Foodstuff Continuous Disc Plate Drying Machine | Model Type: | CPD-1200/8 |
|---|---|---|---|
| Layers: | 8 | Application: | Foodstuff Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 3717mm |
| Drying area: | 6.6M2 | Power: | 11.5 |
| Material: | Stainless Steel | Heating source: | Electricity |
| إبراز: | 6.6M2 آلة تجفيف اللوح,آلة تجفيف اللوح 11.5KW,مجفف الألواح 6.6M2 |
||
منتوج وصف
آلة تجفيف الأقراص المتواصلة للأغذية
سلسلة CPD مجفف القرص المستمر هو عالية الكفاءة الموصلة ومعدات التجفيف المستمر. بنيتها الفريدة ومبدأ التشغيل تحدد أن لديها مزايا عالية كفاءة الحرارة,استهلاك طاقة منخفض ، مساحة صغيرة ، تكوين بسيط ، تشغيل سهل والتحكم وكذلك بيئة تشغيل جيدة ، وما إلى ذلك.يمكن استخدامها على نطاق واسع في عملية التجفيف في مجالات الكيمياءالصناعات الزراعية والغذائية والمواد الغذائية وغيرها.
هناك ثلاثة أنواع رئيسية: نوع الضغط الطبيعي، النوع المغلق، ونوع الفراغ؛ وأربعة نماذج رئيسية: 1200، 1500، 2200، 2500 و 3000؛ وثلاثة أنواع من درجات المواد، أ (أحديد الكربون) ،B (استخدام الفولاذ المقاوم للصدأ للمادة المتصلة بالمنطقة)، و C (استخدام الفولاذ المقاوم للصدأ للمادة المتصلة بالمنطقة، أنابيب البخار، العمود الرئيسي والدعامات، والطلاء لجسم الاسطوانة والغطاء العلوي).منطقة تجفيف المجفف هي 4 إلى 180.لقد أنتجنا المئات من النماذج مع الأجهزة المساعدة التي تتوفر لتلبية متطلبات جميع العملاء.
مبدأ عمل مجفف القرص المتواصل CPD
يتم تغذية المواد الرطبة باستمرار من جهاز تغذية إلى الصفيحة العلوية للمجفف.الذراعين النقلية الدورية مع المحار نقل المواد في نمط دوامة عبر السطح المحمّى من اللوحة. وبهذه الطريقة ، يتم قلب المنتج بشكل متكرر ويأتي في اتصال متكرر مع سطح التجفيف. يتم نقل المادة نحو الحافة الخارجية على لوحات القطر الصغير ،حيث تسقط على الحافة على لوحة كبيرة مباشرة أسفلعلى هذه اللوحة يتم تحريك المادة إلى الداخل نحو الفتحة المركزية التي تسقط من خلالها المادة على اللوحة الصغيرة التاليةيتم نقل المواد باستمرار من خلال المجففتسقط المادة المجففة من اللوحة الأخيرة على السطح السفلي لغرفة التجفيف حيث يتم نقلها عن طريق المنجر إلى قناة التفريغ.يتم تبخير الرطوبة من المادة أثناء النقل من خلال المجفففي نفس الوقت، يتم نفخ الهواء الساخن بعد تصفيته وتسخينه في غرفة التجفيف.درجة حرارة الهواء الساخن هي مماثلة لدرجة حرارة الألواح ووظيفتها الرئيسية هي نقل الرطوبة من المادةالغاز الرطب سيتم تصريفها في الهواء بعد تصفيتها.
ميزة مجفف القرص المتواصل CPD
1التحكم بسهولة، تطبيق واسع
2عملية سهلة وبسيطة
3استهلاك طاقة منخفض
4بيئة تشغيل جيدة، يمكن استعادة المذيب وتفريغ مسحوق تلبية متطلبات الغاز العادم.
5سهلة التثبيت ومساحة احتلال صغيرة
أجهزة تجفيف القرص المتواصل CPD
1لوحة تجفيف
(1) ضغط التصميم: عموماً 0.4MPa ، يمكن أن يصل إلى 1.6MPa.
(2) ضغط العمل: بشكل عام أقل من 0.4MPa ، ويمكن أن يصل إلى 1.6MPa.
(3) وسيلة التدفئة:البخار،الماء الساخن،الزيت. عندما تكون درجة حرارة لوحات التجفيف 100 درجة مئوية، يمكن استخدام الماء الساخن ؛ عندما تكون درجة حرارة 100 درجة مئوية إلى 150 درجة مئوية،سيكون البخار المشبوع ≤0.4MPa أو غاز البخار،وعندما 150°C~320°Cسيكون النفط، عندما > 32 درجة مئوية سيتم تسخينها بواسطة الكهرباء أو النفط أو الملح المنصهر.
2نظام نقل المواد
(1) دورة العمود الرئيسي: 1 ~ 10r / min ، الكهرومغناطيسية من توقيت المحول.
(2) ذراع المنجم: هناك 2 إلى 8 قطع من الذراع التي يتم تثبيتها على العمود الرئيسي على كل طبقة.
٣- شفرة الـ (هارو): تحيط بشفرة الـ (هارو) ، وتطفو مع سطح الصفيحة للحفاظ على الاتصال.
(4) عجلة: بالنسبة للمنتجات التي تتجمع بسهولة ، أو مع متطلبات الطحن ، يمكن أن يتم نقل الحرارة وتجفيف عملية
تم تعزيزها عن طريق وضع أدوات في المكان المناسب.
3. قذيفة
هناك ثلاثة أنواع للخيار: ضغط طبيعي، مغلقة والفراغ
(1) الضغط الطبيعي: الأسطوانة أو الأسطوانة الثمانية الأطراف ، هناك هياكل كاملة و ثنائية. يمكن أن تكون الأنابيب الرئيسية لدخول ومخرج لوسائل التدفئة في الغلاف ،أيضا يمكن أن تكون في القشرة الخارجية.
(2) مغلقة: غلاف أسطواني ، يمكن أن يتحمل الضغط الداخلي من 5kPa ، يمكن أن تكون القنوات الرئيسية لدخول ومخرج وسائل التدفئة داخل الغلاف أو خارجها.
(3) الفراغ: القشرة الأسطوانية ، يمكن أن تتحمل الضغط الخارجي من 0.1MPa. القنوات الرئيسية للدخول والخروج هي داخل القشرة.
4. سخان الهواء
الطبيعي لتطبيق قدرة تبخير كبيرة لزيادة كفاءة التجفيف.
تطبيق جهاز تجفيف القرص المتواصل CPD
التجفيف، وتحلل الحرارة، والاحتراق، والتبريد، والتفاعل، والترقية:
1المواد الكيميائية العضوية
2المواد الكيميائية المعدنية
3الأدوية والمواد الغذائية
4الغذاء والأسمدة
المعلمات التقنية لجهاز جفاف القرص المتواصل CPD
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

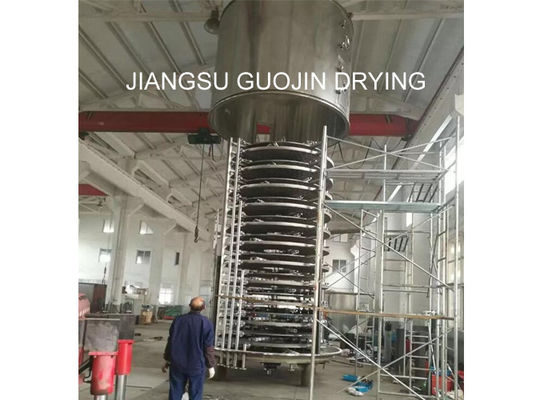

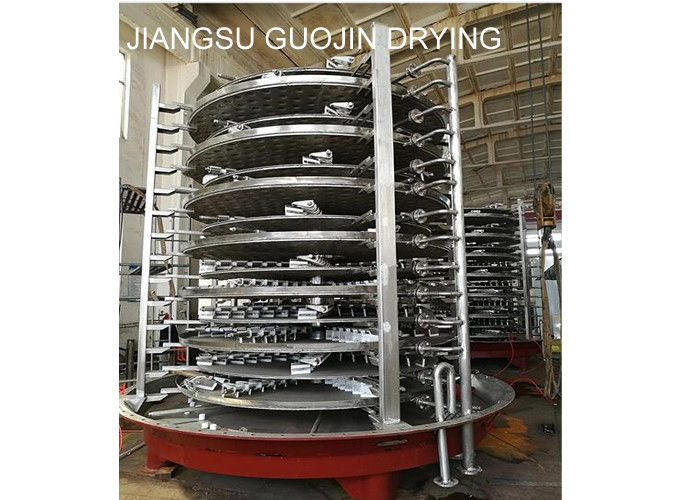

أظهر جهاز تجفيف القرص المتواصل
