4.9M2 مجفف القرص المستمر للسكر الحبيبي
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CPD-1200/6 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | High Efficiency Continuous Disc Plate Dryer for Granulated sugar | Model Type: | CPD-1200/6 |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Big disc diameter: | 1200mm |
| Small disc diameter: | 1000mm | Dryer diamter: | 1865mm |
| Height: | 3297mm | Drying area: | 4.9M2 |
| Power: | 1.1 | Material: | Stainless steel |
| Heating source: | Steam,Natural gas, LPG, Coal, Electricity | ||
| إبراز: | مجفف قرص السكر الحبيبي,مجفف القرص 4.9 م 2,مجفف ألواح السكر المحبب |
||
منتوج وصف
مجفف أسطوانات مستمر عالية الكفاءة للسكّر الحبيبي
1مجفف الألواح المستمر / مجفف القرص / CPD جفاف الألواح
2تطبيق واسع في مختلف الصناعات.
3استهلاك طاقة منخفض
4سهولة التشغيل والتحكم
وصف جهاز جفاف القرص المتواصل CPD
جاف الصفائح المستمر من سلسلة CPD هو نوع من معدات التجفيف المستمر عالية الكفاءة. يقدم هيكله الفريد ومبدأ تشغيله مزايا كفاءة حرارة عالية ،استهلاك طاقة منخفض، مساحة أقل احتلالًا، تكوين بسيط، عملية سهلة والتحكم بالإضافة إلى بيئة تشغيل جيدة وما إلى ذلك. يتم استخدام مجفف الألواح على نطاق واسع في عملية التجفيف في مجالات الكيمياء،الأدويةالمواد الكيميائية الزراعية، المواد الغذائية، العلف، عملية الزراعة والمنتجات الثانوية الخ، ويتلقى استقبالا جيدا من قبل مختلف الصناعات.أنماط مغلقة وفراغ وأربعة مواصفات من 1200، 1500 ، 2200 و 2500 ؛ وثلاثة أنواع من البناءات A (أحجار الفولاذ الكربونية) ، B ((أحجار الفولاذ المقاوم للصدأ لأجزاء الاتصال) و C (على أساس B لإضافة الفولاذ المقاوم للصدأ لأنابيب البخار ، العمود الرئيسي والدعم ،والطلاء من الفولاذ المقاوم للصدأ لجسم الاسطوانة والغطاء العلوي)مع مساحة التجفيف من 4 إلى 180 متر مربع ، لدينا الآن مئات من نماذج المنتجات المتسلسلة وأنواع مختلفة من الأجهزة المساعدة المتاحة لتلبية متطلبات المنتجات المختلفة.
مبدأ عمل مجفف القرص المتواصل CPD
يتم تغذية المواد الرطبة باستمرار إلى الطبقة الأولى للجفاف على الجزء العلوي من المجفف.وسوف يتم تحويل وتحريكها من قبل المراهم عندما يدور ذراع المراهم وتسقط لأسفل إلى الحافة الخارجية من لوحة التجفيف الكبيرة على طول الخط المتعرجسيتم نقل المواد من لوحة التجفيف الصغيرة إلى حافة خارجية منها وتسقط إلى الحافة الخارجية لوحة التجفيف الكبيرة أدناه.يتم ترتيب كل من لوحات التجفيف الصغيرة والكبيرة بالتناوب بحيث يمكن للمواد أن تمر من خلال المجفف باستمراريمكن أن تكون وسيلة الحرارة البخار المشبعة أو الماء الساخن أو الزيت الحراري. سيتم توجيه الحرارة إلى لوحات التجفيف المجوفة من طرف واحد وتخرج من الطرف الآخر.وسوف تسقط المواد المجففة من الطبقة الأخيرة من لوحة التجفيف إلى قاع المجفف ومن ثم نقلت عن طريق المراهم إلى منفذ التفريغيتم إزالة الرطوبة من منفذ العادم الموجود على الغطاء العلوي. بالنسبة إلى مجفف الألواح من النوع الفراغ ، سيتم امتصاص الرطوبة بواسطة مضخة الفراغ الموجودة على الغطاء العلوي.المواد المجففة سيتم تفريغها من الطبقة السفليةيمكن تحسين القدرة على التجفيف إذا تم تجفيف المجفف بأجهزة إضافية مثل سخان الزعانف ، مكثف لاسترداد المذيب ، مزيل الغبار ، آلية العودة والمزج ، مروحة المسح ،وهلم جرا.
ميزة مجفف القرص المتواصل CPD
1التحكم بسهولة، تطبيق واسع
2عملية سهلة وبسيطة
3استهلاك طاقة منخفض
4بيئة تشغيل جيدة، يمكن استعادة المذيب وتفريغ مسحوق تلبية متطلبات الغاز العادم.
5سهلة التثبيت ومساحة احتلال صغيرة
أجهزة تجفيف القرص المتواصل CPD
1لوحة تجفيف
(1) ضغط التصميم: عموماً 0.4MPa ، يمكن أن يصل إلى 1.6MPa.
(2) ضغط العمل: بشكل عام أقل من 0.4MPa ، ويمكن أن يصل إلى 1.6MPa.
(3) وسيلة التدفئة:البخار،الماء الساخن،الزيت. عندما تكون درجة حرارة لوحات التجفيف 100 درجة مئوية، يمكن استخدام الماء الساخن ؛ عندما تكون درجة حرارة 100 درجة مئوية إلى 150 درجة مئوية،سيكون البخار المشبوع ≤0.4MPa أو غاز البخار،وعندما 150°C~320°Cسيكون النفط، عندما > 32 درجة مئوية سيتم تسخينها بواسطة الكهرباء أو النفط أو الملح المنصهر.
2نظام نقل المواد
(1) دورة العمود الرئيسي: 1 ~ 10r / min ، الكهرومغناطيسية من توقيت المحول.
(2) ذراع المنجم: هناك 2 إلى 8 قطع من الذراع التي يتم تثبيتها على العمود الرئيسي على كل طبقة.
٣- شفرة الـ (هارو): تحيط بشفرة الـ (هارو) ، وتطفو مع سطح الصفيحة للحفاظ على الاتصال.
(4) عجلة: بالنسبة للمنتجات التي تتجمع بسهولة ، أو مع متطلبات الطحن ، يمكن أن يتم نقل الحرارة وتجفيف عملية
تم تعزيزها عن طريق وضع أدوات في المكان المناسب.
3. قذيفة
هناك ثلاثة أنواع للخيار: ضغط طبيعي، مغلقة والفراغ
(1) الضغط الطبيعي: الأسطوانة أو الأسطوانة الثمانية الأطراف ، هناك هياكل كاملة و ثنائية. يمكن أن تكون الأنابيب الرئيسية لدخول ومخرج لوسائل التدفئة في الغلاف ،أيضا يمكن أن تكون في القشرة الخارجية.
(2) مغلقة: غلاف أسطواني ، يمكن أن يتحمل الضغط الداخلي من 5kPa ، يمكن أن تكون القنوات الرئيسية لدخول ومخرج وسائل التدفئة داخل الغلاف أو خارجها.
(3) الفراغ: القشرة الأسطوانية ، يمكن أن تتحمل الضغط الخارجي من 0.1MPa. القنوات الرئيسية للدخول والخروج هي داخل القشرة.
4. سخان الهواء
الطبيعي لتطبيق قدرة تبخير كبيرة لزيادة كفاءة التجفيف.
تطبيق جهاز تجفيف القرص المتواصل CPD
التجفيف، وتحلل الحرارة، والاحتراق، والتبريد، والتفاعل، والترقية:
1المواد الكيميائية العضوية
2المواد الكيميائية المعدنية
3الأدوية والمواد الغذائية
4الغذاء والأسمدة
المعلمات التقنية لجهاز جفاف القرص المتواصل CPD
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

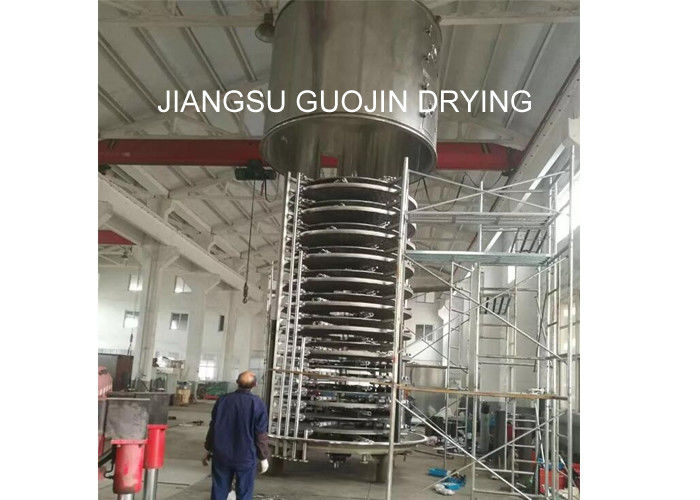

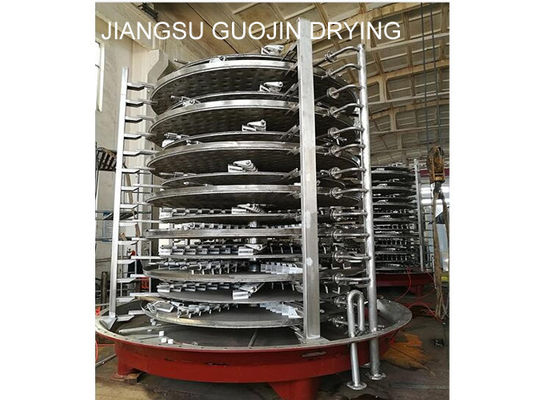

أظهر جهاز تجفيف القرص المتواصل
