منطقة نقل الحرارة 52 م 2 مجفف المجذاف الحمأة المجوف
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CHPD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Heat Transfer Area 52M2 Environmental Protection Industry Sludge Hollow Paddle Dryer | Application: | Industry processing |
|---|---|---|---|
| Model type: | Industry Paddle Dryer | Heat transfer area: | 52 M2 |
| Effective volume: | 3.96 M3 | Material: | Stainless steel+carbol steel |
| Heating source: | Electricity / Thermal Oil | Rotating speed: | 5~10 RPM |
| Transmission power: | 30KW | ||
| إبراز: | مجفف المجذاف المجوف الحمأة,مجفف المجذاف المجوف 52 م 2,مجفف المجذاف الفراغي 52 م 2 |
||
منتوج وصف
مساحة نقل الحرارة 52M2 حماية البيئة الصناعة الوحل مجفف الجرافة مجفف
مجفف المراوح هو نوع من المجفف المضطرب منخفض السرعة مع اللب المضطرب داخل المعدات لجعل المواد الرطبة تتواصل بشكل كامل مع حامل الحرارة والسطح الساخن تحت تحريك المراوح ،لتحقيق الغرض من التجفيف. الهيكل عادة ما يكون أفقيا، محور مزدوج أو أربعة محورات. يتم تقسيم مجفف المراوح إلى نوع الهواء الساخن ونوع التوصيل.نوع الهواء الساخن هو من خلال حامل الحرارة (مثل الهواء الساخن) والمواد التي يجب تجفيف الاتصال والجفاف.
مبدأ عمل المنتج
يتم ترتيب الشفرات المجوفة على شكل ورق ، وتتدفق الوسط الساخن من خلال الشفرة المجوفة. مساحة نقل الحرارة لكل وحدة من الحجم الفعلي كبيرة للغاية.درجة حرارة الوسط الساخن تتراوح من -40 °C إلى 320 °C، والتي يمكن أن تكون بخارية أو نوع سائل، مثل الماء الساخن، وزيت نقل الحرارة، وما إلى ذلك. التسخين التوصيلي غير المباشر، دون نقل الهواء لإخراج الحرارة، يتم استخدام الحرارة لتسخين المواد.الخسارة الحرارية هي فقط تبديد الحرارة إلى البيئة من خلال طبقة العزل. سطح نقل الحرارة من شفرة الوتين لديه وظيفة التنظيف الذاتي. الحركة النسبية للجسيمات المادية والسطح على شكل الوتين تنتج تأثير غسل،والتي يمكن أن تغسل المواد المرفقة على السطح على شكل سكين، والحفاظ على سطح نقل الحرارة نظيف أثناء التشغيل. قشرة مجفف الخزينة من نوع Ω ، ويتم ترتيب اثنين إلى أربعة عمود خلط جوفاء في القشرة.الغلاف لديه غطاء نهاية مغلقة وغطاء أعلى لمنع تسرب الغبار المواد.
تدفق وسيلة نقل الحرارة من خلال سترة القشرة وعمدة الخلط المجوفة من خلال المفاصل الدوارة.عمود الخلط المجوف له بنية داخلية مختلفة وفقا لنوع الوسط الساخن، لضمان تأثير نقل الحرارة الأفضل.
ميزة المنتج
1استهلاك الحرارة للشفرة منخفض:
بسبب اعتماد طريقة التسخين غير المباشر، لن يكون هناك كمية كبيرة من الطاقة الحرارية التي يتم أخذها، بالإضافة إلى أن هناك عزل حراري إضافي خارج جسم طبل التسخين،لذلك بالنسبة لمواد الخبز، فإنه يستهلك فقط 1.2 كجم من البخار لتبخر 1.0 كجم من الرطوبة داخل المادة الخام.
2تكلفة مجفف الشفرات منخفضة:
وبالنسبة للكميات الفعالة للوحدة، هناك مساحة حرارة كبيرة، وبالتالي فإنه سيقصر مدة المعالجة، كما يسهل تقليل أحجام المعدات،في النهاية ، فإن مساحة البناء والمساحة تقل كثيراً.
3مجموعة المواد التي يجب معالجتها واسعة:
يمكن أن تطبق وسيلة التدفئة المختلفة، وبالتالي فإنه لا يمكن فقط معالجة المواد الحساسة للحرارة ولكن أيضا المواد التي سيتم معالجتها تحت درجة حرارة عالية.زيت حراري، الماء الساخن، مياه التبريد، وما إلى ذلك. لا يمكن أن تعمل باستمرار فقط ولكن أيضا بشكل متقطع في العديد من مجالات العملية.
4التلوث أقل
هناك كمية أقل بكثير من مواد الغبار التي يتم نقلها أو إطلاقها إلى البيئة. وهناك أيضا كمية أقل بكثير من مواد المذيبات التي تتبخر ، والتي من السهل معالجتها.لظروف المعالجة مثل وجود مادة ملوثة أو هناك محلول لاستعادة، يمكن اعتماد آلية الدورة الدائرة المغلقة.
5تكلفة العملية منخفضة
من خلال اعتماد آلية التحريك منخفضة السرعة والبنية المعقولة والمزايا أقل ارتداء، وتكلفة الصيانة منخفضة جدا.
6تشغيل ثابت:
وبسبب وظيفة التحريك الخاصة للضغط والتوسع للشفرة على شكل حرف V ، فإنه يجعل من الممكن الحصول على اتصال الكتل المواد مع الأسطح التي تنتقل الحرارة بشكل كامل ،وبالتالي داخل المناطق المحورية، درجة حرارة المواد والرطوبة وتدرج الخلط صغير جدا، والتي يمكن أن تضمن استقرار العملية.
الميزة التقنية
1) كفاءة حرارية عالية يمكن أن تصل إلى 95%
2) لا تلامس وسيلة نقل الحرارة المنتج.
3) لا يستخدم الغاز لنقل المنتج. تدفق الغاز الخارجي ضئيل.
4) التحكم الدقيق في درجة الحرارة
5) جودة منتج موحدة، من خلال خلط وتحريك المنتج
6) عملية مستمرة على أساس مرة واحدة
7) نسبة مساحة نقل الحرارة الكبيرة إلى حجم العملية - مساحة أرضية مخفضة
8) سهلة التشغيل، تتطلب القليل من الاهتمام
9) أكثر أمانا من التجفيف المباشر عند معالجة المواد القابلة للاشتعال
10) تصميم بسيط ودائم لسهولة وصيانة قليلة
11) العمود المزدوج المتناوب مع أقراص التداخل الفريدة تنتج خلطًا وثيقًا ونقلًا متساوًا للحرارة ومعدل نقل حرارة عالية وتأثير تنظيف ذاتي.يتم تحقيق نسبة كبيرة من منطقة نقل الحرارة إلى الحجم من خلال استخدام أقراص مجوفة وعاء معطفالنتيجة هي آلة مضغوطة مع احتياجات مساحة أقل وتكلفة تركيب أقل.
تطبيق المنتج
• يمكن تجفيف المواد من مثل الصناعات الطبية والغذائية والكيميائية، الخ.
• مناسبة للدسم، خليط مثل المعجون أو المواد الخام للطاقة.
• مادة استشعار درجة الحرارة التي تتطلب الجفاف في درجة حرارة منخفضة.
• المواد الخام السهلة للاكسدة أو الانفجار ولديها تهيج قوي أو سام.
• طلب استرداد المذيب العضوي.
المعلمات التقنية
| النموذج | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحة نقل الحرارة ((م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| الحجم الفعلي ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| نطاق السرعة ((دورات في الدقيقة) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قوة الحركة ((كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض الجهاز ((م)) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| العرض الإجمالي ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول المعدات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| الطول الإجمالي ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع المركز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| الطول الإجمالي للمعدات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

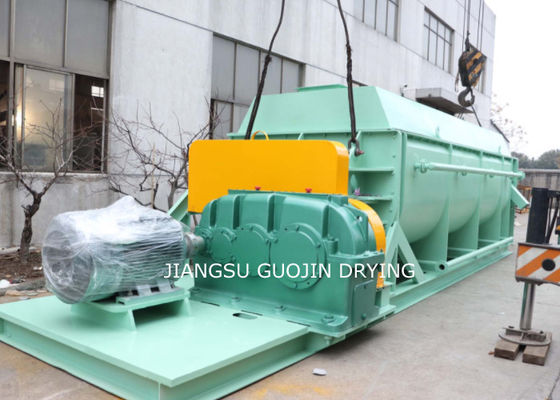

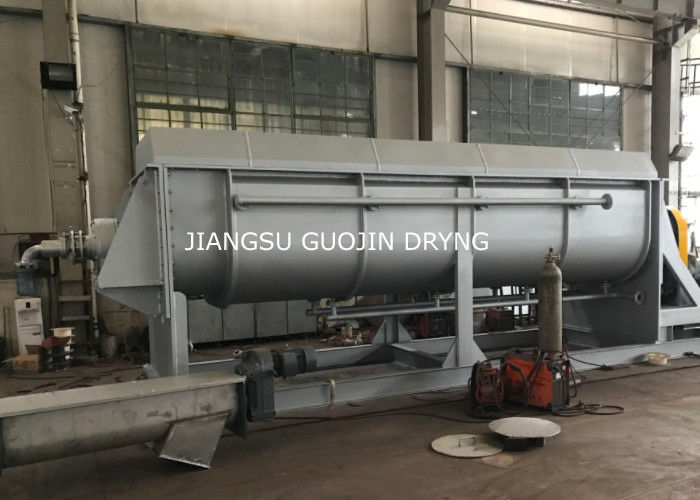

عرض المنتجات
