20 دورة في الدقيقة النسيج الحمأة المجذاف المجفف منطقة نقل الحرارة 29M2
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CHPD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Heat Transfer Area 29M2 Textile Sludge Hollow Paddle Dryer | Application: | Textile processing |
|---|---|---|---|
| Model type: | Textile Paddle Dryer | Heat transfer area: | 29 M2 |
| Effective volume: | 1.85 M3 | Material: | Stainless steel |
| Heating source: | Electricity or Thermal Oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 11KW | ||
| إبراز: | مجفف المجذاف المجوف 29M2,20RPM مجفف المجذاف المجوف,20 دورة في الدقيقة مجفف المجذاف الفراغي |
||
منتوج وصف
مساحة نقل الحرارة 29M2 سلخ المنسوجات مجفف مجفف الجرافة
مجفف المراوح هو نوع من المجفف المضطرب منخفض السرعة مع اللب المضطرب داخل المعدات لجعل المواد الرطبة تتواصل بشكل كامل مع حامل الحرارة والسطح الساخن تحت تحريك المراوح ،لتحقيق الغرض من التجفيف. الهيكل عادة ما يكون أفقيا، محور مزدوج أو أربعة محورات. يتم تقسيم مجفف المراوح إلى نوع الهواء الساخن ونوع التوصيل.نوع الهواء الساخن هو من خلال حامل الحرارة (مثل الهواء الساخن) والمواد التي يجب تجفيف الاتصال والجفاف.
مبدأ عمل المنتج
يتم ترتيب الشفرات المجوفة على شكل ورق ، وتتدفق الوسط الساخن من خلال الشفرة المجوفة. مساحة نقل الحرارة لكل وحدة من الحجم الفعلي كبيرة للغاية.درجة حرارة الوسط الساخن تتراوح من -40 °C إلى 320 °C، والتي يمكن أن تكون بخارية أو نوع سائل، مثل الماء الساخن، وزيت نقل الحرارة، وما إلى ذلك. التسخين التوصيلي غير المباشر، دون نقل الهواء لإخراج الحرارة، يتم استخدام الحرارة لتسخين المواد.الخسارة الحرارية هي فقط تبديد الحرارة إلى البيئة من خلال طبقة العزل. سطح نقل الحرارة من شفرة الوتين لديه وظيفة التنظيف الذاتي. الحركة النسبية للجسيمات المادية والسطح على شكل الوتين تنتج تأثير غسل،والتي يمكن أن تغسل المواد المرفقة على السطح على شكل سكين، والحفاظ على سطح نقل الحرارة نظيف أثناء التشغيل. قشرة مجفف الخزينة من نوع Ω ، ويتم ترتيب اثنين إلى أربعة عمود خلط جوفاء في القشرة.الغلاف لديه غطاء نهاية مغلقة وغطاء أعلى لمنع تسرب الغبار المواد.
تدفق وسيلة نقل الحرارة من خلال سترة القشرة وعمدة الخلط المجوفة من خلال المفاصل الدوارة.عمود الخلط المجوف له بنية داخلية مختلفة وفقا لنوع الوسط الساخن، لضمان تأثير نقل الحرارة الأفضل.
ميزة المنتج
الميزة التقنية
1) كفاءة حرارية عالية يمكن أن تصل إلى 95%
2) لا تلامس وسيلة نقل الحرارة المنتج.
3) لا يستخدم الغاز لنقل المنتج. تدفق الغاز الخارجي ضئيل.
4) التحكم الدقيق في درجة الحرارة
5) جودة منتج موحدة، من خلال خلط وتحريك المنتج
6) عملية مستمرة على أساس مرة واحدة
7) نسبة مساحة نقل الحرارة الكبيرة إلى حجم العملية - مساحة أرضية مخفضة
8) سهلة التشغيل، تتطلب القليل من الاهتمام
9) أكثر أمانا من التجفيف المباشر عند معالجة المواد القابلة للاشتعال
10) تصميم بسيط ودائم لسهولة وصيانة قليلة
11) العمود المزدوج المتناوب مع أقراص التداخل الفريدة تنتج خلطًا وثيقًا ونقلًا متساوًا للحرارة ومعدل نقل حرارة عالية وتأثير تنظيف ذاتي.يتم تحقيق نسبة كبيرة من منطقة نقل الحرارة إلى الحجم من خلال استخدام أقراص مجوفة وعاء معطفالنتيجة هي آلة مضغوطة مع احتياجات مساحة أقل وتكلفة تركيب أقل.
تطبيق المنتج
• يمكن تجفيف المواد من مثل الصناعات الطبية والغذائية والكيميائية، الخ.
• مناسبة للدسم، خليط مثل المعجون أو المواد الخام للطاقة.
• مادة استشعار درجة الحرارة التي تتطلب الجفاف في درجة حرارة منخفضة.
• المواد الخام السهلة للاكسدة أو الانفجار ولديها تهيج قوي أو سام.
• طلب استرداد المذيب العضوي.
المعلمات التقنية
| النموذج | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحة نقل الحرارة ((م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| الحجم الفعلي ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| نطاق السرعة ((دورات في الدقيقة) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قوة الحركة ((كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض الجهاز ((م)) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| العرض الإجمالي ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول المعدات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| الطول الإجمالي ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع المركز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| الطول الإجمالي للمعدات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |

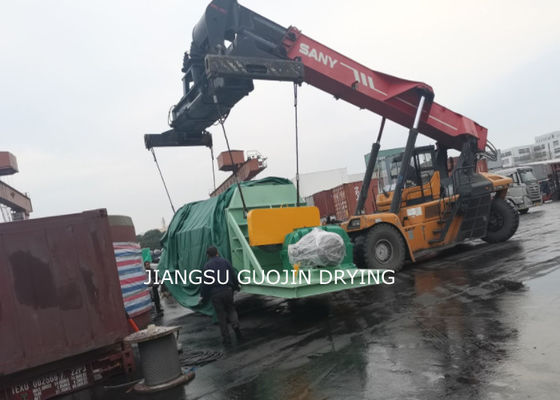

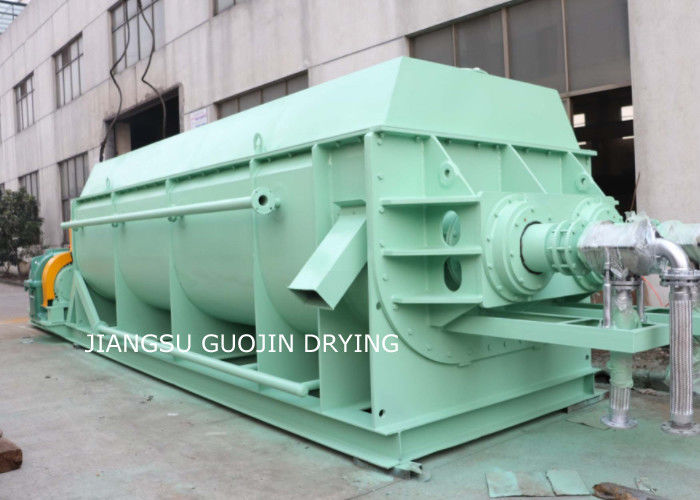

عرض المنتجات
