4KW 9M2 مجفف مجداف تسخين الزيت الحراري للمعالجة الكيميائية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CHPD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer | Application: | Chemical Processing, Industry processing |
|---|---|---|---|
| Model type: | Hollow Paddle Dryer | Heat transfer area: | 9 M2 |
| Effective volume: | 0.32 M3 | Material: | Stainless steel or carbon steel |
| Heating source: | Steam or Thermal oil | Rotating speed: | 5-20 RPM |
| Transmission power: | 4KW | ||
| إبراز: | 9M2 Paddle Dryer,4KW Paddle Dryer,4KW آلة تجفيف الفراغ |
||
منتوج وصف
منطقة نقل الحرارة 9M2 زيت حرارة الحرارة مصادر الحرارة الصناعة المعدات مجفف العصا
جفاف المواد العضوية (الهيكلية)جزيئات غير عضوية أو مواد مسحوق) لتتواصل مباشرة مع جزء التسخين المجوف الدائر من نوع الكلين لنقل الحرارةلا يتطلب الهواء كوسيلة للتسخين، الهواء المستخدم هو مجرد ناقل لإخراج البخار.
مبدأ عمل المنتج
ميزة المنتج
الميزة التقنية
1) كفاءة حرارية عالية يمكن أن تصل إلى 95%
2) لا تلامس وسيلة نقل الحرارة المنتج.
3) لا يستخدم الغاز لنقل المنتج. تدفق الغاز الخارجي ضئيل.
4) التحكم الدقيق في درجة الحرارة
5) جودة منتج موحدة، من خلال خلط وتحريك المنتج
6) عملية مستمرة على أساس مرة واحدة
7) نسبة مساحة نقل الحرارة الكبيرة إلى حجم العملية - مساحة أرضية مخفضة
8) سهلة التشغيل، تتطلب القليل من الاهتمام
9) أكثر أمانا من التجفيف المباشر عند معالجة المواد القابلة للاشتعال
10) تصميم بسيط ودائم لسهولة وصيانة قليلة
11) العمود المزدوج المتناوب مع أقراص التداخل الفريدة تنتج خلطًا وثيقًا ونقلًا متساوًا للحرارة ومعدل نقل حرارة عالية وتأثير تنظيف ذاتي.يتم تحقيق نسبة كبيرة من منطقة نقل الحرارة إلى الحجم من خلال استخدام أقراص مجوفة وعاء معطفالنتيجة هي آلة مضغوطة مع احتياجات مساحة أقل وتكلفة تركيب أقل.
مصادر الحرارة ((درجة الحرارة عند 180oC - 250oC)
التدفئة بالبخار
يدخل البخار إلى العمود المجوف من خلال مفصل دوار ويتم توزيعه بالتساوي على جميع المراوح. يتم إزالة التكثيف مع كل ثورة.
تسخين بالزيت الساخن ((سائل الحرارة)
يدخل النفط الساخن (السائل الحراري) و يخرج من العمود المجوف من خلال مفصل دوار. الضغط من مضخة الإمداد يدفع السائل من خلال الدراجات المجوفة.
تطبيق المنتج
تم استخدام مجفف الشفرة بنجاح في الأغذية والكيمياء والبتروكيماويات والصبغات والحافة الصناعية ومجالات أخرى.ميزات الخلط تجعلها تتمكن من إكمال عمليات الوحدة التالية: الحرقة (درجة الحرارة المنخفضة) ، التبريد، التجفيف (استرداد المذيب) ، التسخين (ذوبان) ، الاستجابة والعقمة.زيادة الحجم الفعلي لكل وحدة مساحة من نقل الحرارة، مما يقلل من وقت المعالجة. أسطح نقل الحرارة في شكل شفرة ذات وظيفة التنظيف الذاتي. ميزات خلط الضغط - التوسع تجعل المادة مختلطة بشكل موحد.المواد على طول المحور في حركة "تدفق الشاشة"، في المنطقة المحورية، درجة حرارة المادة، الرطوبة، خلط درجة صغيرة جدا من التدرج.
المعلمات التقنية
| النموذج | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحة نقل الحرارة ((م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| الحجم الفعلي ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| نطاق السرعة ((دورات في الدقيقة) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قوة الحركة ((كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض الجهاز ((م)) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| العرض الإجمالي ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول المعدات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| الطول الإجمالي ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع المركز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| الطول الإجمالي للمعدات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
مخطط للهيكل

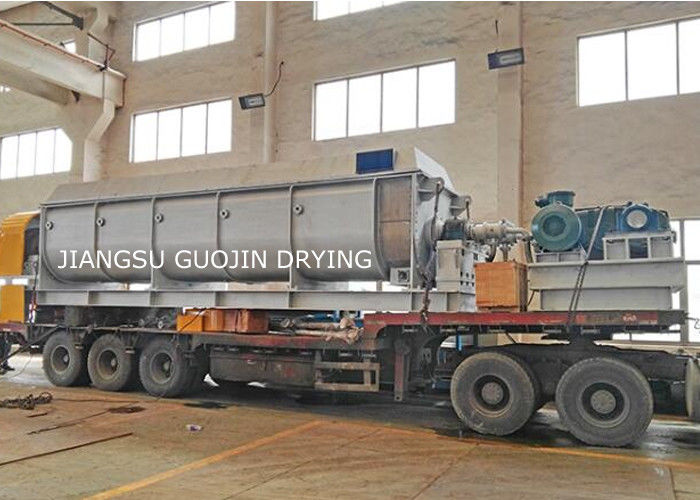

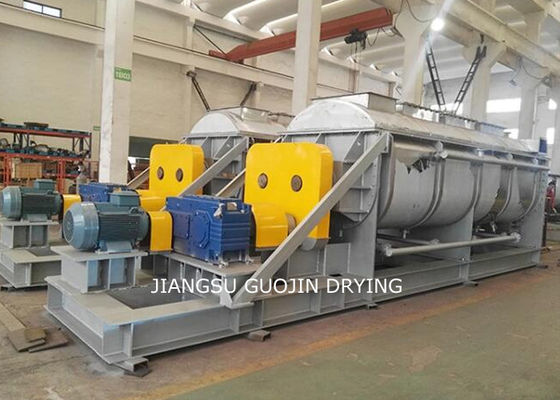

عرض المنتجات
