تدفئة غير مباشرة فراغ مجداف مجفف نقل الحرارة منطقة 3M2
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CHPD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | Heat Transfer Area 3M2 Indirect-Heating Vacuum Paddle Dryer Equipment | Application: | Chemical Processing |
|---|---|---|---|
| Model type: | Vacuum Hollow Paddle Dryer | Heat transfer area: | 3 M2 |
| Effective volume: | 0.06 M3 | Material: | Stainless steel and carbon steel |
| Heating source: | Steam+Thermal oil | Rotating speed: | 5~20 rpm |
| Transmission power: | 2.2KW | ||
| إبراز: | مجفف تجفيف الفراغ بالتسخين غير المباشر,مجفف المجذاف بالفراغ 3M2,آلة التجفيف بالفراغ 3M2 |
||
منتوج وصف
منطقة نقل الحرارة 3M2 معدات مجفف الفراغ مع التدفئة غير المباشرة
يتكون مجفف الدراجة من عمودين دواريين مع الدراجات المزدوجة ، وغرفة تجفيف مغطاة ، ومحرك محرك وإطار دعم.يتم الانتهاء من عملية التجفيف في غرفة التجفيف المغلقة لمنع التلوثجهاز تجفيف المدافئ هو معالج تجفيف التسخين غير المباشر. يمكن أن يكون الوسط الحراري بخارًا أو مياه ساخنة أو زيتًا حراريًا يمكن أن يتدفق من خلال الشهود المجوفة ويقوم بالجرافة عبر المفاصل الدورية ،وكذلك غرفة تجفيف مغطاةيتم إدخال المواد الرطبة بالتساوي إلى غرفة التجفيف بواسطة تغذية المسمار.يتم خلط المادة الرطبة بالكامل وتحريكها للتواصل مع السطح الساخن والتحرك نحو التفريغ وتحويل الحرارة يحدث والرطوبة تتبخر بسرعة.
مبدأ عمل المنتج
ميزة المنتج
تكلفة تشغيل منخفضة
- سهل التشغيل
-تتطلب القليل من الاهتمام
- أدوات بسيطة تراقب العملية
- كفاءة عالية
- كمية غازات منخفضة
تكلفة صيانة منخفضة
- مصممة للدوران العكسي العالي وسرعة العمل المنخفضة
- تصميم بسيط ودائم لسهولة وصيانة قليلة
- لا أجزاء داخلية للتعديل أو الحفاظ
- لا اتصال معدن إلى معدن
- تم تصميم العمود، محامل كتلة الوسادة، ومكونات المحرك لفترة طويلة من الحياة في ظل ظروف معادية، وضمان سلامة ميكانيكية طويلة الأجل
- الإطار القوي يدعم محامل كتلة الوسادة
- صناديق الحشوة المطهرة بالدهون
تكلفة تركيب منخفضة
- مصممة مع هيكل ضيق
- نظام غاز صغير
- إزالة العمود العمودي يقلل من متطلبات حجم المبنى
الميزة التقنية
1) كفاءة حرارية عالية يمكن أن تصل إلى 95%
2) لا تلامس وسيلة نقل الحرارة المنتج.
3) لا يستخدم الغاز لنقل المنتج. تدفق الغاز الخارجي ضئيل.
4) التحكم الدقيق في درجة الحرارة
5) جودة منتج موحدة، من خلال خلط وتحريك المنتج
6) عملية مستمرة على أساس مرة واحدة
7) نسبة مساحة نقل الحرارة الكبيرة إلى حجم العملية - مساحة أرضية مخفضة
8) سهلة التشغيل، تتطلب القليل من الاهتمام
9) أكثر أمانا من التجفيف المباشر عند معالجة المواد القابلة للاشتعال
10) تصميم بسيط ودائم لسهولة وصيانة قليلة

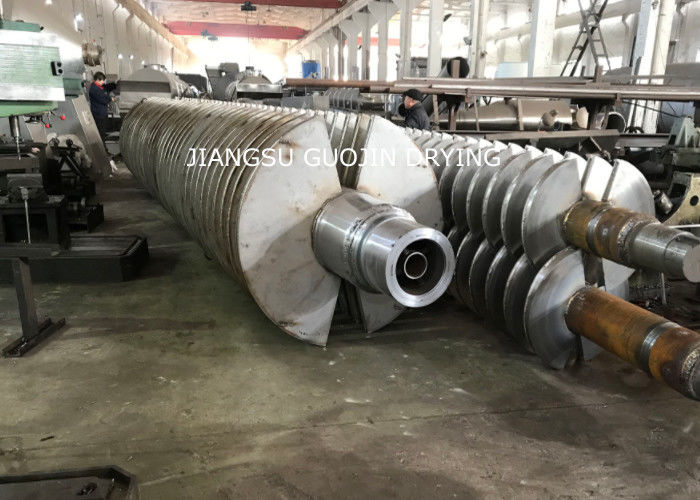

11) العمود المزدوج المتناوب مع أقراص التداخل الفريدة تنتج خلطًا وثيقًا ونقلًا متساوًا للحرارة ومعدل نقل حرارة عالية وتأثير تنظيف ذاتي.يتم تحقيق نسبة كبيرة من منطقة نقل الحرارة إلى الحجم من خلال استخدام أقراص مجوفة وعاء معطفالنتيجة هي آلة مضغوطة مع احتياجات مساحة أقل وتكلفة تركيب أقل.
مصادر الحرارة ((درجة الحرارة عند 180oC - 250oC)
التدفئة بالبخار
يدخل البخار إلى العمود المجوف من خلال مفصل دوار ويتم توزيعه بالتساوي على جميع المراوح. يتم إزالة التكثيف مع كل ثورة.
تسخين بالزيت الساخن ((سائل الحرارة)
يدخل النفط الساخن (السائل الحراري) و يخرج من العمود المجوف من خلال مفصل دوار. الضغط من مضخة الإمداد يدفع السائل من خلال الدراجات المجوفة.
تطبيق المنتج
تم استخدام مجفف الشفرة بنجاح في الأغذية والكيمياء والبتروكيماويات والصبغات والحافة الصناعية ومجالات أخرى.ميزات الخلط تجعلها تتمكن من إكمال عمليات الوحدة التالية: الحرقة (درجة الحرارة المنخفضة) ، التبريد، التجفيف (استرداد المذيب) ، التسخين (ذوبان) ، الاستجابة والعقمة.زيادة الحجم الفعلي لكل وحدة مساحة من نقل الحرارة، مما يقلل من وقت المعالجة. أسطح نقل الحرارة في شكل شفرة ذات وظيفة التنظيف الذاتي. ميزات خلط الضغط - التوسع تجعل المادة مختلطة بشكل موحد.المواد على طول المحور في حركة "تدفق الشاشة"، في المنطقة المحورية، درجة حرارة المادة، الرطوبة، خلط درجة صغيرة جدا من التدرج.
المعلمات التقنية
| النموذج | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| مساحة نقل الحرارة ((م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| الحجم الفعلي ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| نطاق السرعة ((دورات في الدقيقة) | 5-20 | 5-20 | 5-20 | 5-20 | 5-20 | 5-10 | 5-10 | 5-10 | 5-10 | 1-8 | 1-8 | 1-8 | 1-8 |
| قوة الحركة ((كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| عرض الجهاز ((م)) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| العرض الإجمالي ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| طول المعدات ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| الطول الإجمالي ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| ارتفاع المركز ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| الطول الإجمالي للمعدات ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
مخطط للهيكل

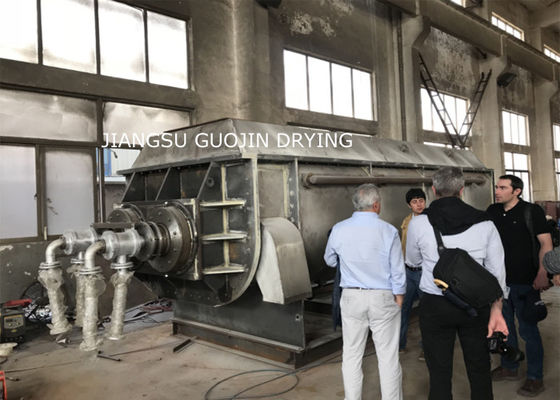

عرض المنتجات
