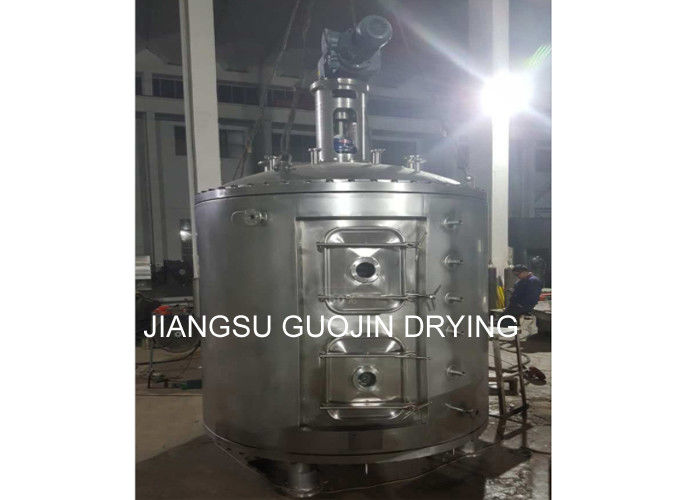

مجفف الألواح المستمر من سلسلة CPD
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Guojin |
| إصدار الشهادات: | ISO |
| رقم الموديل: | CPD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| Item Name: | CPD Series Continous Plate Dryer | Model Type: | Hot Air Dryer |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Condition: | New |
| Place of Origin: | Jiangsu, China | Power: | Depand on the model |
| إصدار الشهادات: | ISO9001 | Key Selling Points: | Long Service Life |
| Warranty: | 1 year | Material: | Stainless steel |
| Drying Type: | Continous drying | Heating source: | Steam,Natural gas, LPG, Coal, Electricity |
| Drying area: | 3.3-180m2 | Model: | CPD 1200-3000 |
| Outer diameter: | 1865-3768 | ||
| إبراز: | مجفف الهواء الساخن,آلة مجفف الهواء الساخن |
||
منتوج وصف
مجفف الألواح المتواصل من سلسلة CPD
1مجفف الألواح المستمر / مجفف القرص / CPD جفاف الألواح
2تطبيق واسع في مختلف الصناعات.
3استهلاك طاقة منخفض
4سهولة التشغيل والتحكم
وصف المنتج
جاف الصفائح المستمر من سلسلة CPD هو نوع من معدات التجفيف المستمر عالية الكفاءة. يقدم هيكله الفريد ومبدأ تشغيله مزايا كفاءة حرارة عالية ،استهلاك طاقة منخفض، مساحة أقل احتلالًا، تكوين بسيط، عملية سهلة والتحكم بالإضافة إلى بيئة تشغيل جيدة وما إلى ذلك. يتم استخدام مجفف الألواح على نطاق واسع في عملية التجفيف في مجالات الكيمياء،الأدويةالمواد الكيميائية الزراعية، المواد الغذائية، العلف، عملية الزراعة والمنتجات الثانوية الخ، ويتلقى استقبالا جيدا من قبل مختلف الصناعات.أنماط مغلقة وفراغ وأربعة مواصفات من 1200، 1500 ، 2200 و 2500 ؛ وثلاثة أنواع من البناءات A (أحجار الفولاذ الكربونية) ، B ((أحجار الفولاذ المقاوم للصدأ لأجزاء الاتصال) و C (على أساس B لإضافة الفولاذ المقاوم للصدأ لأنابيب البخار ، العمود الرئيسي والدعم ،والطلاء من الفولاذ المقاوم للصدأ لجسم الاسطوانة والغطاء العلوي)مع مساحة التجفيف من 4 إلى 180 متر مربع ، لدينا الآن مئات من نماذج المنتجات المتسلسلة وأنواع مختلفة من الأجهزة المساعدة المتاحة لتلبية متطلبات المنتجات المختلفة.
مبدأ عمل المنتج
يتم تغذية المواد الرطبة باستمرار إلى الطبقة الأولى للجفاف على الجزء العلوي من المجفف.وسوف يتم تحويل وتحريكها من قبل المراهم عندما يدور ذراع المراهم وتسقط لأسفل إلى الحافة الخارجية من لوحة التجفيف الكبيرة على طول الخط المتعرجسيتم نقل المواد من لوحة التجفيف الصغيرة إلى حافة خارجية منها وتسقط إلى الحافة الخارجية لوحة التجفيف الكبيرة أدناه.يتم ترتيب كل من لوحات التجفيف الصغيرة والكبيرة بالتناوب بحيث يمكن للمواد أن تمر من خلال المجفف باستمراريمكن أن تكون وسيلة الحرارة البخار المشبعة أو الماء الساخن أو الزيت الحراري. سيتم توجيه الحرارة إلى لوحات التجفيف المجوفة من طرف واحد وتخرج من الطرف الآخر.وسوف تسقط المواد المجففة من الطبقة الأخيرة من لوحة التجفيف إلى قاع المجفف ومن ثم نقلت عن طريق المراهم إلى منفذ التفريغيتم إزالة الرطوبة من منفذ العادم الموجود على الغطاء العلوي. بالنسبة إلى مجفف الألواح من النوع الفراغ ، سيتم امتصاص الرطوبة بواسطة مضخة الفراغ الموجودة على الغطاء العلوي.المواد المجففة سيتم تفريغها من الطبقة السفليةيمكن تحسين القدرة على التجفيف إذا تم تجفيف المجفف بأجهزة إضافية مثل سخان الزعانف ، مكثف لاسترداد المذيب ، مزيل الغبار ، آلية العودة والمزج ، مروحة المسح ،وهلم جرا.
ميزة المنتج
1التحكم بسهولة، تطبيق واسع
(1) تنظيم سمك المواد، سرعة دوران العمود الرئيسي، وعدد ذراع المنجم، نمط وأحجام المنجم لتحقيق أفضل عملية التجفيف.
(2) كل طبقة من صفيحة التجفيف يمكن إطعامها مع وسائل الإعلام الساخنة أو الباردة بشكل فردي لتسخين المواد أو الباردة وجعل التحكم في درجة الحرارة دقيقة وسهلة.
(3) يمكن ضبط وقت إقامة المواد بدقة.
(4) اتجاه تدفق واحد من المواد دون تدفق العودة وخلط ، تجفيف موحد وجودة مستقرة ، لا يلزم إعادة خلط.
2عملية سهلة وبسيطة
(1) بداية وقف المجفف بسيطة جدا
(2) بعد توقف تغذية المواد، يمكن بسهولة تصريفها من المجفف بواسطة المزق.
(3) يمكن تنظيف مراقبة دقيقة داخل المعدات من خلال نافذة مشاهدة واسعة النطاق.
3استهلاك طاقة منخفض
(1) طبقة رقيقة من المواد، وتيرة منخفضة من العمود الرئيسي، والقوة الصغيرة والطاقة اللازمة لنقل نظام المواد.
(2) يجف عن طريق توصيل الحرارة بحيث يكون لها كفاءة تسخين عالية وانخفاض استهلاك الطاقة.
4بيئة تشغيل جيدة، يمكن استعادة المذيب وتفريغ مسحوق تلبية متطلبات الغاز العادم.
(1) نوع الضغط الطبيعي: بسبب سرعة تدفق الهواء المنخفضة داخل المعدات ورطوبة عالية في الجزء العلوي ومنخفضة في الجزء السفلي ، لا يمكن أن يطفو مسحوق الغبار إلى المعدات.لذلك لا يوجد تقريبا أي مسحوق الغبار في غاز الذيل الصادرة من منفذ التفريغ الرطب على القمة.
(2) النوع المغلق: مجهز بجهاز استرداد المذيب الذي يمكنه استرداد المذيب العضوي بسهولة من غاز الناقل الرطب. جهاز استرداد المذيب له بنية بسيطة ومعدل استرداد مرتفع.ويمكن استخدام النيتروجين كغاز حامل رطب في التداول المغلق للمواد التي تتعرض للحرق، والانفجار والأكسدة، والمواد السامة من أجل التشغيل الآمن.
5سهلة التثبيت ومساحة احتلال صغيرة
(1) نظراً لأن المجفف موجود ككل لتسليمه، فمن السهل جداً تثبيته وتثبيته في الموقع فقط عن طريق رفعها.
(2) نظراً لأن لوحات التجفيف مرتبة طبقاً وتثبيت عمودياً، فإنها تأخذ مساحة احتلال صغيرة على الرغم من أن مساحة التجفيف كبيرة.
خصائص المنتج من التكنولوجيا
1لوحة تجفيف
(1) ضغط التصميم: عموماً 0.4MPa ، يمكن أن يصل إلى 1.6MPa.
(2) ضغط العمل: بشكل عام أقل من 0.4MPa ، ويمكن أن يصل إلى 1.6MPa.
(3) وسيلة التدفئة:البخار،الماء الساخن،الزيت. عندما تكون درجة حرارة لوحات التجفيف 100 درجة مئوية، يمكن استخدام الماء الساخن ؛ عندما تكون درجة حرارة 100 درجة مئوية إلى 150 درجة مئوية،سيكون البخار المشبوع ≤0.4MPa أو غاز البخار،وعندما 150°C~320°Cسيكون النفط، عندما > 32 درجة مئوية سيتم تسخينها بواسطة الكهرباء أو النفط أو الملح المنصهر.
2نظام نقل المواد
(1) دورة العمود الرئيسي: 1 ~ 10r / min ، الكهرومغناطيسية من توقيت المحول.
(2) ذراع المنجم: هناك 2 إلى 8 قطع من الذراع التي يتم تثبيتها على العمود الرئيسي على كل طبقة.
٣- شفرة الـ (هارو): تحيط بشفرة الـ (هارو) ، وتطفو مع سطح الصفيحة للحفاظ على الاتصال.
(4) عجلة: بالنسبة للمنتجات التي تتجمع بسهولة ، أو مع متطلبات الطحن ، يمكن أن يتم نقل الحرارة وتجفيف عملية
تم تعزيزها عن طريق وضع أدوات في المكان المناسب.
3. قذيفة
هناك ثلاثة أنواع للخيار: ضغط طبيعي، مغلقة والفراغ
(1) الضغط الطبيعي: الأسطوانة أو الأسطوانة الثمانية الأطراف ، هناك هياكل كاملة و ثنائية. يمكن أن تكون الأنابيب الرئيسية لدخول ومخرج لوسائل التدفئة في الغلاف ،أيضا يمكن أن تكون في القشرة الخارجية.
(2) مغلقة: غلاف أسطواني ، يمكن أن يتحمل الضغط الداخلي من 5kPa ، يمكن أن تكون القنوات الرئيسية لدخول ومخرج وسائل التدفئة داخل الغلاف أو خارجها.
(3) الفراغ: القشرة الأسطوانية ، يمكن أن تتحمل الضغط الخارجي من 0.1MPa. القنوات الرئيسية للدخول والخروج هي داخل القشرة.
4. سخان الهواء
الطبيعي لتطبيق قدرة تبخير كبيرة لزيادة كفاءة التجفيف.
تطبيق المنتج
التجفيف، وتحلل الحرارة، والاحتراق، والتبريد، والتفاعل، والترقية:
1المواد الكيميائية العضوية
2المواد الكيميائية المعدنية
3الأدوية والمواد الغذائية
4الغذاء والأسمدة
المعلمات التقنية
| النوع | قطر ((ملم) | الطول ((ملم) | مساحة الجافة ((m2) | الطاقة ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |
