hollow paddle dryer in SUS304, carbon steam ,with steam ,hot water,conduct oil drying steam ,drying paste material
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YIBU |
| إصدار الشهادات: | CE / UL / SGS / EAC / CR – TU |
| رقم الموديل: | QJ |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 10 أسابيع |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 20 مجموعة شهريا |
|
معلومات تفصيلية |
|||
| Metal material: | SUS316/SUS304/ CARBON STEEL ,ETC | Water evaporation: | 5-2000kg |
|---|---|---|---|
| Heating source: | Steam / hot water / thermal oil | Temp: | 100-500℃ |
| Power supply: | Customized | Size: | Customized |
| إبراز: | rotary drying machine,rotary vacuum dryer,rotary vacuum dryer |
||
منتوج وصف
آلة تجفيف الشفرة المجوفة من سلسلة QJ
جفاف الشفرة هو جفاف منخفض السرعة الذي يزود بالجذور داخل المعدات. يتم تحريك المواد الخام الرطبة لتتصل بالكامل مع السطح الساخن والسطح ، يمكن أن يكون هيكله أفقيًا ،ملفات مزدوجة من ملفات القوة.
هناك نوعان من الطرازات: الطراز الهوائي الساخن وطريقة النقل. يتم التجفيف في الطراز الهوائي الساخن من خلال اتصال الهواء الساخن والمواد.المواد متصلة مع سطح ساخن إلى التجفيف، يمكن أن يمنع تلوث المواد. منفذ الهواء قليلة، والكفاءة مرتفعة، وحجم صغير، وتوفير الطاقة ومنع تلوث الهواء.
- هيكل مضغوط، حجم صغير، معامل التوصيل الحراري مرتفع، أفضل تأثير الحرارة. في عام تأثير الحرارة يصل إلى 80٪-90٪، وهو نوع من الجهاز مع توفير الطاقة.
- الثورة المنخفضة، من الصعب أن تقتحم تشكيل الحبيبات وقطع المواد الخام.
- للمواد الخام، واسعة الاستخدام، سهلة التشغيل والمواد الخام يمكن تعديلها من بضع دقائق إلى بضع ساعات.
-المعدات المساعدة بسيطة، لذلك يمكن أن توفر الكثير من التكاليف.
-هناك أغراض متعددة مثل التجفيف، التبريد، استرداد الهواء، استجابة التدفئة...
وهو مناسب للتجفيف في البلاستيك، والراتنج، والمركبات غير العضوية آلة، والأسمدة، والمواد الغذائية، والمواد الملونة، والنشا، والوحل، وهلم جرا.
مقدمة
| النوع | QJ3 | القضية 9 | القضية رقم 13 | QJ 18 | القضية 29 | القضية 41 | ق.ج. 52 | QJ 68 | QJ 81 | QJ 95 | QJ 110 |
| مساحة نقل الحرارة m2 | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| الحجم الفعلي m3 | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| نطاق سرعة الدوران rmp | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| الطاقة kw | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| عرض الحاوية مليمتر | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1652 | 1828 | 2032 | 2210 |
| B العرض الإجمالي مليمتر | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| C طول الوعاء مليمتر | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| D الطول الإجمالي مليمتر | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| E المسافة بين مدخل المواد ومخرجها | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| F ارتفاع المركز مليمتر | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| H الارتفاع الإجمالي مليمتر | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| N مدخل البخار N (بوصة) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| O منفذ المياه "o" (بوص) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |

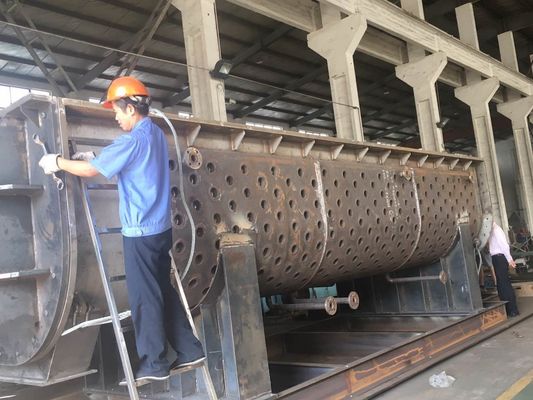

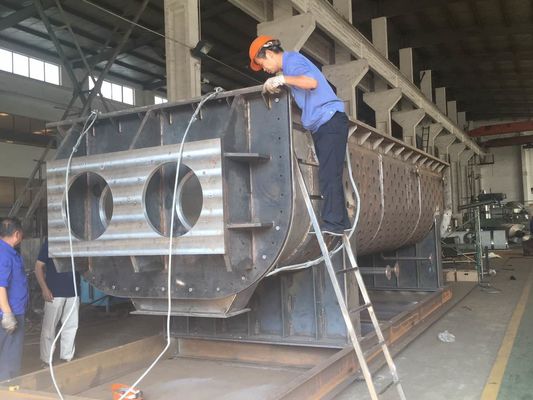

◆ QJ سلسلة مجفف شفرة المجفف ((جفاف الدوائر المجوفة) ((جفاف المراوح المجوفة) قابلة للتطبيق لتجفيف أو تبريد من البستة والجسيمات والمساحيق والحالة السائل من المواد، وأداء عملية التجفيف،التبريد، وتسخين، تعقيم، تفاعل والاحتراق تحت درجة حرارة منخفضة..الشكل الخاص من قشرة التحريك ونصل نقل الحرارة لديه كفاءة تسخين عالية ووظيفة التنظيف الذاتي لسطح نقل الحرارة.

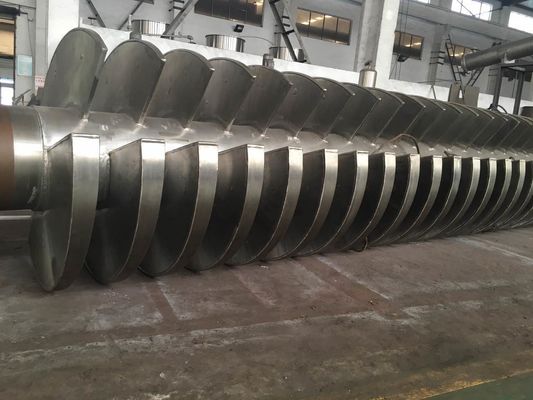

يتم تركيز الشفرات على الشعلة المجوفة. تدفق وسائل الحرارة عبر الشفرة من الشعلة المجوفة. منطقة نقل الحرارة في الحجم الفعلي مرتفعة للغاية.نطاق درجة حرارة وسائل التدفئة هو -40 °C إلى 320 °C قد يكون بخار، أو حالة سائلة، مثل البخار، الزيت الحراري الخ التسخين غير المباشر، لا يوجد حرارة يجري من خلال الهواء.يتم استخدام كل الحرارة لتجفيف المادة باستثناء فقدان طبقات العزل الحراريسطح الشفرة على شكل شيك لديه وظيفة التنظيف الذاتي.الحركات النسبية لجزيئات المنتج والسطح المزقق قد تنظف المواد المرتبطة بالأسطح المزققق، بحيث تحافظ على نظافة سطح نقل الحرارة أثناء العمل. قشرة مجفف الشفرة المجوفة هي شكل Ω. عادة ما يتم تجهيز 2 أو 4 قطع من عمود التحريك المجوف في القشرة.لتجنب أي تسرب للموادهناك غطاء مغلق للجهاز والغطاء العلوي مع الغطاء، وسائل نقل الحرارة تتدفق من خلال وصلة الدوران، غطاء السترةلضمان أفضل تأثير نقل، يتبنى عمود التحريك المجوف بنية داخلية مختلفة وفقًا لوسائل التدفئة المختلفة.
