آلة مجفف السرير الأفقي السوائل
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | CE;ISO |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتون التصدير القياسية |
| وقت التسليم: | 20-30days |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 مجموعات شهريا |
|
معلومات تفصيلية |
|||
| product name: | Fluid Bed Dryer Machine | dryer shape: | Horizontal |
|---|---|---|---|
| drying type: | high quality | material: | granules,powder |
| dusting type: | bag filter,cyclone | application: | WDG |
| Power of fan(kw): | 5.5 | Temperature of air in(℃): | 120-140 |
| Tem. of raw material(℃): | 40-60 | Occupied area(m2): | 18 |
| إبراز: | آلة مجفف سرير السوائل الأفقية,آلة مجفف سرير السوائل الصناعية,آلة مجفف سرير السائل الحبيبي |
||
منتوج وصف

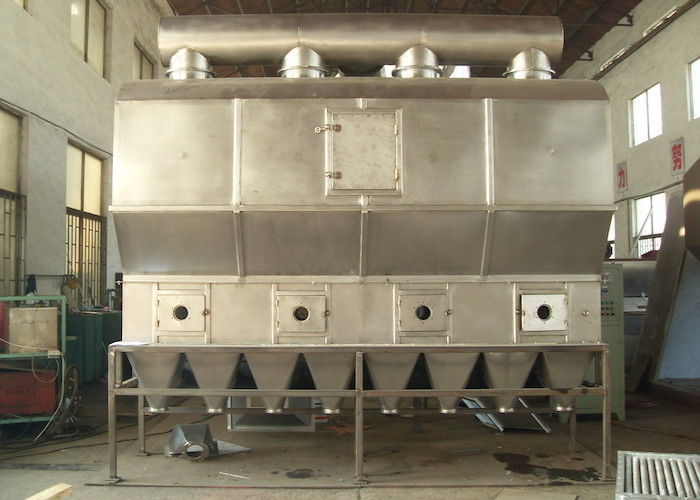

آلة تجفيف السرير السائل الأفقي
الوصف

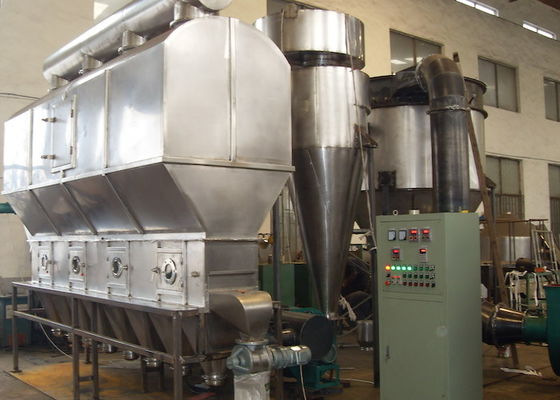

جفاف السرير السائل من نوع أفقي عالي الجودة لخط WDGيطلق عليها أيضا السرير السائل. من خلال التشغيل والتحسين أكثر من 30 عاما، وقد لعبت دورا نشطا في مجالات الصيدلة والكيميائية والمواد الغذائية، والفائدة والصناعات على هذا النحو.يتكون من مرشح الهواء، سرير السوائل، فاصل الإعصار، جامع الغبار، مروحة طرد مركزي عالية السرعة، خزانة التحكم وهلم جرا.من الضروري تجهيز جهاز إزالة الغبار وفقا للاحتياجات العمليةيمكن أن يختار منفصل الإعصار وجامع الغبار كلاهما أو واحد منهم.يمكن اختيار منفصل الإعصار إذا كانت المادة الخام أكبر ويمكن اختيار جامع الغبار إذا كانت المادة الخام خفيفةوبالإضافة إلى ذلك، هناك جهاز تغذية هوائي لتحديد الخاص بك. هناك نوعان من العملية لهذه الآلة، النوع المستمر والمتقطع.
تدفق الرسم البياني للنموذج A تدفق الرسم البياني للنموذج B ((نوع الكيس الداخلي) تدفق الرسم البياني للنموذج C

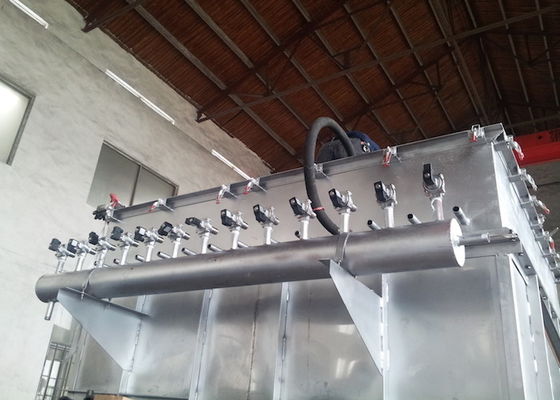

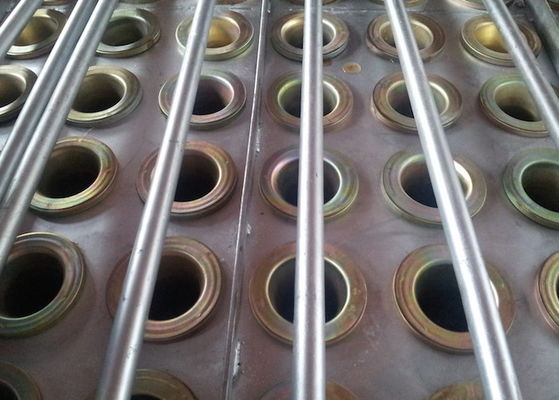

(مرشح الحقيبة A manul,B plus)
التطبيق
عملية تجفيف الأدوية والمواد الخام الكيميائية والمواد الغذائية ومعالجة الحبوب والمواد الغذائية وما إلى ذلك.الراتنج، حمض الليمون وغيرها من المساحيق. قطر المواد الخام المناسب هو عادة 0.1-0.6mm. قطر المواد الخام الأكثر ملاءمة سيكون 0.5-3mm.
مبدأ العمل
الهواء النظيف والحار يدخل إلى سرير السائل من خلال موزع لوحة الصمام. يتم تغذية المواد الرطبة من المغذية وتشكل حالة السائل بواسطة الهواء الساخن.بسبب الاتصال الواسع بين الهواء الساخن والمواد الخام، وقت التجفيف قصير. إذا استخدمت نوع مستمر، والمواد تدخل من الجانب الأمامي من السرير، سائل في السرير لعدة دقائق، وتطفو الجانب الآخر من السرير.الآلة تعمل تحت ضغط سلبي.
المعلمات التقنية
| النموذج | XF0.25-1 ((XF10) | XF0.25-2 ((XF20) | XF0.25-3(XF30) | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| مساحة طبقة السرير ((م2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| قدرة التجفيف ((kgh2o/h) | 10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84-120 |
| قوة المروحة ((kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 15 | 22 | 30 | 30 | 30 | 37 |
| درجة حرارة الهواء في ((°C) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| درجة حرارة المواد الخام ((°C) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
الأبعاد الكلية (الاطار الرئيسي) |
1 × 0.6 × 3.35 | 2 × 0.6 × 3.35 | 4 × 0.6 × 3.35 | 6 × 0.6 × 3.35 | 2 × 0.70 × 3.4 | 4 × 0.7 × 3.4 | ستة × 0.7 × 3.4 | 8 × 0.7 × 3.4 |
10 × 0.7 × 3.4 |
4 × 1 × 3.58 |
6 × 1 × 3.58 |
| المساحة المحتلة ((م2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| النموذج |
XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| مساحة طبقة السرير ((م2) | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| قدرة التجفيف ((kgh2o/h) | 70-100 | 105-150 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| قوة المروحة ((kw) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| درجة حرارة الهواء في ((°C) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| درجة حرارة المواد الخام ((°C) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
الأبعاد الكلية (الاطار الرئيسي) |
4 × 1.2 × 4.1 | 6 × 1.2 × 4.1 | 8 × 1.2 × 4.1 | 10 × 1.2 × 4.1 | 12×1.2×41 |
12×1.2×41 |
16 × 1.2 × 4.1 |
18 × 1.2 × 4.1 |
| المساحة المحتلة ((م2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
ملاحظة: يتم قياس قدرة التجفيف على أساس محتوى الرطوبة الأولية والنهائية بنسبة 20٪ و 5٪ على التوالي من كريستال الخوخ التجفيف ودرجة حرارة امتصاص الهواء عند 130 درجة مئوية.القدرة على التجفيف للمواد الأخرى ستستند إلى حالة التجفيف العملية.
